Układ schodowy ma dać wygodę na klatce lub w domu jednorodzinnym, ale przy remoncie najwięcej pytań budzi nie sam osprzęt, tylko przewody. Z praktyki wiem, że o powodzeniu montażu decyduje przede wszystkim to, ile żył przewidzisz w ścianie, gdzie poprowadzisz fazę, a gdzie zostawisz neutralny i ochronny. Poniżej rozpisuję to prosto: od najprostszego układu po sytuacje, w których lepiej od razu dać sobie zapas.
Najkrótsza odpowiedź zależy od układu, ale najczęściej planuje się 3 lub 4 żyły
- W klasycznym sterowaniu z dwóch miejsc kluczowe są dwa przewody korespondencyjne i tor wspólny.
- W praktyce najczęściej kończy się to układem 3-żyłowym albo 4-żyłowym w odcinku instalacyjnym.
- Przy łączniku krzyżowym liczba potrzebnych przewodów rośnie, bo układ staje się schodowo-krzyżowy.
- Neutralny N nie zawsze trafia do mechanizmu, ale bywa potrzebny przy wersjach z podświetleniem lub elektroniką.
- W obwodach oświetleniowych najczęściej spotkasz przekrój 1,5 mm², choć zawsze trzeba trzymać się projektu i zabezpieczenia.
Jak działa układ schodowy i skąd bierze się liczba żył

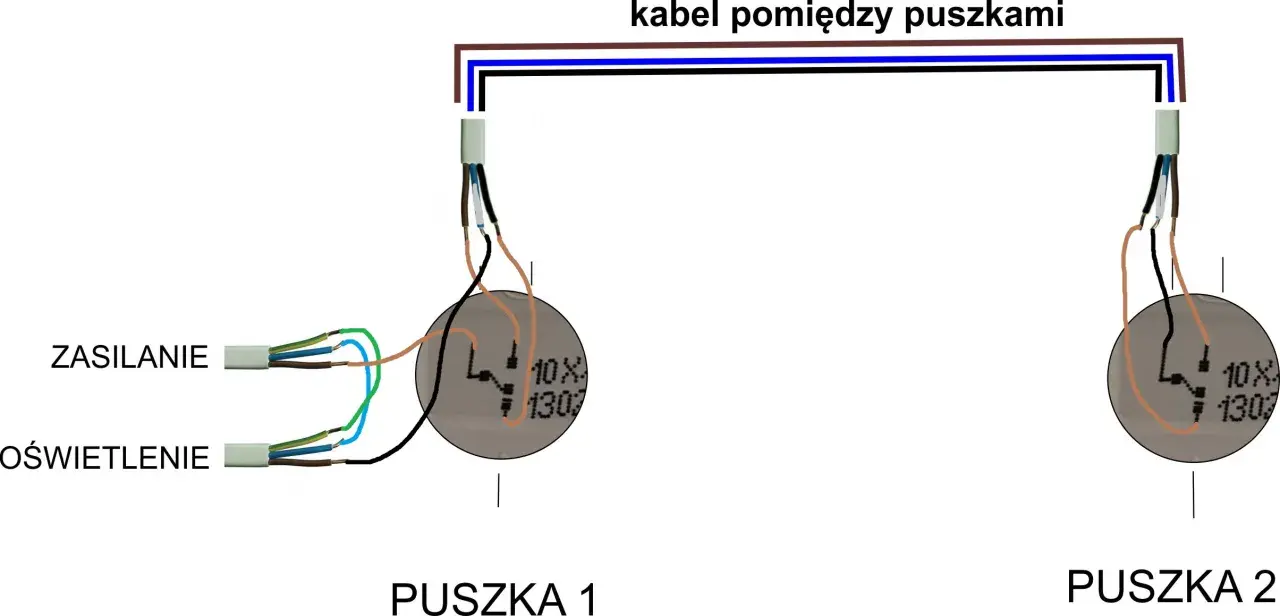

Mechaniczny łącznik schodowy ma trzy zaciski: jeden wspólny i dwa przełączane. W praktyce faza trafia na zacisk wspólny pierwszego łącznika, dwa przewody korespondencyjne łączą oba punkty, a z drugiego łącznika wychodzi przewód do lampy. Neutralny N zwykle biegnie bezpośrednio do oprawy, a PE pozostaje przewodem ochronnym, więc nie służy do samego przełączania.
- Przewód korespondencyjny łączy oba łączniki i przenosi zmianę stanu między nimi.
- Faza L zasila obwód.
- Neutralny N wraca do oprawy, a nie do klasycznego łącznika.
- PE zabezpiecza instalację i powinien być przewidziany zgodnie z projektem.
To właśnie ten podział sprawia, że sama odpowiedź na pytanie o liczbę żył zależy od tego, jak rozrysujesz cały obwód, a nie tylko od tego, ile miejsc sterowania chcesz mieć. Dlatego w praktyce patrzę na instalację szerzej niż na sam mechanizm w puszce.
Kiedy 3 żyły wystarczą, a kiedy lepiej od razu przewidzieć 4 lub 5
Najprościej myśleć o tym tak: im prostszy układ i im mniej punktów sterowania, tym mniej przewodów potrzebujesz, ale w remoncie lepiej nie projektować instalacji „na styk”. Ja zwykle zakładam minimum funkcjonalne i od razu pytam, czy właściciel będzie chciał kiedyś dodać podświetlenie, trzeci punkt sterowania albo automatykę.
Jest tu ważny niuans: jeśli liczę sam tor przełączania, między łącznikami pracują dwa przewody korespondencyjne. Jeśli jednak patrzę na kabel prowadzony w ścianie jako jeden odcinek instalacyjny, najczęściej kończy się to układem 3-żyłowym albo 4-żyłowym, bo trzeba jeszcze uwzględnić tor wspólny, zasilanie albo zapas na neutralny.
| Wariant instalacji | Co planuję w praktyce | Kiedy to ma sens | Na co zwracam uwagę |
|---|---|---|---|
| Prosty układ z dwóch miejsc | 3 żyły w odcinku sterującym | Klasyczne schody, jeden obwód lampy | Wystarcza, jeśli zasilanie i oprawa są prowadzone osobnymi trasami |
| Układ z podświetleniem lub elektroniką | 4 żyły | Gdy potrzebny jest neutralny w puszce | To wygodny zapas, który ogranicza późniejsze przeróbki |
| Układ schodowo-krzyżowy | 4 żyły korespondencyjne w części sterującej | Gdy światło ma być obsługiwane z 3 i więcej miejsc | Liczba żył rośnie, bo dochodzi łącznik krzyżowy |
| Rozbudowana instalacja z kilkoma obwodami | 5-6 żył lub więcej, zależnie od prowadzenia | Gdy jedna puszka obsługuje kilka torów | Tu liczy się projekt, a nie przypadkowe „dołożenie” kabla |
Do obwodu oświetleniowego najczęściej wybiera się przewód YDYp 3x1,5 mm² albo YDYp 4x1,5 mm². Jeśli chcesz zostawić sobie margines na późniejszą zmianę osprzętu, 4-żyłowy wariant daje wyraźnie większy komfort niż minimalne rozwiązanie.
To jednak nie wszystko, bo nawet dobrze dobrana liczba żył nie pomoże, jeśli pomylisz rolę poszczególnych zacisków.
Jak czytać schemat, żeby nie pomylić przewodów korespondencyjnych
Na schemacie szukam zawsze tych samych elementów: zacisku wspólnego, dwóch przewodów korespondencyjnych i toru prowadzącego do lampy. Jeśli odczytam to poprawnie, reszta staje się logiczna, a nie intuicyjna. W starych instalacjach szczególnie łatwo o pomyłkę, bo kolory przewodów nie zawsze odpowiadają dzisiejszym standardom.
- Na pierwszym łączniku szukam zacisku wspólnego.
- Dwa pozostałe zaciski tworzą tor korespondencyjny między łącznikami.
- Na drugim łączniku zacisk wspólny prowadzi do lampy.
- Neutralny N omija mechanizm i idzie do oprawy.
- PE prowadzę ochronnie i nie mieszam go z przewodami sterującymi.
Jeżeli w puszce widzę więcej żył niż wynika ze schematu, nie zakładam automatycznie, że to „zapas”. Najpierw sprawdzam oznaczenia i pomiary, bo w starszych instalacjach kolory przewodów bywają mylące. To prosty krok, który oszczędza dużo nerwów przy pierwszym uruchomieniu.
Najczęstsze błędy przy schodach, które wychodzą dopiero po tynkach
Największe problemy rzadko wynikają z samego łącznika. Zazwyczaj psuje się to na etapie planowania: ktoś zostawia za mało miejsca, prowadzi za mało żył albo zakłada, że wszystko da się później „jakoś przepiąć”. Przy schodach takie podejście mści się szybciej niż w innych miejscach domu.
- Za mało żył w ścianie - później brakuje miejsca na N, drugi obwód albo dodatkowy punkt sterowania.
- Mylenie N z przewodem korespondencyjnym - układ wygląda podobnie, ale działa źle albo wcale.
- Zbyt płytka puszka - przy kilku żyłach i podświetlanym mechanizmie robi się ciasno.
- Brak opisu żył przed zamknięciem ścian - po kilku miesiącach nikt nie pamięta, który kabel był do czego.
- Planowanie tylko pod jeden obwód - schody często z czasem wymagają drugiego punktu światła albo dodatkowego sterowania.
Jeżeli remontujesz starszą instalację, takie błędy wychodzą najczęściej właśnie po wykończeniu. Dlatego lepiej przewidzieć kilka rzeczy wcześniej niż potem wracać do kucia i rozpoznawania przewodów pod napięciem.
Co warto przewidzieć od razu, żeby nie wracać do kucia
Jeżeli robię instalację od zera albo przy większym remoncie, zostawiam sobie trzy rzeczy: zapas żył, głębsze puszki i dokumentację zdjęciową przed tynkiem. W praktyce oznacza to, że nawet jeśli dziś wystarczy prosty układ dwupunktowy, jutro można jeszcze dodać podświetlenie, drugi obwód albo bardziej zaawansowane sterowanie bez rozkuwania całej klatki schodowej.
- Zostaw co najmniej jeden przewidziany zapas przewodu tam, gdzie to technicznie możliwe.
- Wybieraj głębsze puszki, jeśli w środku ma się znaleźć kilka żył i osprzęt z dodatkowymi funkcjami.
- Rób zdjęcia połączeń przed zamknięciem ściany.
- Opisuj przewody, zanim znikną pod tynkiem.
- Przy dłuższych schodach rozważ od razu, czy potrzebny będzie łącznik krzyżowy albo inne rozszerzenie układu.
To najtańszy moment na zostawienie sobie marginesu. Gdy ściana jest już zamknięta, każda dodatkowa żyła przestaje być detalem, a staje się oszczędnością czasu, nerwów i przeróbek.
