Kolory kabli w instalacji elektrycznej nie są ozdobą, tylko szybkim kodem bezpieczeństwa. Dzięki nim od razu wiadomo, która żyła jest ochronna, która neutralna, a która fazowa, ale w starszych obwodach ten porządek bywa zaburzony i wtedy sam kolor przestaje wystarczać. W tym tekście pokazuję, jak czytać oznaczenia, jakie barwy są zastrzeżone, co oznacza przewód PEN i kiedy trzeba oprzeć się na pomiarze, a nie na domyśle.
Najważniejsze oznaczenia warto znać jeszcze przed dotknięciem przewodu
- Żółto-zielony to przewód ochronny PE i nie powinien służyć do innej funkcji.
- Jasnoniebieski oznacza przewód neutralny N, czyli tor powrotny w typowej instalacji.
- Brązowy, czarny i szary to najczęstsze barwy żył fazowych L.
- PEN łączy funkcję ochronną i neutralną, więc w starszych układach wymaga szczególnej ostrożności.
- Sam kolor nie wystarcza w starych lub przerabianych obwodach, bo barwy mogły zostać pomieszane.

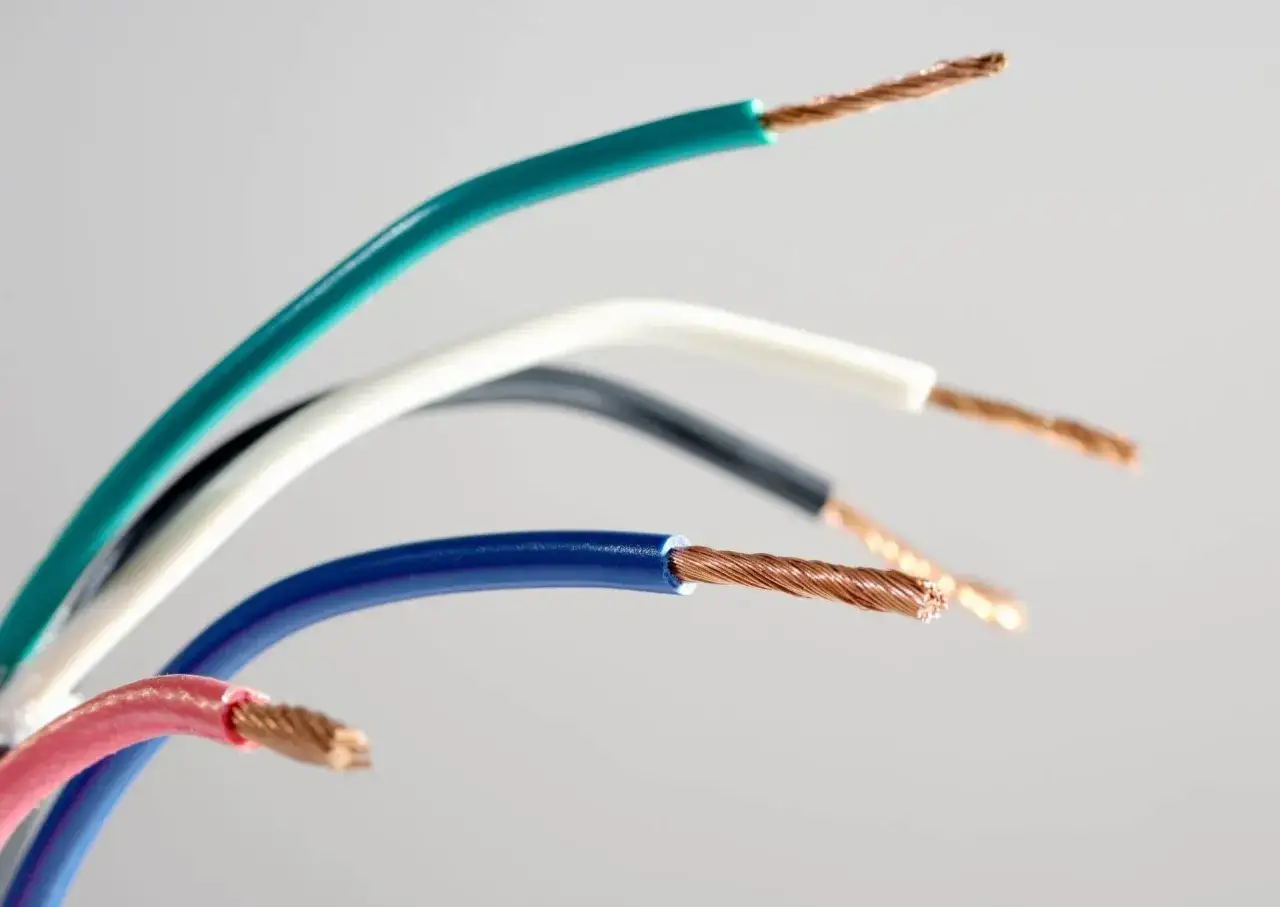

Jak czytać oznaczenia w typowej instalacji domowej
W praktyce najczęściej spotykamy układ 230/400 V, więc podstawowy podział jest prosty. W Polsce punktem odniesienia pozostają zasady identyfikacji żył wynikające z normy PN-HD 308 S2:2007 oraz reguły stosowane dla instalacji niskiego napięcia. Ja zaczynam zawsze od trzech rzeczy: barwy izolacji, oznaczeń zacisków i tego, czy instalacja była modernizowana.
| Żyła | Najczęstsza barwa | Rola | Co trzeba pamiętać |
|---|---|---|---|
| PE | Żółto-zielony | Przewód ochronny | Barwa zastrzeżona wyłącznie dla ochrony, nie używa się jej do fazy ani neutralnego. |
| N | Jasnoniebieski | Przewód neutralny | W typowych instalacjach domowych nie powinien być mylony z inną funkcją. |
| L | Brązowy, czarny, szary | Przewód fazowy | W obwodach jednofazowych zwykle występuje jedna żyła fazowa, w trójfazowych trzy. |
| PEN | Żółto-zielony z niebieskim oznaczeniem lub niebieski z żółto-zielonym oznaczeniem na końcach | Połączona funkcja ochronna i neutralna | Spotykany głównie w starszych układach TN-C, wymaga szczególnej ostrożności przy rozdziale. |
Ja rozróżniam też pojęcia: PE to przewód ochronny, a uziemienie jest sposobem połączenia z ziemią. W codziennej rozmowie te słowa często się mieszają, ale przy pracy na instalacji nie warto ich traktować jako synonimów. Gdy pamięta się o tej różnicy, dużo łatwiej zrozumieć, dlaczego niektóre barwy są zastrzeżone, a inne mogą się powtarzać w różnych obwodach.
Jeśli w instalacji widzę niebieski przewód, nie zakładam automatycznie, że to neutralny w każdej sytuacji. W systemie, w którym nie ma przewodu N, barwa niebieska może zostać użyta do innej żyły roboczej, ale to wyjątek techniczny, nie domowa reguła do naśladowania. W praktyce lepiej uznać niebieski za kolor zarezerwowany dla N, dopóki pomiar nie pokaże czegoś innego. To przejście prowadzi już prosto do układu trójfazowego, gdzie dochodzą kolejne żyły i więcej okazji do pomyłki.
Co zmienia układ trójfazowy
W obwodach trójfazowych dochodzą trzy żyły fazowe i tutaj najczęściej spotkasz zestaw: brązowy, czarny oraz szary. Przewód neutralny nadal ma zwykle barwę jasnoniebieską, a ochronny pozostaje żółto-zielony. To szczególnie ważne przy płytach indukcyjnych, silnikach, pompach i większych rozdzielnicach, bo pomylenie żył może zmienić kierunek pracy urządzenia albo zaburzyć rozkład obciążenia.
| Faza | Najczęstsza barwa | Przykład zastosowania | Znaczenie praktyczne |
|---|---|---|---|
| L1 | Brązowy | Płyta grzewcza, rozdzielnica, silnik | Nie mylić z neutralnym ani ochronnym, bo to żyła robocza. |
| L2 | Czarny | Obwody 400 V, napędy, zasilanie urządzeń | Przy przeróbkach kolejność faz trzeba sprawdzić miernikiem, a nie zgadywać po kolorze. |
| L3 | Szary | Maszyny, większe odbiory, układy wielożyłowe | Pomaga zachować czytelność całego zestawu, zwłaszcza w kablach 5-żyłowych. |
W trójfazie kolor mówi głównie o funkcji, a nie o „mocy” przewodu czy kolejności podłączenia po latach eksploatacji. Jeśli instalacja była rozbierana, dokładana albo naprawiana przez kilka ekip, nie zakładam, że barwy nadal odpowiadają schematowi z projektu. Wtedy liczy się już nie intuicja, tylko identyfikacja żył na podstawie pomiaru i dokumentacji. To naturalnie prowadzi do tematu starszych instalacji, gdzie takie rozbieżności zdarzają się najczęściej.
Dlaczego w starszych instalacjach nie można ufać barwie izolacji
W starych budynkach spotykam najwięcej niespodzianek. Zdarzają się przewody o wyblakłej izolacji, fragmenty wymienione bez zachowania obecnych zasad, a także obwody, w których kolor przez lata przestał odpowiadać rzeczywistej funkcji żyły. Największy problem robią sytuacje, w których ktoś po remoncie „poprawił” instalację taśmą albo koszulką w przypadkowym kolorze.
- Mieszane epoki w jednej puszce - nowy odcinek może być zgodny z normą, a stary nie.
- Wyblakła izolacja - niebieski po latach bywa prawie szary, a brąz potrafi wyglądać jak czarny.
- Amatorskie przeróbki - ktoś zmienia funkcję żyły, ale nie zmienia jej oznaczenia.
- Układ TN-C z PEN - przewód łączy ochronę i neutralny, więc sam kolor nie wystarcza do bezpiecznej interpretacji.
- Brak dokumentacji - bez schematu trudno ocenić, czy obwód jest jeszcze zgodny z pierwotnym założeniem.
Z mojego doświadczenia najczęstszy błąd brzmi tak samo: ktoś ufa temu, co „powinno być”, zamiast temu, co naprawdę jest pod napięciem po drugiej stronie. To właśnie dlatego przy remontach nie traktuję koloru jako dowodu, tylko jako wskazówkę, która dopiero po sprawdzeniu nabiera znaczenia. Gdy istnieje choć cień wątpliwości, przechodzę od oględzin do bezpiecznej weryfikacji.
Jak sprawdzić przewód bezpiecznie przed podłączeniem
Najrozsądniej działać w tej kolejności. To nie jest miejsce na pośpiech, bo przy instalacji 230/400 V jeden skrót myślowy może zakończyć się zwarciem albo porażeniem.
- Wyłącz odpowiedni obwód i zabezpiecz go przed przypadkowym załączeniem.
- Sprawdź brak napięcia dwubiegunowym testerem, a nie tylko prostym próbnikiem z neonówką.
- Porównaj barwy z dokumentacją, ale traktuj je jako informację pomocniczą, nie ostateczną.
- Jeśli przewód ma nietypową barwę, identyfikuj go po torze połączenia i oznaczeniach zacisków, a nie po domyśle.
- Przy wątpliwościach zleć weryfikację elektrykowi, zwłaszcza gdy chodzi o rozdzielnicę lub obwody wielożyłowe.
Ja szczególnie nie ufam „szybkiej kontroli śrubokrętem”, bo taki test potrafi zasugerować obecność napięcia tam, gdzie problemem jest coś zupełnie innego. Dwubiegunowy tester daje znacznie pewniejszy obraz, a przy bardziej złożonych obwodach dobrze jest sięgnąć także po dokumentację i opis zacisków. Po wykonaniu takiej kontroli dużo łatwiej odróżnić prawidłowe oznaczenie od zwykłego bałaganu po remoncie.
Najczęstsze pomyłki, które najdrożej wychodzą
Na budowach i przy remontach wciąż widzę kilka powtarzalnych błędów. Same w sobie brzmią drobno, ale skutki bywają kosztowne, a czasem po prostu niebezpieczne.
| Pomyłka | Co może się stać | Lepsze rozwiązanie |
|---|---|---|
| Użycie niebieskiego jako fazy w zwykłym obwodzie | Serwisant lub domownik może odczytać żyłę błędnie, co zwiększa ryzyko porażenia lub uszkodzenia sprzętu. | Zostaw niebieski dla N, chyba że cały układ jest świadomie zaprojektowany inaczej i został poprawnie oznaczony. |
| Przypisywanie funkcji po samym kolorze w starej instalacji | Kolor nie odpowiada rzeczywistej funkcji i pojawia się błąd przy podłączeniu. | Najpierw pomiar, dopiero potem podłączenie. |
| Używanie pojedynczego zielonego lub żółtego przewodu | Konflikt z barwą zastrzeżoną dla PE i chaos w identyfikacji obwodu. | Przewód ochronny oznaczaj wyłącznie zielono-żółto. |
| Rozdzielanie PEN bez zachowania oznaczeń | Traci się czytelność układu, a w skrajnym przypadku także właściwą ochronę. | Rozdział planuj zgodnie ze schematem i oznacz końcówki jednoznacznie. |
| Brak opisów w rozdzielnicy | Każda kolejna naprawa trwa dłużej i łatwo pomylić obwody. | Opisuj obwody, punkty wyjścia i funkcję zabezpieczenia. |
Najbardziej kosztowne pomyłki rzadko wynikają z braku wiedzy o teorii. Częściej biorą się z przekonania, że „to wygląda znajomo”, więc nie trzeba już sprawdzać. W instalacjach elektrycznych taki skrót myślowy działa dokładnie odwrotnie, bo im starszy lub bardziej przerabiany obwód, tym mniej ufałbym samym barwom izolacji. To prowadzi do ostatniej praktycznej rzeczy, czyli porządku przy modernizacji.
Co warto zrobić przy modernizacji, żeby kolejne odczyty były prostsze
Jeśli przerabiam obwód, zawsze zostawiam po sobie czytelny ślad. Oznaczam końcówki przewodów, aktualizuję opis w rozdzielnicy i nie mieszam barw zastrzeżonych z roboczymi. To drobiazgi, ale właśnie one później decydują o tym, czy ktoś wchodzi do instalacji z pewnością, czy z niepotrzebnym ryzykiem.
W większych przekrojach i w układach, w których sama izolacja nie daje wygodnego kodu barwnego, dobrze działają dodatkowe oznaczniki albo koszulki opisowe. Ja traktuję to jako część jakości wykonania, nie jako ozdobę. Im prostszy odczyt po latach, tym mniejsze ryzyko błędu przy kolejnym serwisie. Zostaje wtedy jedna praktyczna zasada, którą warto zapamiętać na długo.
Najprostsza reguła brzmi tak: żółto-zielony chroni, jasnoniebieski zwykle prowadzi N, a reszta żył wymaga kontekstu, schematu i pomiaru. Jeśli instalacja była przerabiana albo nie masz pewności co do funkcji przewodu, kolor traktuję tylko jako wskazówkę, nie jako dowód.
