Mapa do celów projektowych to jeden z tych dokumentów, które wyglądają niepozornie, a w praktyce decydują o tym, czy projekt budynku da się opracować bez zbędnych poprawek. W tym artykule pokazuję, jak wygląda mapa do celów projektowych w praktyce, co musi na niej być i kiedy geodeta musi ją uzupełnić dodatkowymi pomiarami. Dorzucam też konkrety z perspektywy prawa budowlanego i geodezji, bo właśnie na tym etapie najłatwiej stracić czas i pieniądze.
Najważniejsze informacje w skrócie
- To opracowanie geodezyjne przygotowane na potrzeby projektu budowlanego, oparte na aktualnych danych z zasobu i pomiarze terenowym.
- Najczęściej spotkasz skalę 1:500, a przy większych terenach 1:1000 lub 1:2000.
- Na mapie widać m.in. granice działek, budynki, uzbrojenie terenu, zieleń wysoką oraz elementy ważne dla projektu.
- Formalnie liczy się nie tylko rysunek, ale też opis mapy, podpis geodety i urzędowa klauzula albo oświadczenie o pozytywnej weryfikacji.
- Jeśli obiekt ma stanąć blisko granicy działki, mapa często wymaga dodatkowego pomiaru granic.
- W typowych przypadkach koszt rynkowy bywa liczony w setkach lub kilku tysiącach złotych, a czas zależy od skali, terenu i dostępności danych.
Czym jest mapa projektowa i kiedy jej potrzebujesz
Najprościej mówiąc, to podkład geodezyjny, na którym projektant może bezpiecznie zaplanować budynek, zjazd, przyłącza i zagospodarowanie działki. Ja traktuję ją jako dokument łączący dwa światy: stan faktyczny w terenie i wymagania formalne, które musi spełnić projekt budowlany.
To nie jest zwykła kopia mapy zasadniczej. Mapa projektowa powstaje na jej podstawie, ale jest uzupełniana o aktualne pomiary, szczegóły istotne dla inwestycji i informacje wskazane przez projektanta albo inwestora. Dzięki temu widać nie tylko istniejącą zabudowę, ale też to, co może przeszkodzić w realizacji zamierzenia albo wymagać koordynacji.
W praktyce potrzebujesz jej wtedy, gdy przygotowujesz projekt budowlany, projekt zagospodarowania działki lub terenu, a także gdy inwestycja ma wejść w obszar, gdzie granice, sieci i ukształtowanie terenu muszą być pokazane precyzyjnie. Jeśli planujesz obiekt bardzo blisko granicy nieruchomości, sprawa robi się jeszcze bardziej wrażliwa: przy budynku w odległości do 4 m od granicy lub innym obiekcie do 3 m geodeta może musieć ustalić położenie punktów granicznych w drodze dodatkowego pomiaru.
To właśnie dlatego ten dokument bywa krytyczny już na starcie inwestycji, a nie dopiero przy składaniu gotowego projektu. Następny krok to zrozumienie, co faktycznie zobaczysz na samym arkuszu.
Jak wygląda na arkuszu i w wersji cyfrowej

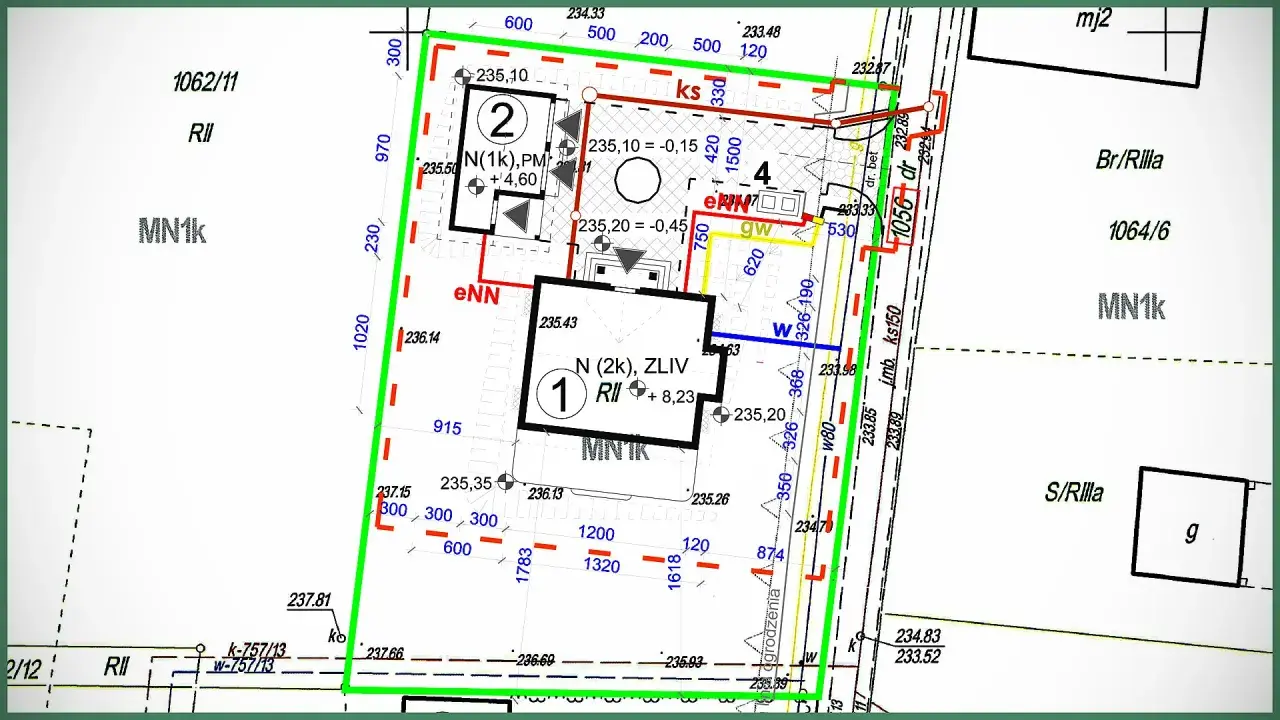

W dobrze przygotowanym opracowaniu od razu widać, że nie jest to przypadkowy szkic, tylko uporządkowany rysunek oparty na geodezji. Najczęściej dominuje czytelna siatka, wyraźne kontury działek, obiekty budowlane, sieci uzbrojenia i opisy, które pomagają projektantowi szybko złapać kontekst. W praktyce skala 1:500 oznacza, że 1 cm na mapie odpowiada 5 m w terenie, więc to właśnie ona najczęściej daje wystarczającą szczegółowość dla domu jednorodzinnego i podobnych inwestycji.
Na arkuszu zwykle zobaczysz kilka warstw informacji, które mają różny ciężar dla projektu. Dla porządku rozpisuję to tak:
| Element | Jak wygląda na mapie | Dlaczego jest ważny |
|---|---|---|
| Granice działek | Linie rozdzielające nieruchomości, często z numerami działek | Pokazują, gdzie kończy się teren inwestycji i jak przebiega otoczenie prawne |
| Istniejąca zabudowa | Obrysy budynków, czasem z opisem funkcji lub wymiarów | Pomaga sprawdzić odległości, kolizje i możliwości rozbudowy |
| Uzbrojenie terenu | Sieci podziemne i naziemne, przewody, studzienki, słupy, przyłącza | To jeden z najważniejszych elementów przy planowaniu fundamentów i przyłączy |
| Zieleń wysoka | Pojedyncze drzewa, skupiska zieleni, czasem pomniki przyrody | Ma znaczenie przy wycince, ochronie drzew i układzie zabudowy |
| Treść projektowa | Planowane obiekty, linie zabudowy, odległości, opis inwestycji | Pokazuje, co projektant chce zmieścić na działce i gdzie |
| Legenda i opisy | Objaśnienia symboli, skrótów i dodatkowych oznaczeń | Bez nich mapę łatwo źle odczytać, zwłaszcza gdy pojawiają się nietypowe obiekty |
W wersji elektronicznej układ treści jest ten sam, tylko nośnik zmienia się z papieru na plik. Z punktu widzenia użytkownika ważne jest jedno: dobra mapa ma być czytelna, spójna i jednoznaczna, a nie tylko „ładna”. Właśnie dlatego sam obraz to dopiero połowa sprawy, a druga połowa kryje się w opisie formalnym.
Co musi się znaleźć w opisie mapy
Opis nie jest ozdobnikiem. To on mówi, skąd mapa pochodzi, jaki obszar obejmuje i kto ponosi odpowiedzialność za jej opracowanie. Jeśli ten blok jest niepełny albo niespójny, dokument zaczyna tracić swoją praktyczną wartość, nawet jeśli sam rysunek wygląda poprawnie.
| Element opisu | Co powinien zawierać | Na co zwrócić uwagę |
|---|---|---|
| Tytuł | „Mapa do celów projektowych” | To podstawowe oznaczenie rodzaju opracowania |
| Skala | Na przykład 1:500, 1:1000 albo 1:2000 | Skala musi pasować do wielkości i rodzaju zamierzenia budowlanego |
| Położenie obszaru | Lokalizacja opracowania, gmina i obręb ewidencyjny | Bez tego łatwo o pomyłkę przy identyfikacji działki |
| Wykonawca | Nazwa firmy lub jednostki geodezyjnej | Powinno być jasne, kto odpowiada za opracowanie |
| Zgłoszenie prac | Identyfikator zgłoszenia geodezyjnego | Łączy mapę z konkretną pracą w zasobie |
| Kierownik prac | Imię, nazwisko i numer uprawnień zawodowych | To ważne dla odpowiedzialności zawodowej |
| Układ odniesienia | Układ współrzędnych i układ wysokości | Muszą być zgodne z pozostałą dokumentacją projektową |
| Zakres aktualizacji | Obszar, który był przedmiotem aktualizacji | Pokazuje, gdzie wykonano pomiar i co sprawdzono w terenie |
| Data i autor | Data opracowania oraz osoba, która mapę przygotowała | Pomaga ocenić aktualność dokumentu |
W wersji elektronicznej ważny jest też podpis kierownika prac geodezyjnych. W praktyce może to być podpis własnoręczny na wydruku albo, przy postaci cyfrowej, podpis kwalifikowany, osobisty lub zaufany, jeśli technicznie da się go zastosować. Dodatkowo mapa musi mieć urzędową klauzulę albo oświadczenie o pozytywnym wyniku weryfikacji, bo bez tego projektant dostaje dokument niepełny z formalnego punktu widzenia. To prowadzi prosto do pytania, jak cały proces powstawania wygląda od kuchni.
Jak powstaje i kto ją zatwierdza
Proces jest bardziej uporządkowany, niż wielu inwestorów zakłada. Najpierw geodeta zgłasza pracę, pozyskuje materiały z zasobu, wykonuje wywiad terenowy i pomiary, a dopiero potem opracowuje mapę w odpowiedniej skali i układzie. Ja zawsze powtarzam, że to nie jest pojedynczy rysunek, tylko sekwencja działań, z których każdy może ujawnić problem wymagający poprawki.
- Zgłoszenie pracy geodezyjnej i pobranie danych z zasobu.
- Sprawdzenie terenu, obiektów istniejących i danych archiwalnych.
- Pomiar sytuacyjny i wysokościowy, a w razie potrzeby także dodatkowe ustalenia granic.
- Opracowanie mapy z legendą, opisem i właściwymi oznaczeniami.
- Weryfikacja przez organ Służby Geodezyjnej i Kartograficznej.
- Opatrzenie mapy klauzulą urzędową albo dołączenie oświadczenia o pozytywnym wyniku weryfikacji.
Tu pojawia się istotny detal praktyczny: sama weryfikacja wyników ma ustawowe terminy. Dla obszaru do 1 ha jest to nie później niż 7 dni roboczych, dla obszaru powyżej 1 ha do 10 ha do 10 dni roboczych, a dla obszaru powyżej 10 ha do 20 dni roboczych. To ważne, bo pokazuje, że opóźnienie nie zawsze wynika z pracy geodety, ale też z obiegu urzędowego i ewentualnych poprawek po weryfikacji.
Jeżeli teren jest skomplikowany, a dane archiwalne nie są pełne, cały proces trwa wyraźnie dłużej niż sam etap urzędowy. Dlatego mapy nie warto zamawiać „na ostatnią chwilę”, szczególnie wtedy, gdy projekt ma iść dalej do uzgodnień lub pozwolenia. A skoro mowa o opóźnieniach, dobrze znać błędy, które najczęściej wywracają sprawę po drodze.
Najczęstsze błędy, które wychodzą dopiero na etapie projektu
Najwięcej problemów widzę nie w samym rysunku, tylko w rozjeździe między mapą a rzeczywistym stanem terenu albo oczekiwaniami projektanta. To są zwykle drobiazgi, ale ich skutki bywają kosztowne, bo kończą się poprawkami, dodatkowymi pomiarami albo przesunięciem całego harmonogramu.
- Mylenie mapy projektowej z mapą zasadniczą. Sama mapa zasadnicza zwykle nie wystarczy, bo nie zawsze zawiera aktualny obraz terenu i wszystkie dane potrzebne projektantowi.
- Zamawianie dokumentu zbyt wcześnie. Jeśli na działce później zmieni się zabudowa, zieleń albo uzbrojenie, mapa może wymagać aktualizacji.
- Brak czytelnej legendy. Gdy na mapie pojawiają się dodatkowe obiekty, bez legendy łatwo o błędną interpretację symboli.
- Niedoszacowanie znaczenia granic. Przy inwestycji blisko granicy działki nawet niewielka niepewność pomiaru może zmienić układ całego projektu.
- Pominięcie zieleni wysokiej. Drzewa i pomniki przyrody nie są tylko tłem. Potrafią realnie ograniczyć lokalizację budynku, zjazdu albo instalacji.
- Założenie, że „jakoś się dopasuje”. W praktyce to najgorsza możliwa strategia, bo projektant opiera się na danych, a nie na domysłach.
Jeśli miałbym wskazać jeden błąd, który robi największą różnicę, to byłoby właśnie lekceważenie aktualności terenu. Mapa nie ma być formalnością do odhaczenia, tylko narzędziem, które chroni przed kolizją projektu z rzeczywistością. I właśnie dlatego inwestorzy bardzo szybko pytają też o koszty oraz czas wykonania.
Ile to kosztuje i od czego zależy termin
Na rynku najczęściej spotykam widełki od około 500 do 2000 zł dla prostszej działki budowlanej, ale to nie jest urzędowy cennik, tylko realia rynkowe. Przy większych terenach, dużym zagęszczeniu uzbrojenia, trudnym dostępie do danych albo konieczności dodatkowych pomiarów koszt potrafi wzrosnąć do kilku tysięcy złotych, a przy rozbudowanych inwestycjach bywa jeszcze wyższy. Jeśli ktoś obiecuje identyczną cenę dla każdej działki, traktuję to jako sygnał ostrzegawczy.
| Czynnik | Wpływ na koszt i termin |
|---|---|
| Powierzchnia terenu | Im większy obszar, tym więcej pomiarów, obliczeń i pracy terenowej |
| Zagęszczenie zabudowy i sieci | Więcej elementów do rozpoznania i naniesienia na mapę |
| Dostępność materiałów archiwalnych | Braki w danych zwykle wydłużają opracowanie |
| Lokalizacja | W dużych miastach i obszarach o większym natężeniu inwestycji stawki bywają wyższe |
| Tryb i pilność | Krótki termin potrafi podnieść cenę albo ograniczyć dostępność wykonawcy |
W czasie warto oddzielić dwie rzeczy: samo opracowanie i urzędową weryfikację. Ta druga ma ustawowe limity 7, 10 lub 20 dni roboczych, zależnie od wielkości obszaru. Całość może potrwać dłużej, bo trzeba doliczyć pomiary, opracowanie, ewentualne poprawki i czas potrzebny na zebranie danych. Dla inwestora wniosek jest prosty: najtańsza mapa nie zawsze jest najlepszym wyborem, jeśli później generuje opóźnienia. Ostatni krok to szybka kontrola przed przekazaniem dokumentu projektantowi.
Co sprawdzam, zanim oddam mapę projektantowi
Przed przekazaniem mapy zawsze robię krótki przegląd kontrolny. To zajmuje kilka minut, a często oszczędza kilka dni albo nawet tygodni późniejszych poprawek.
- Czy tytuł dokumentu jednoznacznie wskazuje, że to mapa do celów projektowych.
- Czy skala pasuje do wielkości inwestycji i da się z niej odczytać istotne detale.
- Czy widoczne są granice działki, sąsiednie działki i najbliższe obiekty, które mogą wpływać na projekt.
- Czy zaznaczono uzbrojenie terenu, zieleń wysoką i inne elementy istotne dla zagospodarowania.
- Czy opis zawiera gminę, obręb, identyfikator zgłoszenia, układ współrzędnych i dane wykonawcy.
- Czy mapa ma podpis geodety oraz urzędową klauzulę albo oświadczenie o pozytywnym wyniku weryfikacji.
- Czy stan mapy odpowiada temu, co faktycznie dzieje się na działce w dniu przekazania dokumentu.
Ja patrzę na ten dokument jak na test zgodności między projektem a terenem. Jeśli na jednym arkuszu zgadzają się granice, sieci, zieleń i opis formalny, projektant dostaje solidną bazę do pracy. Jeśli coś się nie zgadza, lepiej wyłapać to od razu, bo poprawki u geodety są zwykle tańsze niż korekty całego projektu budowlanego.
