Gdy dach płaski ma zniknąć z pola widzenia, a elewacja potrzebuje wyraźnego, uporządkowanego zakończenia, pojawia się ścianka attykowa. Ten element nie służy jednak wyłącznie dekoracji. Wpływa na wygląd bryły, ochronę krawędzi dachu, odwodnienie i trwałość ocieplenia, dlatego jego forma powinna wynikać zarówno z projektu elewacji, jak i z poprawnie rozwiązanych detali technicznych.
Ścianka wieńcząca budynek łączy wygląd elewacji z ochroną dachu
- Definicja: to pionowe zwieńczenie elewacji, które często zasłania dach lub jego instalacje.
- Funkcje: porządkuje bryłę, chroni krawędź dachu i może wspierać wymagania przeciwpożarowe.
- Najważniejszy detal: szczelne połączenie hydroizolacji, ocieplenia i obróbki blacharskiej.
- Materiały: stosuje się między innymi murowane ścianki, żelbet, stal oraz lekkie systemy elewacyjne.
- Ryzyko błędów: źle wykonane narożniki i brak odprowadzenia wody prowadzą do zawilgocenia oraz pękania elewacji.
Attyka porządkuje górną krawędź budynku
W najprostszym ujęciu jest to ścianka znajdująca się ponad połacią dachową, zwykle na jej obwodzie. Z poziomu ulicy może całkowicie albo częściowo zasłaniać dach, dzięki czemu budynek wygląda na bardziej zwarty i wyższy. W architekturze historycznej bywała bogato zdobiona, natomiast we współczesnych domach i obiektach najczęściej ma prostą, geometryczną formę.
Nie należy mylić jej ze zwykłym fragmentem ściany poddasza. W przypadku dachu płaskiego pełni często rolę zakończenia całej elewacji, a przy dachu skośnym może ukrywać jego dolną krawędź lub porządkować przejście między połacią a fasadą. Jej wysokość, grubość i sposób zamocowania zawsze zależą od konstrukcji budynku, obciążeń wiatrem oraz przyjętego systemu pokrycia.
W praktyce projektowej traktuję ten element jako część dachu i elewacji jednocześnie. Sam atrakcyjny rysunek nie wystarczy, ponieważ nawet niewielki błąd w górnej krawędzi może po kilku sezonach doprowadzić do zacieków, odspajania tynku albo przemarzania.
Różne formy i funkcje tego zwieńczenia
Forma powinna wynikać z tego, co ma zostać osiągnięte. Innego rozwiązania potrzebuje minimalistyczny dom z dachem płaskim, innego zabytkowa kamienica, a jeszcze innego budynek usługowy, na którym trzeba ukryć urządzenia techniczne.
| Rodzaj rozwiązania | Główne zastosowanie | Najważniejsza uwaga |
|---|---|---|
| Pełna, murowana | Zasłonięcie dachu i stworzenie jednolitej elewacji | Wymaga dobrego zabezpieczenia przed wodą oraz sprawdzenia obciążeń wiatrem |
| Ażurowa lub balustradowa | Tarasy, dachy użytkowe i obiekty o bardziej dekoracyjnym charakterze | Nie zapewnia takiego samego osłonięcia jak pełna ścianka |
| Żelbetowa | Budynki o wymaganej większej sztywności i odporności | Trzeba ograniczyć mostki cieplne na połączeniu ze stropem |
| Lekka, obudowana | Modernizacje i fasady z płyt, blachy lub kasetonów | Wymaga precyzyjnego zaprojektowania podkonstrukcji i mocowań |
W polskiej architekturze szczególne znaczenie ma tak zwana attyka polska, kojarzona z renesansem i bogatymi zwieńczeniami kamienic, ratuszów oraz rezydencji. Ślepe arkady, pilastry, sterczyny i dekoracyjne podziały nie były przypadkowym dodatkiem. Pozwalały optycznie zamknąć bryłę i ukryć dach, który w reprezentacyjnej architekturze nie powinien dominować nad fasadą.
W nowoczesnym budownictwie dekorację zastąpiła najczęściej czysta linia pozioma. To rozwiązanie dobrze działa, gdy elewacja ma niewiele materiałów i kolorów. Przy rozbudowanej bryle z wieloma załamaniami wysoka ścianka może jednak sprawić, że dom będzie wyglądał ciężko. W takim przypadku lepiej rozważyć częściowe cofnięcie jej fragmentów albo lżejsze wykończenie.
O trwałości decyduje detal na styku dachu i elewacji
Największym wyzwaniem nie jest samo wymurowanie ścianki, lecz wykonanie jej górnej krawędzi. To miejsce jest stale narażone na deszcz, śnieg, promieniowanie UV i podmuchy wiatru. Dlatego potrzebna jest ciągła warstwa hydroizolacyjna, prawidłowo wyprofilowane zakończenie oraz obróbka, która odprowadzi wodę poza lico elewacji.
Obróbka blacharska i kapinos
Górna część powinna być zabezpieczona materiałem odpornym na wodę i zmiany temperatury. Może to być odpowiednio ułożona membrana, papa lub obróbka z blachy powlekanej, zależnie od systemu dachowego. Krawędź musi mieć wyraźny kapinos, czyli fragment odrywający strugę wody od powierzchni muru.
Brak kapinosa często widać dopiero po deszczu. Woda spływa wtedy po tynku, zostawia ciemne smugi i wypłukuje zabrudzenia z górnej części elewacji. Sam tynk o podwyższonej odporności nie naprawi źle zaprojektowanego odprowadzenia wody.
Ocieplenie bez mostka cieplnego
Jeżeli ścianka jest przedłużeniem ściany zewnętrznej, ocieplenie powinno tworzyć możliwie ciągłą warstwę. Szczególnej uwagi wymaga połączenie z wieńcem, stropem i krawędzią dachu, bo właśnie tam powstają mostki cieplne, czyli miejsca o zwiększonej ucieczce ciepła.
Skutkiem zaniedbania może być nie tylko wyższe zużycie energii. Na chłodniejszych fragmentach od środka pojawia się ryzyko kondensacji pary wodnej, a od zewnątrz pękanie lub odspajanie warstw wykończeniowych. Grubości izolacji nie powinno się dobierać wyłącznie na oko, lecz zgodnie z całym układem przegrody.
Przeczytaj również: Kiedy robić elewację, aby uniknąć problemów z tynkiem?
Odwodnienie i dostęp serwisowy
Ścianka nie może utrudniać odpływu wody z dachu. Przy dachach płaskich trzeba sprawdzić położenie wpustów, przelewów awaryjnych i spadków. Jeżeli po intensywnym deszczu woda zalega przy krawędzi, problemem nie jest sama elewacja, lecz niewłaściwie zaprojektowany układ dachu.
Przy wyższych lub bardziej rozbudowanych formach trzeba też przewidzieć dostęp do obróbek, wpustów i urządzeń zamontowanych na dachu. Rozwiązanie, którego nie da się bezpiecznie skontrolować, może szybko stać się kosztowne w utrzymaniu.
Jak dopasować materiał do elewacji i konstrukcji
Najczęściej stosuje się konstrukcje murowane, żelbetowe albo lekkie. Wybór nie powinien wynikać wyłącznie z ceny materiału. Liczy się masa elementu, jego sztywność, odporność na wiatr i zgodność z warstwami elewacji.
Ścianka murowana pasuje do tradycyjnych domów i elewacji tynkowanych. Daje solidne podłoże, ale jest cięższa i może wymagać dodatkowego usztywnienia. Żelbet sprawdza się tam, gdzie potrzebna jest większa odporność, jednak szczególnie łatwo tworzy mostki cieplne, jeśli nie zostanie poprawnie ocieplony.
Lekkie rozwiązania z podkonstrukcją stalową lub aluminiową są wygodne przy modernizacjach i fasadach wentylowanych. Pozwalają ograniczyć ciężar oraz szybciej zmienić wygląd budynku, ale wymagają dokładnego zaplanowania mocowań. Przy dużej powierzchni pełnej okładziny wiatr może wywoływać znaczne siły, których nie wolno pomijać.
Do elewacji tynkowanej zwykle najlepiej pasuje prosta forma wykończona tym samym systemem. Przy płytach włóknocementowych, metalu lub klinkierze można zaakcentować zwieńczenie innym materiałem, lecz dobrze zachować jedną wyraźną logikę podziałów. Zbyt wiele poziomych pasów, gzymsów i kolorów szybko odbiera bryle lekkość.
Błędy, które najczęściej skracają trwałość elewacji
Najpoważniejsze problemy zwykle nie wynikają z niewłaściwego koloru tynku, lecz z połączenia kilku warstw wykonanych bez wspólnego detalu. Przed rozpoczęciem prac sprawdzam przede wszystkim następujące punkty:
- ciągłość hydroizolacji na dachu i górnej krawędzi ścianki,
- spadek oraz kapinos obróbki odprowadzającej wodę,
- ciągłość ocieplenia przy wieńcu i stropie,
- mocowanie podkonstrukcji przy lekkich okładzinach,
- odporność na ssanie wiatru, zwłaszcza na narożnikach budynku,
- miejsce na serwis wpustów, przelewów i instalacji dachowych.
Częstym błędem jest również zbyt niska ścianka, która nie zasłania elementów dachu, albo zbyt wysoka forma dodana bez sprawdzenia proporcji budynku. Nie ma jednej uniwersalnej wysokości. Powinna wynikać z widoków elewacji, poziomu dachu, spadków, funkcji tarasu i wymagań konstrukcyjnych.
Osobnej analizy wymaga sytuacja, w której zwieńczenie ma pełnić funkcję związaną z ochroną przeciwpożarową. Wtedy nie wystarczy zwykła murowana przegroda z tynkiem. Potrzebne jest rozwiązanie zgodne z projektem ochrony pożarowej, klasą odporności ogniowej i konkretnym układem budynku.
Dobry projekt widać po spokojnej górnej krawędzi
Najlepsze realizacje nie zawsze mają najbardziej ozdobne zwieńczenie. Zwykle wygrywają te, w których forma, odwodnienie i ocieplenie tworzą jeden spójny detal. Przed zamówieniem materiałów warto poprosić projektanta lub wykonawcę o przekrój przez krawędź dachu, a nie tylko o wizualizację elewacji.

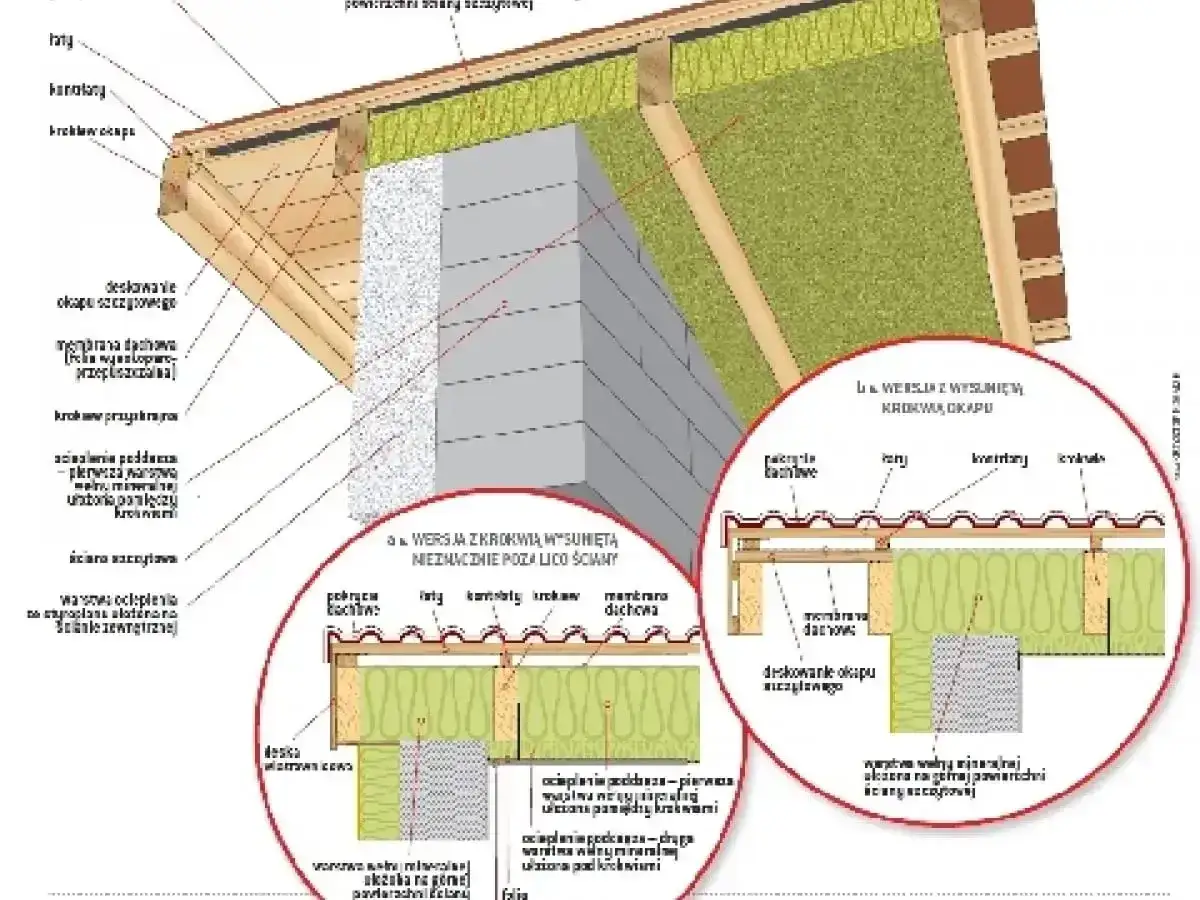

Na takim rysunku powinny być pokazane warstwy dachu, izolacja, obróbka, kapinos, tynk lub okładzina oraz sposób odprowadzenia wody. To niewielki fragment dokumentacji, ale właśnie on często decyduje, czy elewacja zachowa estetyczny wygląd przez lata, czy zacznie wymagać napraw już po pierwszych zimach.
