Uziom wykonany bednarką to jedno z najbardziej praktycznych rozwiązań w domu jednorodzinnym, ale tylko wtedy, gdy od początku dobrze zaplanuje się trasę, głębokość, połączenia i późniejszy pomiar. W tym artykule pokazuję, jak podejść do tematu krok po kroku, jaki materiał ma sens w gruncie, kiedy lepiej wybrać inny wariant i na czym najczęściej wykładają się inwestorzy. To temat z pogranicza budowlanki i elektryki, więc im bardziej konkretnie, tym bezpieczniej dla całej instalacji.
Najważniejsze rzeczy, które trzeba ustalić przed wykonaniem uziomu z bednarki
- Bednarka to stalowy płaskownik, najczęściej ocynkowany ogniowo, który prowadzi prąd do gruntu.
- W nowym domu zwykle lepszy jest uziom fundamentowy, a w istniejącym budynku najczęściej robi się uziom otokowy z bednarki.
- Otok prowadzi się zwykle około 1 m od ściany i na głębokości co najmniej 0,5 m, najlepiej w stabilnej warstwie gruntu.
- Połączenia muszą być trwałe, odporne na korozję i dostępne do pomiaru, inaczej układ będzie problematyczny przy odbiorze.
- Po montażu trzeba wykonać pomiar ciągłości i rezystancji uziemienia, bo sam wykop nie daje żadnej gwarancji skuteczności.
- Same materiały nie są zwykle najdroższe, ale błędy wykonawcze potrafią kosztować znacznie więcej niż oszczędność na bednarce.
Czym jest bednarka w uziemieniu i kiedy naprawdę się przydaje

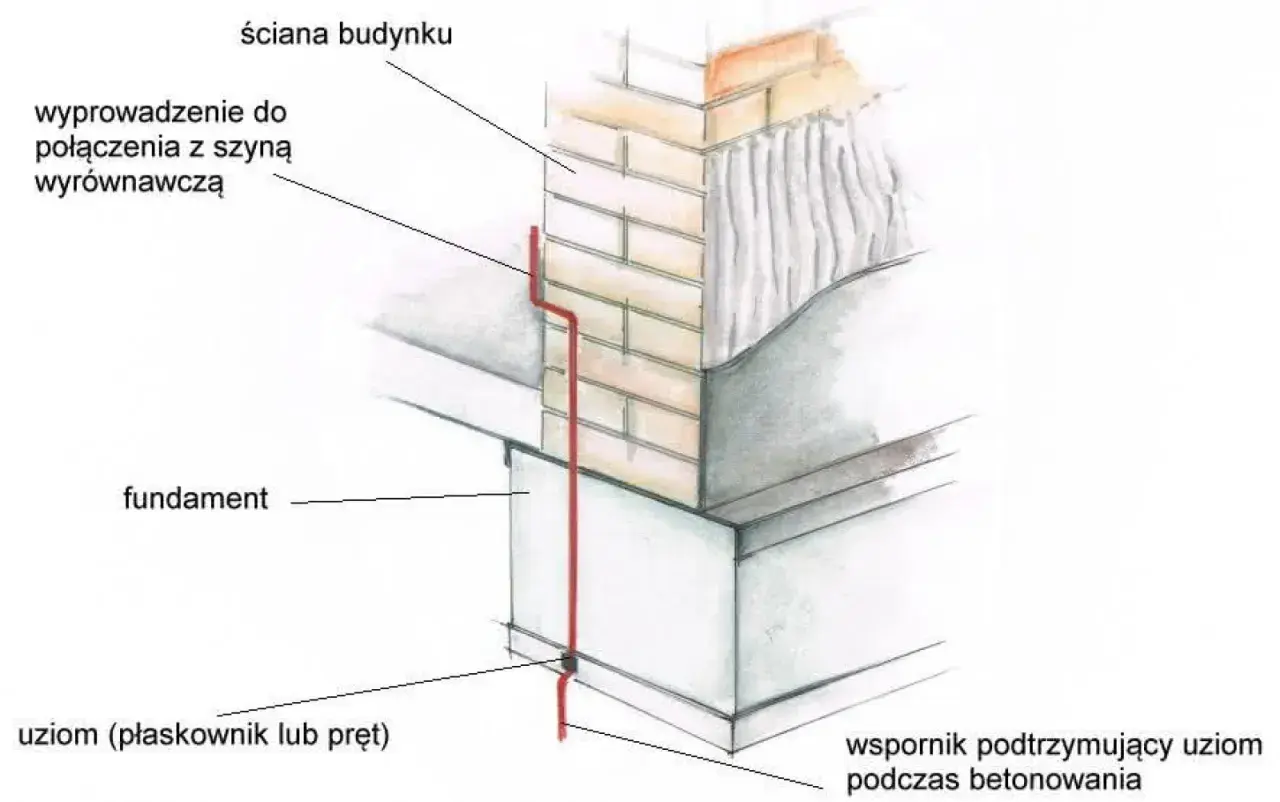

Bednarka to po prostu płaskownik stalowy, najczęściej ocynkowany ogniowo, używany jako element uziomu albo przewodu wyrównawczego. W praktyce budowlanej widzę ją najczęściej w dwóch rolach: jako uziom fundamentowy zatopiony w betonie albo jako uziom otokowy prowadzony w gruncie wokół budynku. W obu przypadkach jej zadaniem jest możliwie równomierne rozproszenie prądu w ziemi i wyrównanie potencjałów w instalacji.
To rozwiązanie ma sens szczególnie wtedy, gdy potrzebujesz trwałego, prostego i relatywnie taniego układu dla domu jednorodzinnego, garażu, hali albo obiektu gospodarczej zabudowy. Ja zwykle patrzę na to tak: jeśli budynek jest jeszcze w budowie, uziom fundamentowy jest naturalnym wyborem; jeśli dom już stoi i fundamentu nie da się wykorzystać, bednarka w gruncie staje się najrozsądniejszą drogą. Właśnie dlatego pytanie o wykonanie uziemienia bednarką najczęściej dotyczy nie teorii, tylko bardzo konkretnego remontowego lub budowlanego problemu.
Warto też rozróżnić bednarkę od samego „uziemienia” jako pojęcia. Bednarka jest jednym z elementów układu, a cały system obejmuje jeszcze złącza, wyprowadzenie do GSW, połączenia wyrównawcze i pomiar. Gdy patrzy się na to całościowo, łatwiej uniknąć błędu polegającego na zakopaniu taśmy bez sensownego połączenia z resztą instalacji. Zanim wejdziemy w sam montaż, trzeba więc dobrze zaplanować układ i materiał.
Jak zaplanować otok z bednarki, zanim zaczniesz kopać
Ja zwykle zaczynam od prostego pytania: czy to ma być układ dla nowego domu, czy dla budynku już stojącego? Od tego zależy niemal wszystko. W nowej inwestycji można przewidzieć uziom fundamentowy albo układ mieszany, a w istniejącym obiekcie najczęściej wykonuje się otok wokół budynku, czasem wsparty dodatkowymi prętami pionowymi. Przy planowaniu liczy się też rodzaj gruntu, miejsce na wykop, dostęp do ścian i to, czy w pobliżu nie biegną inne instalacje podziemne.
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Uziom fundamentowy | Nowa budowa, etap fundamentów | Najlepszy moment na wykonanie i zwykle bardzo dobry kontakt z konstrukcją | Trzeba go zaplanować przed zalaniem betonu |
| Uziom otokowy z bednarki | Budynek istniejący lub brak przygotowanego fundamentu | Można go dołożyć później i łatwo połączyć z instalacją | Wymaga wykopu wokół obiektu |
| Uziom pionowy | Twardy grunt, mało miejsca, potrzeba wsparcia otoku | Da się go wykonać punktowo, nawet gdy teren jest trudny | Często wymaga kilku prętów i dokładnego doboru miejsca |
Do typowego otoku najczęściej wybiera się bednarkę FeZn 30x4 mm, czyli stalowy płaskownik ocynkowany ogniowo o przekroju 30 mm szerokości i 4 mm grubości. To rozsądny kompromis między trwałością, sztywnością i łatwością montażu. W praktyce zwracam uwagę nie tylko na sam wymiar, ale też na jakość ocynku, zgodność osprzętu i to, czy złącza są przewidziane do pracy w gruncie. Zbyt przypadkowe mieszanie elementów kończy się później korozją albo problemem przy pomiarze.
Przy planowaniu trasy trzymaj się prostych zasad: nie prowadź bednarki zbyt blisko ścian fundamentowych, nie układaj jej w gruzie ani w luźnej zasypce i nie zakładaj, że „jakoś będzie” bez wyprowadzenia do punktu kontrolnego. Dobrze zaplanowany otok to nie tylko taśma w ziemi, ale cały układ: trasa, połączenia, dostęp do pomiaru i miejsce podłączenia do GSW. Mając to poukładane, można przejść do wykonania.
Jak wykonać uziemienie bednarką krok po kroku
Przy takim montażu najlepiej działa kolejność robót, a nie improwizacja. Jeśli miałbym opisać cały proces w sposób praktyczny, wyglądałby on tak:
- Wyznacz trasę otoku i sprawdź, czy w gruncie nie biegną inne instalacje. To banalny krok, ale pominięcie go potrafi skończyć się uszkodzeniem kabli albo rur.
- Wykonaj wykop na głębokość co najmniej 0,5 m, a w praktyce najlepiej niżej, jeśli pozwala na to grunt i poziom przemarzania. Dobrze jest trzymać się około 1 m od ściany budynku.
- Ułóż bednarkę na całym obwodzie, tak aby tworzyła zamknięty pierścień. W narożnikach nie rób ostrych załamań, tylko łagodne łuki.
- Połącz odcinki w sposób trwały i przewidziany do pracy w gruncie. W praktyce najpewniejsze są połączenia spawane albo atestowane złącza do uziemień.
- Wyprowadź punkt kontrolny i połączenie do GSW. Zacisk probierczy, czyli miejsce do rozpięcia układu na czas pomiaru, musi być dostępny po zakończeniu robót.
- Zabezpiecz miejsca narażone na korozję, szczególnie spoiny i fragmenty połączeń mechanicznych. Tu nie warto oszczędzać na preparatach ochronnych.
- Przysyp wykop warstwowo i usuń ostre kamienie z bezpośredniego otoczenia bednarki. Chodzi o to, żeby nie zniszczyć powłoki i nie pogorszyć kontaktu z gruntem.

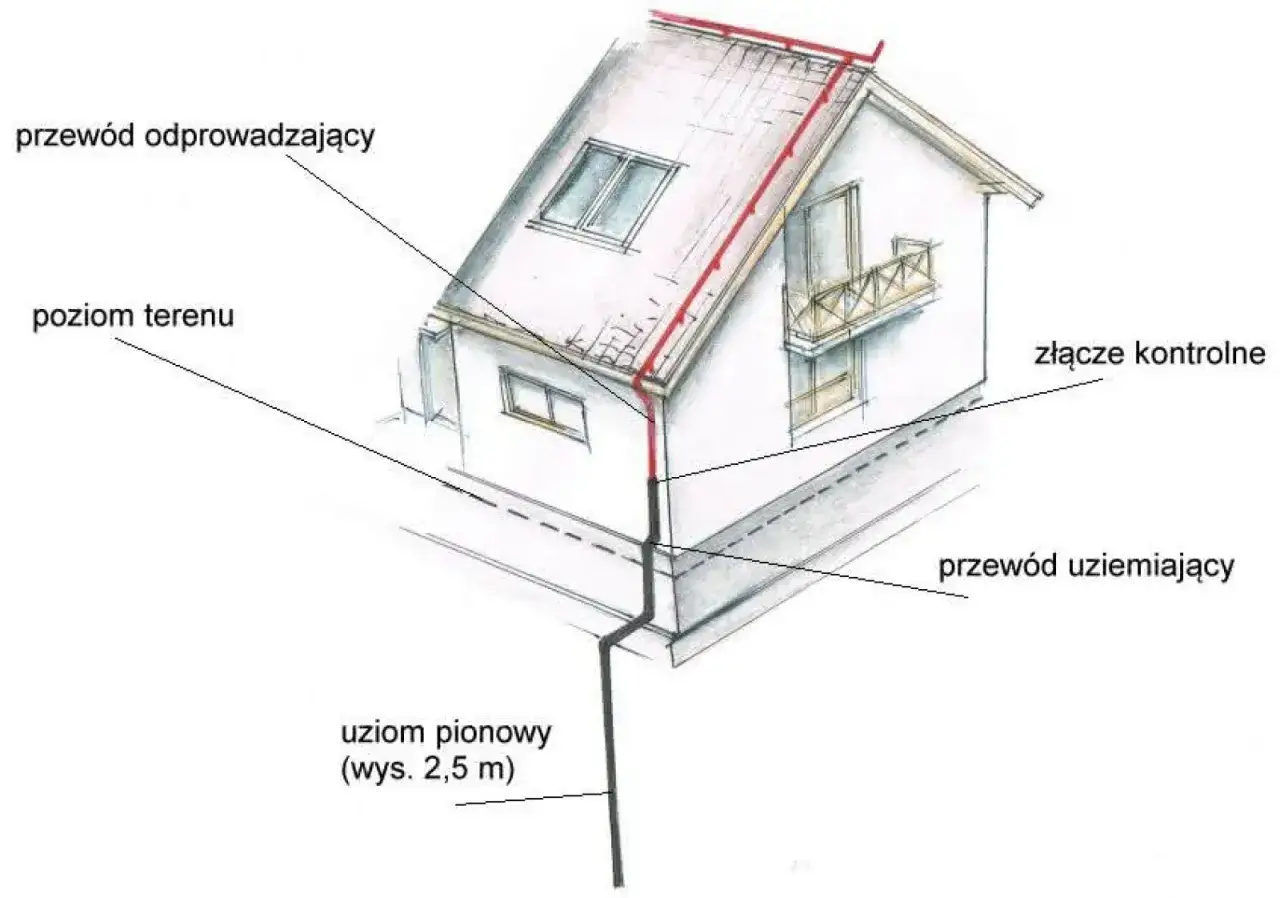

Ważny szczegół: jeśli projekt obejmuje także instalację odgromową, bednarka i wyprowadzenia muszą być przygotowane tak, by później bez kombinowania podłączyć przewody odprowadzające. Przy takich robotach nie zostawiam niczego „na później”, bo po zasypaniu wykopu każdy brakujący detal robi się drogi. Sam montaż to jeszcze nie koniec, bo trwałość układu zależy głównie od jakości połączeń.
Jak łączyć bednarkę, żeby połączenie było trwałe
Tu naprawdę nie ma miejsca na przypadek. W uziemieniu najważniejsze jest to, żeby połączenie było jednocześnie elektrycznie pewne i odporne na korozję. Dla laików brzmi to podobnie, ale w praktyce oznacza dwie różne rzeczy: układ ma przewodzić bez przerw, a po latach nadal ma być w takim stanie, w jakim został wykonany.
Spawanie daje najpewniejszą ciągłość
Jeśli mam do wyboru spawanie i rozwiązania bardziej kompromisowe, zwykle stawiam na spaw. To połączenie jest najmniej podatne na luzowanie, dobrze przenosi prąd i nie wymaga późniejszego dokręcania. Trzeba jednak pamiętać, że po spawaniu miejsce łączenia należy oczyścić i zabezpieczyć przed korozją. Sama dobra spoina nie załatwia tematu na lata, jeśli zostanie zostawiona bez ochrony w wilgotnym gruncie.
Zaciski stosuj tylko wtedy, gdy są do tego przewidziane
Zaciski i złącza śrubowe mają sens, ale tylko takie, które są przeznaczone do pracy w uziemieniach. Nie chodzi o zwykły „mocny śrubunek”, tylko o element dopasowany do przekroju bednarki, warunków środowiskowych i późniejszego pomiaru. Złącze probiercze powinno pozwalać na okresowe rozpięcie układu, bez rozrywania całej instalacji. To ma być serwisowalny punkt, a nie improwizowany zacisk schowany pod ziemią.
Przeczytaj również: Beton komórkowy (Suporeks) - Kiedy warto go wybrać?
Ochrona przed korozją jest tak samo ważna jak samo łączenie
Najwięcej problemów widziałem nie przy samej bednarce, tylko przy miejscach, gdzie inwestor albo wykonawca uznał, że „to przecież metal, więc wytrzyma”. W ziemi nic nie wytrzymuje bez końca, jeśli nie zadba się o warunki kontaktu z gruntem i ochronę newralgicznych miejsc. Dlatego połączenia, spoiny i odcinki przejściowe trzeba zabezpieczać zgodnie z zastosowanym systemem materiałowym. Przy mieszaniu różnych metali trzeba być szczególnie ostrożnym, bo korozja galwaniczna potrafi skrócić żywotność układu bardziej, niż się wydaje.
Gdy połączenia są już zrobione porządnie, następny krok to sprawdzenie, czego nie widać gołym okiem, czyli błędów wykonawczych i ich skutków.
Najczęstsze błędy przy układaniu bednarki
W praktyce błędy przy uziemieniu nie biorą się z braku materiału, tylko z pośpiechu i myślenia „to tylko kawałek taśmy w ziemi”. To myślenie jest kosztowne. Najczęściej spotykam takie problemy:
- Za płytkie ułożenie bednarki, przez co układ bardziej odczuwa sezonowe przesuszenie i przemarzanie gruntu.
- Zbyt mały odstęp od fundamentu, co utrudnia bezpieczne roboty ziemne i bywa niekorzystne wykonawczo.
- Otwartą pętlę zamiast zamkniętego pierścienia, czyli układ, który traci część skuteczności.
- Słabe albo przypadkowe połączenia, na przykład skręcanie nieprzystosowanymi elementami zamiast trwałego łączenia.
- Zasypanie gruzem, kamieniami lub suchą, zbrylającą się zasypką, która pogarsza kontakt z gruntem.
- Brak dostępnego punktu kontrolnego, przez co późniejszy pomiar staje się problemem albo wymaga rozkuwania terenu.
- Pomijanie zabezpieczenia antykorozyjnego przy spoinach i przejściach, co skraca żywotność całego układu.
Jeden z największych błędów to też traktowanie bednarki jako „samodzielnego” uziemienia bez dalszej części systemu. Tymczasem ważne są również połączenia wyrównawcze i właściwe podłączenie do GSW, czyli głównej szyny wyrównawczej. Bez tego można mieć ładnie wykonany otok i nadal nie mieć pewności, że instalacja działa tak, jak powinna. Skoro wiemy już, czego unikać, zostaje najważniejsza kontrola końcowa: pomiar.
Pomiar po montażu i odbiór uziemienia
Po zasypaniu wykopu nie kończę tematu „na oko”. W uziemieniu najważniejszy jest pomiar ciągłości i rezystancji uziemienia, bo dopiero on pokazuje, czy układ realnie spełnia swoje zadanie. W praktyce wraca tu również norma PN-HD 60364-5-54, która porządkuje zasady doboru i montażu układów uziemiających oraz przewodów ochronnych.
| Badanie | Co sprawdza | Po co jest potrzebne |
|---|---|---|
| Ciągłość połączeń | Czy bednarka, GSW i pozostałe elementy tworzą jeden układ | Bez ciągłości uziemienie może działać tylko pozornie |
| Rezystancja uziemienia | Jak skutecznie układ rozprasza prąd w gruncie | To podstawowy wskaźnik dla oceny skuteczności układu |
| Oględziny złączy | Czy połączenia są dostępne, trwałe i zabezpieczone | Ułatwia odbiór, serwis i ewentualną rozbudowę instalacji |
Nie ma jednej magicznej wartości, która byłaby dobra dla każdego budynku, bo wszystko zależy od projektu, typu obiektu, gruntu i tego, czy układ współpracuje z instalacją odgromową. Jeśli wynik jest zbyt wysoki, nie zgaduje się „że pewnie będzie dobrze”, tylko dobudowuje się układ: wydłuża otok, dokłada pręty pionowe albo poprawia kontakt z gruntem. Ja zawsze powtarzam, że pomiar po montażu jest równie ważny jak sam wykop. Bez niego nie ma pewności, że rozwiązanie będzie działało również po kilku sezonach.
W odbiorze warto też zachować protokół pomiarowy, zdjęcia z etapu montażu i informację, gdzie dokładnie znajduje się złącze probiercze. To drobiazgi, które po latach oszczędzają czasu i nerwów. A skoro wiemy już, że poprawność trzeba potwierdzić pomiarem, można jeszcze uczciwie policzyć koszt całego rozwiązania i porównać go z alternatywami.
Ile kosztuje uziom z bednarki i kiedy lepiej wybrać inny wariant
Na podstawie aktualnych ofert rynkowych widać, że sama bednarka 30x4 mm kosztuje zwykle około 8-10 zł za metr, a krąg 50 kg to orientacyjnie okolice 400 zł brutto. Pojedynczy uchwyt do bednarki to z reguły kilka złotych, na przykład około 6 zł za sztukę. Z tego wynika prosty wniosek: w domu jednorodzinnym najczęściej nie sam materiał, ale robocizna, wykop i pomiar tworzą większą część kosztu całkowitego.
| Element | Orientacyjny koszt | Uwagi praktyczne |
|---|---|---|
| Bednarka FeZn 30x4 | około 8-10 zł/mb | Najczęściej wybierany wariant do otoku przy domu |
| Krąg materiału | około 400 zł brutto za 50 kg | Wystarcza na znaczną część prostego otoku |
| Uchwyty i złącza | kilka do kilkudziesięciu złotych | Tu nie warto schodzić do najtańszych przypadkowych rozwiązań |
| Pomiar i protokół | zależnie od regionu i zakresu prac | To pozycja, której nie powinno się pomijać w kosztorysie |
Jeżeli budynek jest już gotowy, a wokół nie ma miejsca na spokojny wykop, czasem rozsądniej wypada uziom pionowy albo układ mieszany z bednarką i prętami. Jeśli dom dopiero powstaje, uziom fundamentowy zwykle daje lepszy stosunek ceny do efektu. W suchych, piaszczystych albo kamienistych gruntach sam otok bywa niewystarczający i wtedy trzeba dołożyć dodatkowe elementy, zamiast udawać, że jeden pierścień rozwiąże wszystko. To właśnie w tym miejscu widać, że dobór rozwiązania zależy nie od teorii, tylko od warunków na działce.
Ostatnia kontrola przed zasypaniem wykopu
Zanim zamkniesz rów, sprawdź jeszcze kilka rzeczy, bo to ostatni moment, kiedy poprawka jest prosta i tania:
- czy otok tworzy zamknięty obwód bez przerw,
- czy wszystkie połączenia są wykonane zgodnie z przeznaczeniem i zabezpieczone przed korozją,
- czy złącze probiercze i punkt podłączenia do GSW są nadal dostępne,
- czy zachowano sensowny odstęp od fundamentu i innych instalacji,
- czy zaplanowano termin pomiaru i odbioru po zakończeniu robót ziemnych.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: bednarka ma pracować przez lata, a nie tylko wyglądać dobrze w dniu zasypania wykopu. Dlatego liczy się nie tylko sam materiał, ale też przebieg trasy, jakość połączeń, ochrona antykorozyjna i pomiar końcowy. Dopiero wtedy uziemienie z bednarki staje się realnym elementem bezpieczeństwa domu, a nie tylko kolejnym zakopanym kawałkiem metalu.
