Drgania przenoszone z urządzeń na posadzkę potrafią wywołać więcej szkód, niż widać na pierwszy rzut oka: luzują połączenia, przyspieszają zużycie łożysk, a w budynku dokładają hałas strukturalny, który rozchodzi się po całej konstrukcji. Dobry wibroizolator ogranicza ten efekt, ale dopiero właściwy dobór, montaż i warunki pracy decydują, czy układ naprawdę zadziała. W tym tekście wyjaśniam, kiedy stosuje się elementy tłumiące drgania, czym różnią się ich typy i jak dobrać rozwiązanie bez przepłacania za przewymiarowany zestaw.
Najkrócej skuteczność zależy od masy, częstotliwości i montażu
- Najpierw liczysz obciążenie na jeden punkt podparcia, a dopiero potem wybierasz materiał i twardość.
- Skuteczność izolacji pojawia się zwykle wtedy, gdy częstotliwość wymuszenia jest wyraźnie wyższa od częstotliwości własnej układu, najlepiej przy stosunku 2 i więcej.
- Do lekkich i średnich urządzeń często wystarczają rozwiązania gumowe lub gumowo-metalowe, a przy niskich częstotliwościach lepiej pracują układy sprężynowe.
- Poziomowanie ma znaczenie równie duże jak sam wybór elementu, bo źle ustawiona maszyna szybko traci zakładany efekt tłumienia.
- Przy ciężkich maszynach trzeba patrzeć także na sztywność posadzki i masę fundamentu, nie tylko na samą stopę czy podkładkę.
Jak działa tłumienie drgań i czemu sama miękka guma nie wystarcza
Mechanizm jest prosty tylko z pozoru. Element tłumiący ma oddzielić urządzenie od podłoża tak, żeby energia drgań nie przechodziła dalej w konstrukcję. Problem w tym, że nie chodzi wyłącznie o miękkość. Liczy się jeszcze sztywność, ugięcie pod obciążeniem i częstotliwość pracy maszyny.
W praktyce patrzę na dwa zjawiska. Pierwsze to przenoszenie drgań z maszyny na posadzkę, czyli to, co zwykle słychać jako buczenie albo czuć jako wibrację w stropie. Drugie to rezonans, czyli sytuacja, w której układ zaczyna wzmacniać drgania zamiast je tłumić. Dlatego element zbyt twardy może działać słabo, ale zbyt miękki też nie zawsze będzie dobrym wyborem.
Najważniejsza jest relacja między częstotliwością wymuszenia a częstotliwością własną układu. Jeśli ta pierwsza jest tylko trochę wyższa od drugiej, efekt bywa mizerny. W praktyce przyjmuje się, że stosunek 2 i więcej zaczyna dawać sensowną izolację, a przy wartości poniżej około 1,5 cały układ często traci praktyczny sens. To właśnie dlatego te same podkładki sprawdzają się pod jedną maszyną, a pod inną już nie.
Ważne jest też ugięcie statyczne, czyli to, o ile element siada pod ciężarem urządzenia. Za małe ugięcie oznacza zbyt dużą sztywność, za duże może prowadzić do niestabilności i „pływania” maszyny. Jeśli ten punkt jest jasny, łatwiej zrozumieć, gdzie takie rozwiązanie ma realny sens, a gdzie potrzebny będzie inny typ separacji drgań.
Gdzie stosuje się elementy tłumiące w budownictwie i instalacjach
Najczęściej trafiają tam, gdzie urządzenie generuje drgania, a budynek lub posadzka nie powinny ich przejmować. Dotyczy to nie tylko przemysłu, ale też obiektów usługowych, technicznych i mieszkalnych z rozbudowaną instalacją. Z mojego doświadczenia wynika, że najwięcej problemów pojawia się przy sprzęcie, który pracuje długo i niemal bez przerw.
- agregaty prądotwórcze
- sprężarki i pompy
- centrale wentylacyjne i klimatyzatory
- wentylatory o stałej prędkości obrotowej
- obrabiarki, prasy i lekkie maszyny produkcyjne
- urządzenia precyzyjne, które źle znoszą mikrowibracje
W budownictwie liczy się nie tylko sam sprzęt, ale też to, gdzie stoi i z czym sąsiaduje. Inaczej dobiera się rozwiązanie pod pompę w piwnicy technicznej, inaczej pod klimatyzator na dachu, a jeszcze inaczej pod cięższy zespół maszynowy w hali. Jeśli drgania mają nie przenosić się na ściany, stropy albo sąsiednie pomieszczenia, zwykła przekładka gumowa może okazać się za słaba.
W praktyce im bardziej wrażliwy jest obiekt i im dłużej pracuje urządzenie, tym większe znaczenie ma poprawne odsprzęglenie od podłoża. To prowadzi do kolejnego pytania: jaki typ rozwiązania wybrać w konkretnej sytuacji.
Jakie rozwiązanie sprawdza się w danym obciążeniu

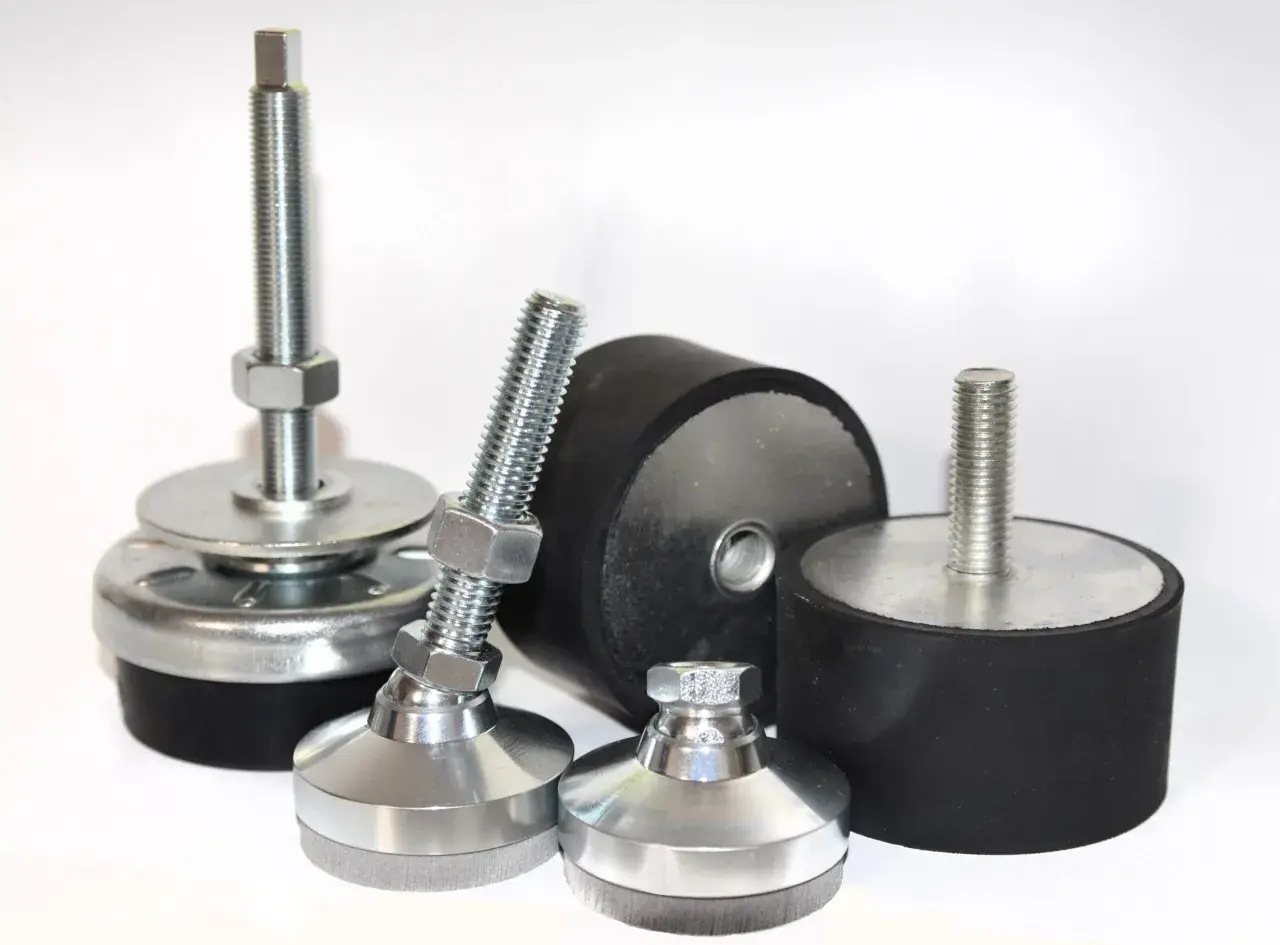

Tu różnice są większe, niż sugerują podobne nazwy handlowe. Inaczej pracuje miękka podkładka gumowa, inaczej element gumowo-metalowy, a jeszcze inaczej układ sprężynowy. Najlepszy wybór zależy od masy urządzenia, rodzaju drgań i warunków otoczenia.
| Rodzaj | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Gumowe podkładki i stopy | Lekkie i średnie urządzenia, proste instalacje, mniejsze wymagania co do precyzji | Tanie, szybkie w montażu, łatwe do wymiany | Słabsze przy bardzo niskich częstotliwościach i dużych obciążeniach |
| Gumowo-metalowe | Maszyny o punktowym podparciu i stabilnej podstawie | Dobra sztywność, stabilny montaż, dostępne różne gwinty, np. M8, M10, M12, M16 i M20 | Przy złej twardości lub za małym ugięciu tłumienie jest ograniczone |
| Sprężynowe | Cięższe układy i drgania o niskiej częstotliwości | Lepsza praca przy dużych amplitudach, większa skuteczność tam, gdzie guma już nie wystarcza | Wymagają dokładnego doboru i starannego poziomowania |
| Poliuretanowe | Warsztat, linie technologiczne, miejsca narażone na ścieranie | Trwałe, odporne na odkształcenia, dobrze znoszą intensywną eksploatację | Nie są uniwersalne przy bardzo ciężkich i dynamicznych konstrukcjach |
| Maty i elastyczne przekładki pod fundament | Duże powierzchnie, fundamenty techniczne, separacja całego układu od podłoża | Rozkładają nacisk i pomagają odciąć drgania na większej powierzchni | Wymagają lepszego projektu i poprawnego ułożenia |
Jeśli miałbym uogólnić, to powiedziałbym tak: guma lepiej sprawdza się przy prostszych, lżejszych zastosowaniach, a sprężyny wchodzą do gry wtedy, gdy drgania są niskie częstotliwościowo i bardziej wymagające. Miękka wersja z twardością około 45 Shore A bywa dobra dla lżejszych urządzeń, ale nie jest rozwiązaniem uniwersalnym. Właśnie dlatego dobór zaczyna się od parametrów pracy, a nie od samego kształtu elementu.
Skoro typy są już rozróżnione, czas przejść do wyboru konkretnych parametrów, bo to właśnie tu najłatwiej popełnić kosztowny błąd.
Jak dobrać odpowiedni element do urządzenia
Ja zwykle zaczynam od czterech pytań: ile waży urządzenie, jak pracuje, ile ma punktów podparcia i w jakim środowisku będzie działać. Dopiero potem patrzę na materiał, gwint i zakres regulacji. Taki porządek oszczędza czas i od razu odcina rozwiązania, które wyglądają dobrze tylko w katalogu.
- Policz obciążenie na jeden punkt. Jeśli urządzenie waży 480 kg i stoi na czterech podporach, pierwszy punkt odniesienia to około 120 kg na podporę. W praktyce trzeba jeszcze uwzględnić środek ciężkości i nierówny rozkład masy.
- Sprawdź częstotliwość pracy. Przykład jest prosty: 3000 obr./min to 50 Hz. Dla takiego układu potrzebujesz elementu, który nie wejdzie w niekorzystny rezonans.
- Oceń wymaganą sztywność. Im większe ugięcie statyczne, tym zwykle lepsze tłumienie, ale też większe wymagania wobec stabilności i poziomowania.
- Weź pod uwagę otoczenie. Olej, wilgoć, temperatura, promieniowanie UV i chemikalia potrafią skrócić żywotność źle dobranego elementu.
- Dobierz sposób mocowania. Inaczej pracuje stopa z regulacją, inaczej element ze śrubą, a jeszcze inaczej układ pod fundamentem.
W praktyce przy doborze opieram się na zasadzie: najpierw nośność i charakter drgań, potem materiał, na końcu detale montażowe. To ważne także dlatego, że zbyt duży zapas sztywności potrafi pogorszyć efekt tak samo jak zbyt miękki wybór. Jeśli układ pracuje w sposób ciągły, lepiej od razu zostawić rozsądny margines nośności niż dobierać element „na styk”.
Gdy masz już dane wejściowe, łatwiej też odróżnić dobry zakup od przypadkowego zamówienia. A to odróżnienie zwykle wychodzi dopiero po montażu, kiedy widać, czy wszystko zostało zrobione poprawnie.
Najczęstsze błędy, przez które układ nie tłumi tak, jak powinien
Najwięcej problemów wynika nie z samego produktu, tylko z montażu. Nawet dobry element nie uratuje układu, jeśli urządzenie stoi krzywo, podpory pracują nierówno albo fundament jest zbyt lekki. To brzmi banalnie, ale właśnie tu najczęściej ginie cały efekt.
- Zbyt twardy element pod lekką maszyną. Układ prawie nie pracuje, więc drgania przechodzą dalej.
- Zbyt miękki element pod ciężkim urządzeniem. Maszyna „siada”, traci stabilność i zaczyna pracować nieregularnie.
- Brak poziomowania. Jeśli obciążenie nie rozkłada się równo, jedna podpora przejmuje za dużo.
- Brak nakrętek kontrujących lub zabezpieczenia regulacji. Element po czasie się luzuje i traci ustawienie.
- Mieszanie różnych typów podpór pod jedną maszyną. To prosta droga do nierównego przenoszenia sił.
- Brak ponownej kontroli po rozruchu. Po około 2 tygodniach pracy warto sprawdzić poziom i dociśnięcie jeszcze raz.
Do tego dochodzi jeszcze jeden błąd, który widzę zaskakująco często: ignorowanie warunków pracy. Jeśli na element działa olej, wysoka temperatura albo agresywne środowisko, zwykła guma może zestarzeć się dużo szybciej, niż zakładał inwestor. Wtedy problem nie polega już na drganiach, tylko na skróceniu żywotności całego układu.
Jeśli zależy ci na trwałym efekcie, warto też od razu ocenić, czy potrzebujesz punktowych podpór, maty czy pełnego odseparowania fundamentu. To właśnie ten wybór najczęściej decyduje o tym, czy inwestycja będzie tylko poprawna, czy naprawdę skuteczna.
Podkładki, mata czy oddzielny fundament
Nie ma jednego rozwiązania na wszystkie przypadki. Punktowe podpory są wygodne, maty lepiej rozkładają nacisk, a oddzielny fundament ma sens wtedy, gdy urządzenie jest ciężkie, dynamiczne albo wyjątkowo wrażliwe na mikrowibracje. W budownictwie i instalacjach technicznych ta decyzja bywa ważniejsza niż sam wybór materiału.
| Rozwiązanie | Kiedy warto je wybrać | Największa zaleta | Na co uważać |
|---|---|---|---|
| Punktowe podpory antywibracyjne | Maszyna ma kilka wyraźnych punktów podparcia i wymaga prostego montażu | Łatwe poziomowanie i szybka wymiana | Nie zawsze wystarczą przy bardzo dużych drganiach |
| Mata elastyczna | Urządzenie ma większą podstawę albo chcesz rozłożyć nacisk na większą powierzchnię | Dobre rozproszenie obciążenia | Trzeba dobrze przygotować podłoże i nie pomylić jej z przypadkową przekładką |
| Oddzielny fundament techniczny | Ciężka maszyna, duże obciążenia dynamiczne, wrażliwe sąsiedztwo konstrukcji | Największa kontrola nad przenoszeniem drgań | Wymaga projektu i większego nakładu wykonawczego |
Przy ciężkich maszynach często spotyka się zasadę, że masa fundamentu powinna być co najmniej cztery razy większa od masy urządzenia. To nie jest uniwersalny dogmat, ale bardzo praktyczna reguła, która pokazuje kierunek myślenia: im większa masa i sztywność bazy, tym łatwiej opanować drgania. Jeśli jednak źródłem problemu jest samo podłoże, a nie maszyna, trzeba myśleć szerzej niż tylko o podstawkach pod stopami.
To prowadzi do ostatniej rzeczy, którą warto sprawdzić jeszcze przed zakupem, żeby nie wybrać rozwiązania wyłącznie „na oko”.
Co sprawdzić przed zamówieniem, żeby nie kupić rozwiązania na oko
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby to ta: najpierw oblicz obciążenie i częstotliwość pracy, potem wybierz materiał, a dopiero na końcu porównuj ceny. Wtedy decyzja jest techniczna, a nie przypadkowa.
- masę urządzenia oraz liczbę punktów podparcia
- kierunek drgań i częstotliwość pracy
- warunki otoczenia, w tym wilgoć, olej, temperaturę i korozję
- zakres regulacji oraz typ mocowania
- ugięcie statyczne i realny zakres obciążenia
- czy konstrukcja pozwala na późniejszą kontrolę i korektę ustawienia
W dobrze dobranym układzie element tłumiący nie ma być najbardziej widoczną częścią instalacji. Ma po prostu robić swoje: ograniczać przenoszenie drgań, chronić konstrukcję i wydłużać życie urządzeń. Jeśli połączysz właściwy dobór z poprawnym montażem, efekt jest odczuwalny szybko, a problemy z luzowaniem, hałasem i nadmiernym zużyciem zwykle wyraźnie maleją.
