Przy fundamencie nie ma miejsca na „mniej więcej”, bo błąd popełniony na etapie ławy wraca później jako pęknięcia, nierówne osiadanie albo kosztowna poprawka. W tym tekście rozbieram na części zbrojenie ławy fundamentowej 40x60: od sensownego układu prętów i strzemion, przez otulinę i zakłady, aż po kontrolę przed zalaniem. Pokażę też, które rozwiązania są typowe w budownictwie jednorodzinnym, a które trzeba zostawić projektantowi, a nie ekipie „na wyczucie”.
Najkrócej mówiąc, liczy się projekt, otulina i sztywność kosza
- W ławach o przekroju 40x60 najczęściej spotyka się cztery pręty podłużne i strzemiona z fi6.
- Otulina ma chronić stal przed wilgocią, więc zbrojenie nie może leżeć na gruncie ani na chudym betonie bez dystansów.
- Rozstaw strzemion zwykle wynosi około 30 cm, ale przy narożach i zakładach bywa zagęszczany.
- Jeśli projekt przewiduje inną średnicę stali albo inny układ, nie warto tego „uśredniać” na budowie.
- Najwięcej błędów wychodzi nie w betonie, tylko przed betonowaniem, gdy kosz ma już być gotowy.
Co oznacza przekrój 40x60 i kiedy taki wymiar ma sens
Ja przy takich fundamentach zaczynam od prostego pytania: czy 40 cm oznacza szerokość ławy, a 60 cm jej wysokość, czy odwrotnie. W praktyce najczęściej chodzi o przekrój żelbetu, który ma bezpiecznie rozłożyć obciążenia z budynku na grunt, ale sam wymiar nie mówi jeszcze wszystkiego. O tym, czy taki przekrój ma sens, decydują przede wszystkim warunki gruntowe, ciężar budynku i obliczenia konstruktora.
W polskich warunkach ławy zwykle prowadzi się poniżej strefy przemarzania, która zależnie od regionu wynosi mniej więcej od 0,8 do 1,4 m. To ważne, bo nawet dobrze ułożone zbrojenie nie naprawi błędnie dobranej głębokości posadowienia. Jeśli grunt jest słabszy, wilgotny albo działka ma spadek, konstruktor może zwiększyć przekrój, zagęścić zbrojenie albo zaproponować inne rozwiązanie.
W praktyce nie traktuję więc 40x60 jako „uniwersalnego standardu”, tylko jako konkretny przekrój, który trzeba odczytać z projektu. Gdy ten punkt jest jasny, można przejść do samego układu stali.

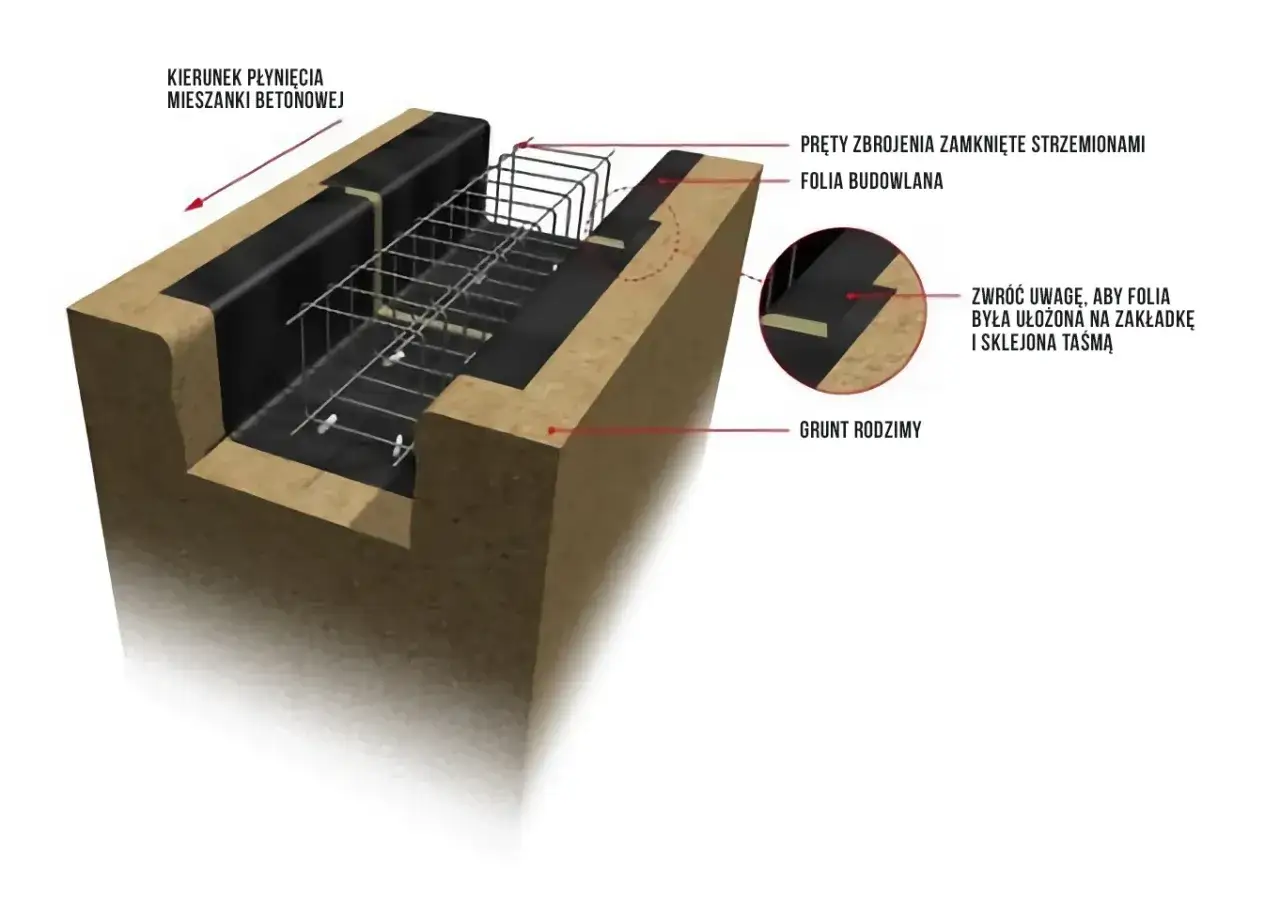

Jak wygląda typowy układ prętów i strzemion
Najczęściej spotkasz układ oparty na czterech prętach podłużnych i strzemionach z pręta fi6. Taki kosz usztywnia ławę, pomaga utrzymać geometrię podczas betonowania i zapewnia pracę elementu jako żelbetu, a nie zwykłego pasa betonu. To rozwiązanie bardzo często pojawia się w domach jednorodzinnych, ale ostateczny dobór średnic zawsze powinien wynikać z projektu.
| Element | Najczęściej spotykany wariant | Dlaczego to ma znaczenie |
|---|---|---|
| Pręty główne | 4 x fi12, przy większych obciążeniach fi16 | Przenoszą zginanie i „niosą” ławę |
| Strzemiona | fi6 co około 30 cm | Spinają kosz i utrzymują geometrię |
| Otulina | 40-50 mm na chudziaku, około 75 mm w gruncie | Chroni stal przed korozją i wpływa na trwałość |
| Zakład w narożach | Według projektu, bez skracania „na oko” | Zapewnia ciągłość zbrojenia w newralgicznych miejscach |
Jeśli 40 cm to szerokość ławy, a 60 cm jej wysokość, to przy otulinie rzędu 5 cm zewnętrzny obrys strzemion zwykle wypada orientacyjnie około 30 x 50 cm. To nie jest gotowy wzór do skopiowania, tylko szybki punkt odniesienia, który pomaga wychwycić błąd jeszcze przed zalaniem. Gdy wymiary i geometria się zgadzają, można przejść do składania kosza na budowie.
Jak przygotować kosz zbrojeniowy przed betonowaniem
Tu zwykle widać różnicę między solidnym wykonaniem a pracą „na szybko”. Samo docięcie stali nie wystarczy, bo kosz musi być sztywny, równy i ustawiony tak, żeby nie przesunął się przy wibracji betonu. Ja nie zaczynam zalewania, dopóki nie mam pewności, że wszystko trzyma wymiar i pracuje jako jeden element.
- Rozkładam zbrojenie na równym podłożu i sprawdzam długości odcinków z projektu, łącznie z narożami i zakładami.
- Układam pręty podłużne w odpowiednim rozstawie i spinam je strzemionami z fi6.
- Każdy punkt wiązania łapię drutem wiązałkowym, bo luźny kosz potrafi się rozsunąć już przy wibrowaniu betonu.
- Ustawiam dystanse pod zbrojenie, żeby zachować otulinę od spodu i boków.
- Sprawdzam, czy startery, czyli pręty wypuszczone do ścian fundamentowych, są na właściwej wysokości i w osi.
- Na końcu robię szybki przegląd przekątnych i poziomu, zanim wjedzie beton.
Przy takiej pracy nie ma drogi na skróty. Jeśli kosz nie stoi pewnie, to później beton „wypycha” go tam, gdzie nie powinien, a efekt kończy się złą otuliną albo rozjechanym przekrojem. To właśnie dlatego kolejna rzecz, którą zawsze sprawdzam, to otulina, zakłady i naroża.
Jak pilnować otuliny, zakładów i naroży
W fundamentach otulina nie jest kosmetyką, tylko realną ochroną stali przed wilgocią i korozją. Przy ławach wykonywanych na chudziaku przyjmuje się zwykle 40-50 mm, a przy betonowaniu bezpośrednio w gruncie około 75 mm. Grubość mierzy się do zewnętrznej krawędzi strzemion, nie do pręta głównego, i to jest detal, który na budowie bywa pomijany najczęściej.
Ja wolę kilka porządnych podkładek dystansowych niż improwizację z cegłą, kawałkiem pustaka albo kamieniem. Dystans ma utrzymać stal dokładnie tam, gdzie przewidział projekt, a nie tylko „mniej więcej nad podłożem”. Przy ławach zbrojonych w wykopie szczególnie łatwo o błąd, bo grunt ugniata się pod stopami i kosz zaczyna siadać nierówno.
Zakłady prętów też trzeba traktować serio. Ich długość zależy od średnicy stali, klasy betonu i obliczeń, ale w praktyce przy fi12 często widzi się wartości rzędu 50-60 cm. W narożach nie wystarczy „dociągnąć” pręta do końca i skręcić go drutem; stal ma być zakotwiona tak, żeby ława nie traciła ciągłości w miejscu, gdzie obciążenia są największe.
Naroże i zakład zawsze sprawdzam dwa razy, bo to właśnie tam konstrukcja najłatwiej zdradza pośpiech wykonawcy. Kiedy ten detal jest dopilnowany, można przejść do policzenia stali i spojrzenia na koszty bez zgadywania.
Ile stali potrzeba i od czego zależy koszt
Dla układu 4 x fi12 ze strzemionami fi6 co 30 cm przyjmuję orientacyjnie 4,2-4,8 kg stali na 1 mb ławy. To oznacza około 42-48 kg na 10 mb i 84-96 kg na 20 mb, bez zakładów i z niewielkim zapasem. Jeśli projekt przewiduje fi16 albo gęstsze strzemiona, masa rośnie wyraźnie.
| Długość ławy | Szacunkowa masa zbrojenia | Uwagi |
|---|---|---|
| 1 mb | około 4,2-4,8 kg | przy 4 x fi12 i strzemionach fi6 co 30 cm |
| 10 mb | około 42-48 kg | bez dużych zakładów i odpadów |
| 20 mb | około 84-96 kg | warto doliczyć 5-10% zapasu |
To dość dobrze zgadza się z praktyką opisywaną przez Holcim: standardem są cztery pręty 12 lub 16 mm spięte strzemionami fi6 co około 30 cm. Na koszt wpływa jednak nie tylko masa stali, ale też liczba naroży, długość zakładów, rozstaw strzemion, cięcie, gięcie i lokalna cena robocizny. Właśnie dlatego dwie pozornie podobne ławy potrafią mieć zupełnie inny koszt wykonania.
Jeżeli chcesz porównać warianty, najuczciwiej liczyć to z projektu, a nie z „typowej” wyceny z internetu. Gdy znasz już masę i układ stali, zostaje ostatni etap, który decyduje, czy fundament wyjdzie dobrze za pierwszym razem.

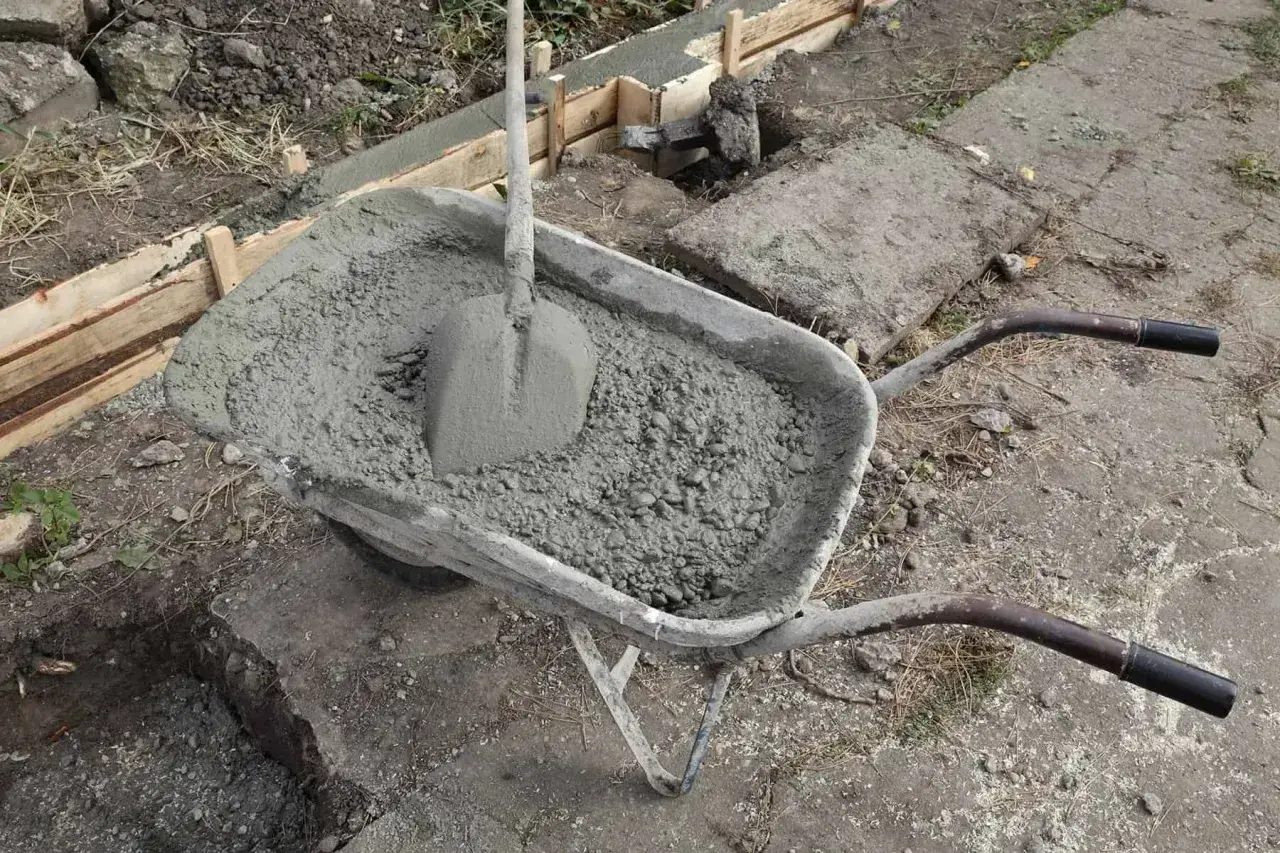

Ostatnia kontrola, która oszczędza najwięcej nerwów
Przed betonowaniem robię zawsze krótki, ale bardzo konkretny przegląd. To ten moment, w którym jeszcze da się poprawić prawie wszystko, a po wylaniu betonu da się już tylko tłumaczyć, dlaczego coś nie wyszło. Przy fundamentach takie tłumaczenia są najdroższe.
- Sprawdzam, czy stal jest czysta, bez błota, lodu, tłuszczu i luźnej korozji.
- Patrzę, czy kosz nie dotyka gruntu, szalunku ani chudego betonu bez dystansów.
- Kontroluję, czy naroża i zakłady są dobrze związane, a pręty nie rozchodzą się pod naciskiem dłoni.
- Upewniam się, że startery do ścian fundamentowych są w osi i na właściwej wysokości.
- Patrzę, czy w wykopie nie stoi woda i czy podłoże nie zostało rozmyte po deszczu.
- Sprawdzam, czy ekipa ma przygotowaną wibrację betonu i nie zamierza „rozgarniać” mieszanki łopatą.
Jeżeli wszystko zgadza się z projektem, kosz trzyma wymiar, a otulina jest zachowana, ława ma dużą szansę wyjść poprawnie za pierwszym razem. Przy takim fundamencie naprawdę wygrywa nie spektakularny gest, tylko spokojna kontrola szczegółów przed zalaniem.
