Falownik to jeden z tych elementów, które rzadko widać, a mocno wpływają na działanie całej instalacji. Wyjaśniam tu, jak działa, gdzie sprawdza się w budynkach i czym różni się napęd silnikowy od inwertera fotowoltaicznego. To ważne, bo od poprawnego doboru zależą rachunki za energię, komfort pracy urządzeń i ich trwałość.
Najważniejsze informacje w kilku punktach
- Falownik najczęściej oznacza urządzenie, które zamienia prąd stały na zmienny albo steruje parametrami zasilania silnika.
- W budynkach spotkasz go głównie przy pompach, wentylacji, klimatyzacji, windach i instalacjach PV.
- W napędach silnikowych reguluje częstotliwość i napięcie, więc wpływa na prędkość, moment i sposób rozruchu.
- W fotowoltaice inwerter zamienia prąd z paneli na AC zgodny z siecią lub z odbiornikami.
- Dobrze dobrany model zmniejsza zużycie energii, hałas i zużycie mechaniczne, ale źle dobrany potrafi generować zakłócenia i problemy z kompatybilnością.
- Przy wyborze liczą się nie tylko kilowaty, lecz także napięcie, prąd, typ silnika, sposób chłodzenia i warunki montażu.
Dlaczego falownik bywa rozumiany na dwa sposoby
W praktyce jedno słowo opisuje dwa różne urządzenia. Jeśli mówimy o pompie, wentylatorze albo sprężarce, zwykle chodzi o przemiennik częstotliwości, czyli sterownik silnika. Jeśli rozmowa dotyczy paneli na dachu, falownik jest po prostu inwerterem PV, który zamienia prąd stały z modułów na prąd zmienny dla domu albo sieci.
To rozróżnienie ma znaczenie, bo inny będzie dobór, inne zabezpieczenia i inne typowe błędy montażowe. Ja zaczynam od prostego pytania: czy urządzenie ma sterować silnikiem, czy przetwarzać energię z instalacji fotowoltaicznej? Gdy to uporządkujemy, sam mechanizm działania staje się dużo łatwiejszy do zrozumienia.
Jak działa falownik krok po kroku
Najprostszy układ falownika opiera się na trzech etapach. Najpierw energia trafia do prostownika, który zamienia prąd przemienny na stały. Potem kondensatory w obwodzie pośrednim wygładzają napięcie, a na końcu mostek tranzystorowy tworzy nowy przebieg wyjściowy o potrzebnej częstotliwości i napięciu.
- Prostownik zamienia zasilanie wejściowe na prąd stały.
- Obwód pośredni DC stabilizuje energię i wygładza wahania napięcia.
- Falownik właściwy przekształca prąd stały z powrotem na prąd zmienny.
- Modulacja PWM steruje szerokością impulsów, żeby uzyskać odpowiednią częstotliwość i napięcie.
W tym układzie bardzo ważne są tranzystory mocy IGBT. To szybkie elementy półprzewodnikowe, które przełączają obwód tak, by silnik dostał dokładnie tyle energii, ile potrzebuje w danym momencie. Falownik nie „produkuje” energii z niczego, tylko ją kształtuje, a to daje łagodny start, lepszą kontrolę obrotów i mniejsze straty przy częściowym obciążeniu. Z tego właśnie wynikają jego największe korzyści.
Gdzie falownik daje największy efekt w budynkach
Największy sens ma tam, gdzie obciążenie nie pracuje stale na pełnej mocy. W budynkach najczęściej widzę go przy układach, które muszą reagować na zmienne zapotrzebowanie, a nie tylko działać w trybie włącz i wyłącz.
- Pompach obiegowych i hydroforowych - falownik utrzymuje ciśnienie bez dławienia przepływu zaworami, więc instalacja pracuje ciszej i stabilniej.
- Wentylacji i klimatyzacji - dopasowuje wydajność do rzeczywistego obciążenia budynku, co poprawia komfort i ogranicza zużycie energii.
- Sprężarkach i układach chłodniczych - zmniejsza taktowanie, a to zwykle oznacza mniej awarii i bardziej równą pracę.
- Windach, bramach i podnośnikach - daje łagodniejszy rozruch i dokładniejszą kontrolę ruchu.
- Instalacjach PV i magazynach energii - umożliwia wykorzystanie energii z paneli w formie zgodnej z odbiornikami lub z siecią.
Jest jednak jeden warunek, o którym często się zapomina: falownik najlepiej działa tam, gdzie rzeczywiście można obniżać lub regulować moc. Jeśli urządzenie i tak pracuje prawie cały czas na pełnym obciążeniu, oszczędność będzie mniejsza. To prowadzi do kolejnej kwestii, czyli doboru właściwego typu urządzenia.
Rodzaje falowników, które najczęściej spotkasz
Pod wspólną nazwą kryją się urządzenia o zupełnie innej konstrukcji. W praktyce warto od razu odróżnić falowniki dla napędów silnikowych od tych używanych w fotowoltaice, bo ich parametry, zabezpieczenia i sposób pracy są inne.
| Rodzaj | Co robi | Gdzie się sprawdza | Na co uważać |
|---|---|---|---|
| Przemiennik częstotliwości | Reguluje częstotliwość i napięcie zasilania silnika | Pompy, wentylatory, sprężarki, przenośniki, windy | Dobór po prądzie, chłodzenie, zakłócenia harmoniczne |
| Falownik PV string | Zamienia prąd stały z kilku stringów na prąd zmienny | Dachowe i gruntowe instalacje PV | Zakres MPPT, napięcie wejściowe, konfiguracja stringów |
| Microinwerter | Obsługuje pojedynczy moduł PV | Małe dachy, instalacje z częściowym zacienieniem | Wyższy koszt początkowy, ale lepsza praca moduł po module |
| Falownik hybrydowy | Łączy PV, magazyn energii i sieć | Domy i małe obiekty z backupem energii | Kompatybilność z baterią i logiką sterowania |
Różnice są istotne, bo urządzenie do PV nie zastąpi napędu silnika i odwrotnie. Gdy znam już typ instalacji, przechodzę do parametrów, które realnie decydują o tym, czy układ będzie działał dobrze od pierwszego dnia.
Jak dobrać urządzenie do instalacji
Ja zawsze zaczynam od tabliczki znamionowej silnika albo od projektu stringów PV. Dopiero później patrzę na funkcje dodatkowe, bo w praktyce nie one decydują o sukcesie. Najczęstszy błąd to wybór urządzenia wyłącznie po mocy w kilowatach, bez spojrzenia na prąd, zakres napięcia i charakter pracy.
Do napędu silnika
- Sprawdź napięcie i prąd znamionowy, a nie tylko moc silnika.
- Dobierz zapas przeciążeniowy do rodzaju pracy, bo pompa, przenośnik i wentylator zachowują się inaczej.
- Uwzględnij długość kabla silnikowego, bo przy dłuższych odcinkach mogą pojawić się dodatkowe wymagania dotyczące filtracji.
- Zadbaj o chłodzenie i miejsce montażu, zwłaszcza jeśli urządzenie pracuje w szafie z inną automatyką.
- Sprawdź komunikację z systemem BMS lub automatyką obiektu, jeśli falownik ma pracować w inteligentnym układzie budynku.
Przeczytaj również: Czy schody to obiekt budowlany? Sprawdź przepisy i konsekwencje
Do instalacji fotowoltaicznej

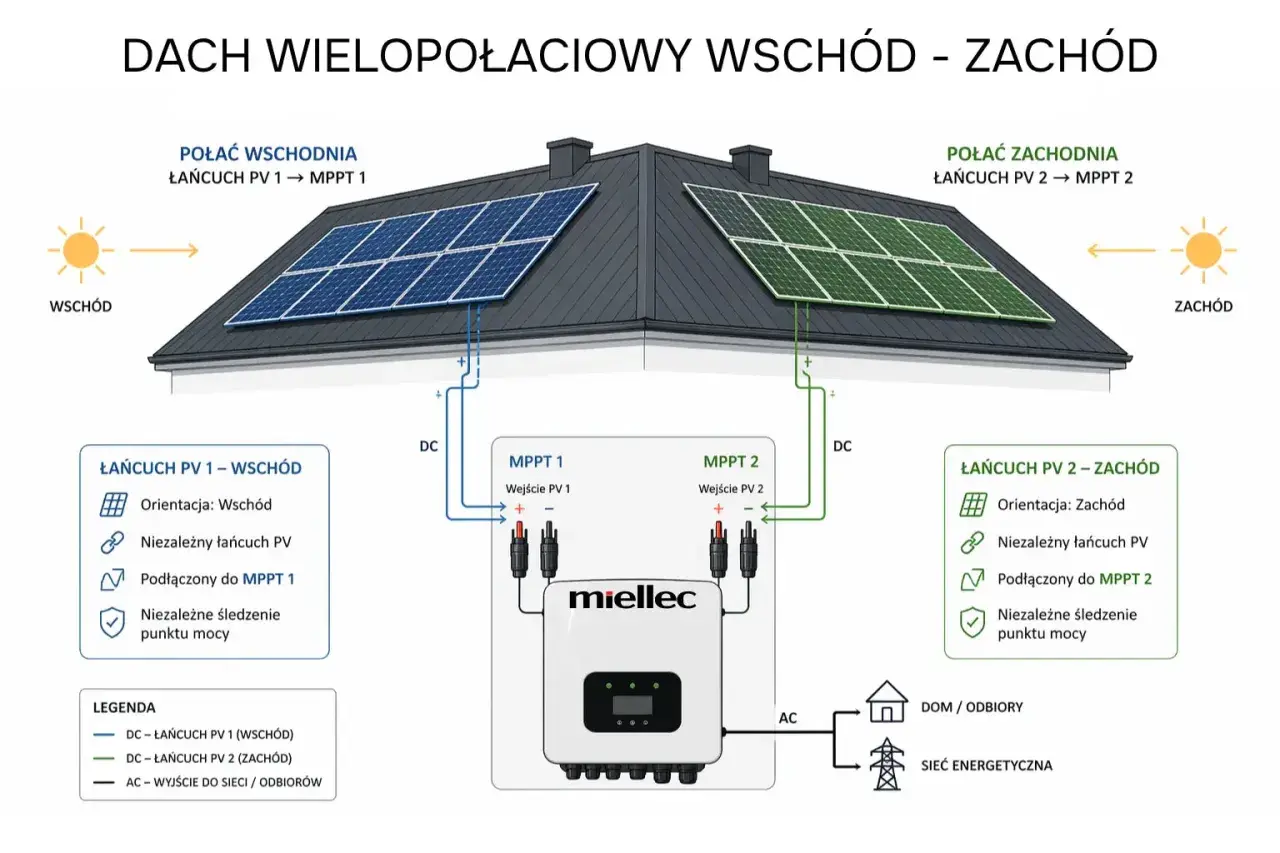

- Zweryfikuj zakres napięcia wejściowego i okno MPPT, bo od tego zależy poprawna praca stringów.
- Ustal, czy system ma działać on-grid, off-grid czy hybrydowo.
- Sprawdź zgodność z magazynem energii, jeśli planujesz rozbudowę instalacji.
- Uwzględnij wymagania dotyczące zabezpieczeń sieciowych i przeciwprzepięciowych.
Dobrze dobrany model zwykle nie wymaga później wielu korekt. Jeśli na tym etapie coś jest pominięte, problemy wychodzą dopiero po uruchomieniu, a wtedy każda poprawka kosztuje więcej czasu i nerwów. To szczególnie ważne, gdy ktoś myli falownik z prostszym układem rozruchowym.
Falownik a softstarter i bezpośredni rozruch
To częste źródło nieporozumień. Falownik nie jest tym samym co softstarter, choć oba rozwiązania łagodzą start silnika. Softstarter ogranicza prąd rozruchowy i zmniejsza udar mechaniczny, ale nie daje pełnej regulacji prędkości w trakcie pracy. Falownik idzie dalej, bo steruje częstotliwością i napięciem także podczas normalnej eksploatacji.
| Rozwiązanie | Co robi | Plus | Minus |
|---|---|---|---|
| Falownik | Zmienia częstotliwość i napięcie, reguluje obroty | Oszczędność energii, pełna kontrola, łagodny start | Wyższy koszt i większa wrażliwość na dobór |
| Softstarter | Łagodnie uruchamia silnik, ale nie steruje obrotami w pracy | Prostszy i tańszy | Brak regulacji prędkości po rozruchu |
| Bezpośredni rozruch | Podaje pełne napięcie od razu | Najprostszy układ | Największe udary prądowe i mechaniczne |
Jeśli potrzebujesz tylko miękkiego startu, softstarter może w zupełności wystarczyć. Jeśli jednak chcesz realnie sterować pracą urządzenia, zwłaszcza w instalacji budynkowej o zmiennym obciążeniu, falownik daje znacznie większe możliwości. Zanim jednak uznasz temat za zamknięty, warto sprawdzić kilka technicznych detali montażowych.
Co sprawdzam przed montażem, żeby układ pracował stabilnie latami
W praktyce najlepszy efekt daje nie tylko sam dobór urządzenia, ale też porządny montaż i poprawne nastawy. To właśnie tutaj rozstrzyga się, czy instalacja będzie pracować spokojnie, czy zacznie generować drobne, ale irytujące problemy.
- Warunki cieplne - falownik potrzebuje przewiewu i sensownej temperatury otoczenia, bo przegrzewanie skraca jego żywotność.
- Długość i jakość przewodów - przy dłuższych odcinkach trzeba pilnować ekranowania i zgodności z zaleceniami producenta.
- Filtry i dławiki - pomagają ograniczyć zakłócenia elektromagnetyczne oraz poprawiają kulturę pracy całego układu.
- Rampy rozruchu i hamowania - zbyt agresywne nastawy zwiększają obciążenie mechaniczne, a zbyt łagodne mogą pogarszać dynamikę systemu.
- Uziemienie i zabezpieczenia - to nie detal, tylko podstawa stabilnej i bezpiecznej pracy.
- Serwis i monitoring - jeśli urządzenie ma pracować w budynku komercyjnym, opłaca się mieć podgląd alarmów i podstawowych parametrów pracy.
Falownik nie jest więc tylko „skrzynką od prądu”, ale elementem, który porządkuje pracę całej instalacji. Gdy wiesz, czy masz do czynienia z napędem silnikowym czy z inwerterem PV, dużo łatwiej dobrać właściwe urządzenie, uniknąć przeciążenia i wykorzystać realne oszczędności tam, gdzie mają sens.
