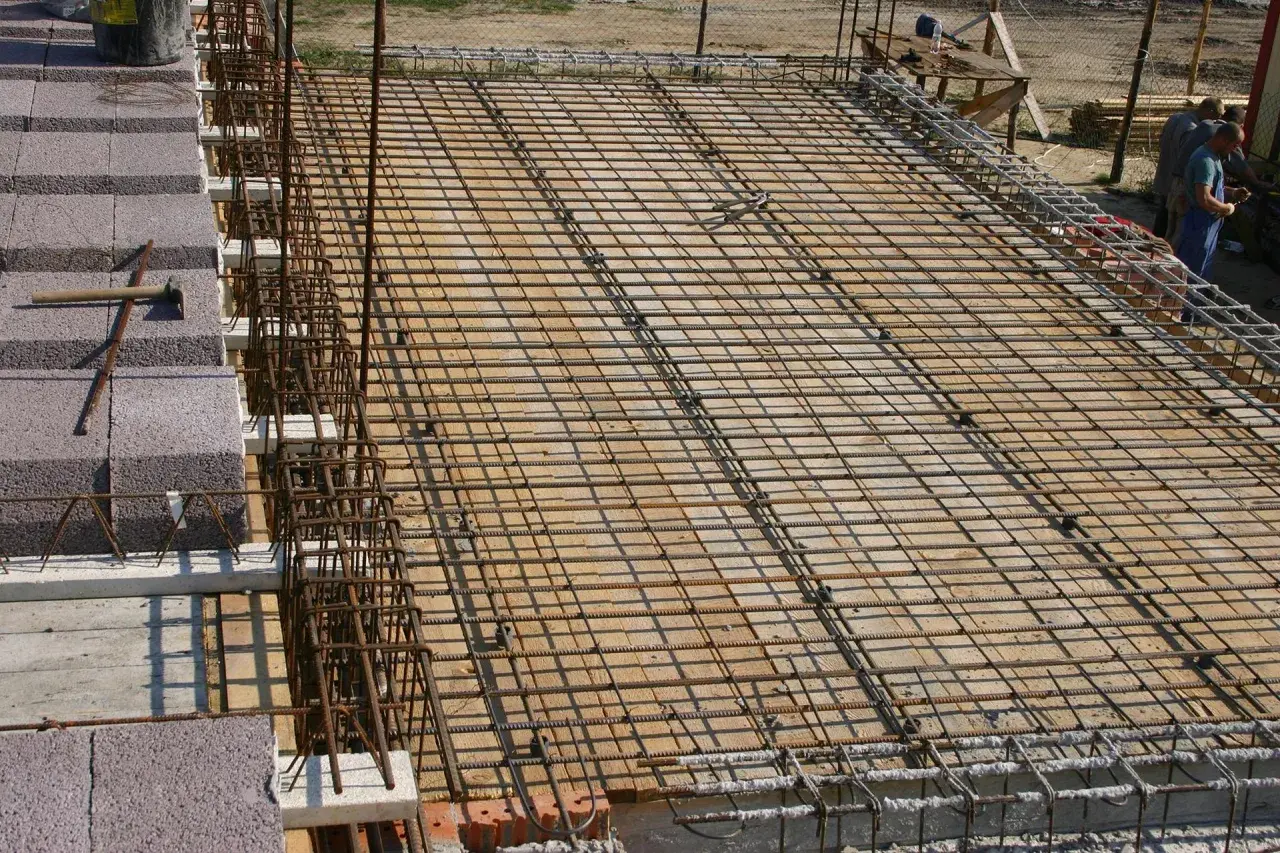

Zbrojenie stropu górą i dołem decyduje o tym, czy płyta żelbetowa będzie pracować stabilnie, czy po czasie zacznie rysować i nadmiernie się uginać. W praktyce chodzi o jedno: beton świetnie znosi ściskanie, ale to stal przejmuje rozciąganie tam, gdzie strop jest najbardziej obciążony. W tym tekście wyjaśniam, jak czytać układ prętów, kiedy potrzebna jest warstwa dolna i górna, jakie średnice i rozstawy spotyka się najczęściej oraz na czym najłatwiej popełnić kosztowny błąd.
Najważniejsze zasady układu zbrojenia w płycie stropowej
- Dolne zbrojenie przejmuje rozciąganie w przęśle, a górne pracuje nad podporami i w strefach momentów ujemnych.
- W typowych stropach mieszkaniowych często spotyka się pręty o średnicy 8-16 mm i rozstaw 10-20 cm, ale projekt ma pierwszeństwo.
- Za mała otulina, źle podparta siatka albo błędne zakłady potrafią osłabić strop bardziej niż brak jednego dodatkowego pręta.
- Strop monolityczny, gęstożebrowy i prefabrykowany nie pracują tak samo, więc nie da się przenosić rozwiązań 1:1.
- Najbardziej krytyczne są strefy przy ścianach nośnych, podciągach, otworach i na krawędziach płyty.

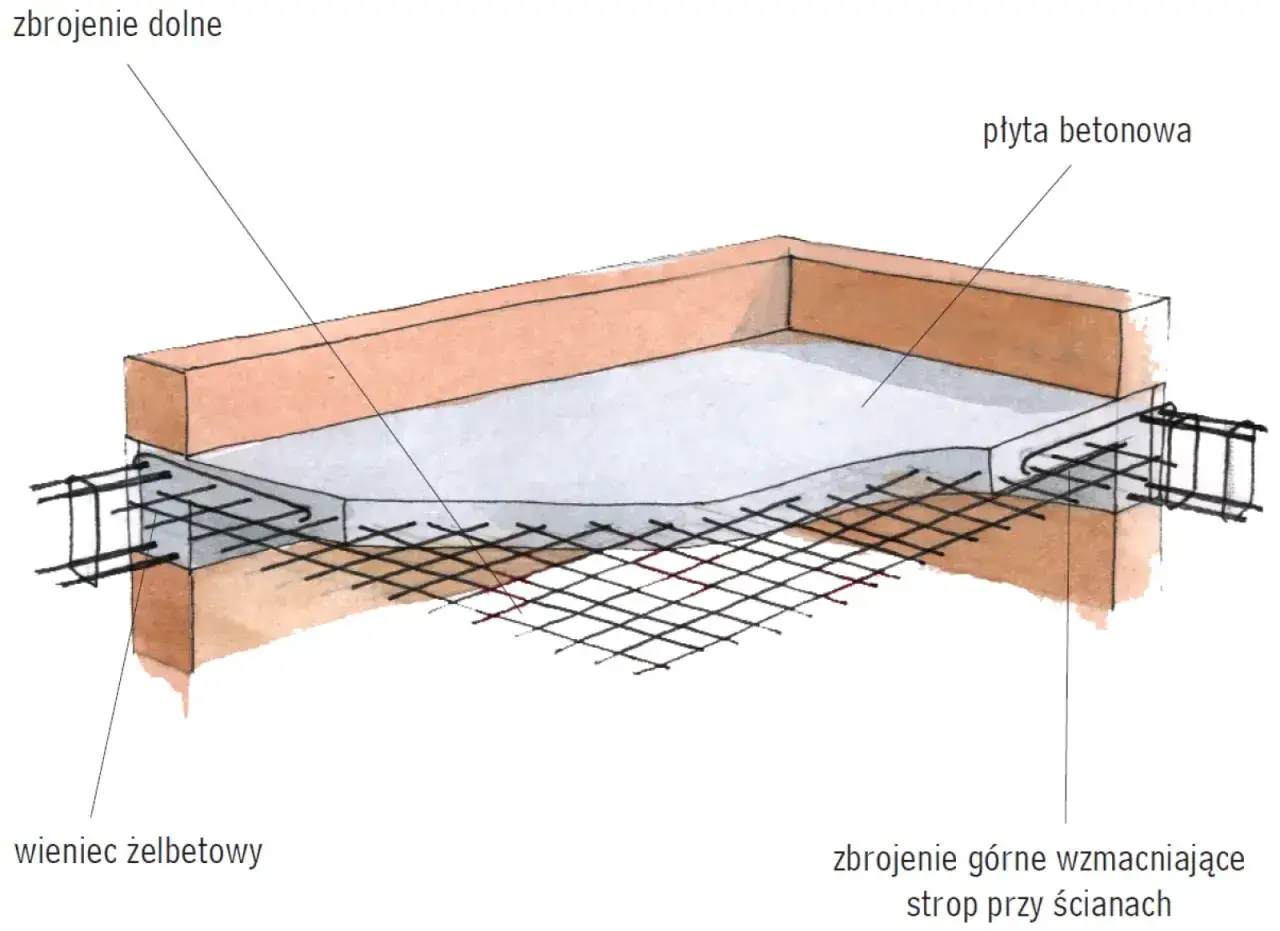

Dlaczego strop potrzebuje stali od spodu i od góry
Ja zawsze zaczynam od mechaniki pracy płyty. W środku przęsła strop ugina się w dół, więc jego dolna strefa jest rozciągana i to tam trafia zbrojenie dolne. Nad ścianą nośną, podciągiem albo inną podporą sytuacja się odwraca: górna strefa płyty zaczyna pracować na rozciąganie, a tam potrzebne jest zbrojenie górne.
To właśnie dlatego nie mówi się o stali „na wszelki wypadek”, tylko o precyzyjnie dobranej odpowiedzi na momenty zginające, czyli siły, które chcą wygiąć strop. Beton przejmuje ściskanie, stal przejmuje rozciąganie, a dobry projekt pilnuje, żeby te dwie rzeczy spotkały się dokładnie tam, gdzie trzeba. W stropach z otworami, przy krawędziach i w strefach pod ścianami działają też lokalne naprężenia, więc układ zbrojenia nigdy nie jest jedną prostą siatką rozłożoną wszędzie tak samo.
Gdy rozumie się ten podział, łatwiej odróżnić zbrojenie główne od dodatkowego i nie traktować górnej warstwy jak niepotrzebnego dodatku. To prowadzi do następnego pytania: czy płyta pracuje w jednym kierunku, czy w dwóch.
Kiedy płyta pracuje w jednym, a kiedy w dwóch kierunkach
Jeśli płyta opiera się na dwóch przeciwległych podporach, główne zbrojenie układa się w jednym kierunku, a prostopadle daje się stal rozdzielczą. Jeśli podpory są po wszystkich stronach albo rzut stropu jest zbliżony do kwadratu, płyta zaczyna pracować dwukierunkowo i wtedy zbrojenie krzyżuje się w dwóch osiach. W praktyce właśnie takie układy najczęściej określa się jako stropy krzyżowo zbrojone.
- Układ jednokierunkowy sprawdza się tam, gdzie wyraźnie dominuje jedna rozpiętość i jeden kierunek pracy płyty.
- Układ dwukierunkowy lepiej rozkłada obciążenia w płytach opartych na czterech krawędziach lub w bardziej zbliżonych do kwadratu rzutach.
- Strefy przy podporach zawsze wymagają większej uwagi, bo tam pojawiają się momenty ujemne i zbrojenie górne staje się krytyczne.
To rozróżnienie jest ważne, bo od niego zależy nie tylko kierunek prętów, ale też miejsce dodatkowego dozbrojenia, długość zakładów i sposób podparcia siatki podczas betonowania. Skoro to już jasne, można przejść do tego, jak konkretne warstwy układa się w przęśle, nad podporą i przy otworach.
Jak układa się pręty i siatki w strefach przęsła, podpór i otworów
W dobrze zaprojektowanym stropie nie ma przypadkowego rozrzutu stali. Każdy fragment płyty ma inne zadanie, dlatego układ prętów wygląda inaczej w środku przęsła, inaczej nad ścianą nośną, a jeszcze inaczej wokół otworów. Tu właśnie najłatwiej zobaczyć, że „więcej stali” nie znaczy automatycznie „lepiej” - liczy się miejsce, kierunek i zakotwienie.
| Strefa stropu | Co zwykle robi zbrojenie | Na co zwrócić uwagę | Najczęstszy błąd |
|---|---|---|---|
| Środek przęsła | Dolna warstwa przejmuje rozciąganie od ugięcia płyty | Pręty muszą leżeć na właściwej wysokości i nie mogą opaść na deskowanie | Brak dystansów albo zbyt małe podparcie siatki |
| Nad ścianą nośną i podciągiem | Górna warstwa przejmuje momenty ujemne | Pręty trzeba prowadzić zgodnie z projektem i nie skracać ich „dla wygody” | Ułożenie górnego zbrojenia zbyt nisko |
| Krawędzie i naroża | Lokalne dozbrojenie ogranicza rysy i skręcanie płyty | Narożniki nie są z definicji słabsze, ale często są bardziej wrażliwe | Pomijanie wzmocnienia brzegów |
| Otwory na schody, wyłazy i instalacje | Obramowanie otworu przywraca ciągłość pracy płyty | Wzmocnienie trzeba zaplanować przed wiązaniem stali | Cięcie prętów bez projektu zamiennego |
W praktyce bardzo pomaga jedna zasada: żadna warstwa zbrojenia nie powinna zostać „przyklejona” do drugiej, bo wtedy znika efekt pracy na dwóch poziomach. Górne pręty muszą mieć własną wysokość, a dolne własną, utrzymaną na dystansach i podkładkach. Z takiego układu wynika już prosta potrzeba: trzeba dobrać odpowiednią średnicę, rozstaw i otulinę, a nie tylko liczbę prętów.
Jak dobrać średnicę, rozstaw i otulinę bez zgadywania
Ja nie patrzę na średnicę pręta w oderwaniu od rozstawu i otuliny, bo to zawsze jest układ naczyń połączonych. W typowych stropach mieszkaniowych spotyka się najczęściej stal żebrowaną o średnicy około 8-16 mm, a bardzo często 10-12 mm. Rozstaw zwykle mieści się w przedziale 10-20 cm, przy czym w strefach podporowych i miejscach większych obciążeń bywa ciaśniejszy.
Średnica prętów
Im większa rozpiętość płyty i im większe obciążenie, tym szybciej projektant sięga po mocniejsze rozwiązanie. W praktyce cienka siatka nie zastąpi dobrze dobranej średnicy, jeśli strop ma przenosić większe siły, ale też odwrotnie: zbyt gruby pręt upchnięty w za małej ilości miejsca tylko utrudnia zagęszczenie betonu. Tu nie ma skrótu na skróty.
Rozstaw
Rozstaw 10-20 cm nie jest wymysłem „na oko”, tylko wynika z obliczeń i z tego, ile stali trzeba dostarczyć do konkretnej strefy płyty. Gęstsze ułożenie daje większą kontrolę nad rysami i ugięciem, ale tylko wtedy, gdy beton ma szansę swobodnie wypełnić przestrzeń między prętami. Jeżeli wykonawca zagęści stal przesadnie, a mieszanka nie będzie dobrze zawibrowana, efekt końcowy może być gorszy niż przy bardziej rozsądnym układzie.
Przeczytaj również: Jak edytować schody w Fortnite i poprawić swoje umiejętności budowania
Otulina i zakotwienie
Otulina to warstwa betonu między stalą a powierzchnią stropu. Chroni zbrojenie przed korozją, ogniem i uszkodzeniem mechanicznym, dlatego nie wolno jej „zjadać” dystansami byle jakiej jakości ani przesuwaniem siatki przy betonowaniu. W stropach wewnętrznych często spotyka się otulinę rzędu 20-25 mm, ale ostateczną wartość zawsze wyznacza projekt, klasa ekspozycji i wymagana odporność ogniowa.
Do utrzymania geometrii potrzebne są też dystanse z tworzywa lub betonu oraz drut wiązałkowy. Bez nich nawet dobrze dobrane pręty potrafią opaść, a wtedy cały układ traci sens. Warto też pamiętać o zakotwieniu, czyli o tym, jak pręt „trzyma się” betonu w miejscu zakończenia. To nie jest detal, który można skrócić bez konsekwencji. Jeśli zakotwienie albo zakład są za krótkie, strefa pracy stropu zmienia się i konstrukcja zaczyna zachowywać się słabiej, niż pokazuje rysunek. Gdy to już mam dopilnowane, porównuję jeszcze sam system stropu, bo monolit, strop gęstożebrowy i prefabrykat nie pracują identycznie.
Monolit, gęstożebrowy czy prefabrykat
Wybór systemu stropowego wpływa bezpośrednio na to, jak rozkłada się zbrojenie. Monolit daje największą swobodę, ale wymaga najlepszego wykonawstwa. Strop gęstożebrowy i prefabrykowany przyspieszają prace, lecz są bardziej wrażliwe na błędy w połączeniach, podporach i miejscach dozbrojenia.
| Rodzaj stropu | Jak wygląda zbrojenie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Monolityczny | Pręty lub siatki układa się w płycie, zwykle z wyraźnym podziałem na warstwę dolną i górną | Najlepiej znosi nieregularny rzut, otwory i lokalne wzmocnienia | Wymaga pełnego szalowania, dobrej organizacji i precyzyjnego montażu |
| Gęstożebrowy | Zbrojenie pracuje w żebrach, a w strefach przypodporowych potrzebne są dodatkowe pręty górne | Jest lżejszy i szybszy w wykonaniu niż pełna płyta | Wrażliwy na błędy przy podporach, wieńcach i żebrach rozdzielczych |
| Prefabrykowany lub półprefabrykowany | Część zbrojenia przychodzi z elementem, a na budowie dochodzą połączenia, wieńce i zbrojenie uzupełniające | Powtarzalność, tempo i mniejsze ryzyko błędów wymiarowych | Mniej elastyczny przy nietypowych otworach i zmianach projektu |
Wniosek jest prosty: nie da się bezkarnie przenosić rozwiązań z jednego systemu na drugi. To, co działa w monolicie, może nie pasować do stropu z pustakami, a poprawny prefabrykat też potrzebuje starannego dozbrojenia w miejscach łączenia. Po tej różnicy łatwo już wskazać błędy, które najczęściej psują cały efekt.
Najczęstsze błędy, które osłabiają strop jeszcze przed betonowaniem
- Górna warstwa leży zbyt nisko, bo nikt nie dopilnował dystansów albo podczas chodzenia po szalunku siatka się przesunęła.
- Pręty zostały skrócone lub przesunięte „dla wygody”, choć właśnie w strefie podpory miały być najbardziej potrzebne.
- Pomijano wzmocnienia wokół otworów, a potem pojawiają się rysy przy schodach, kanałach instalacyjnych lub wyłazach.
- Zakłady i zakotwienia są zrobione na oko, bez trzymania się rysunku i wymagań projektanta.
- Betonowanie rozjeżdża układ stali, bo mieszanka jest zrzucana zbyt wysoko albo źle zawibrowana.
- Za dużo stali upchnięto w jednym miejscu, przez co beton nie ma miejsca, by dobrze otulić pręty i wypełnić przekrój.
Najbardziej zdradliwy jest błąd, którego nie widać od razu. Strop po zalaniu może wyglądać poprawnie, ale jeśli zbrojenie zostało źle ustawione, problemy wyjdą dopiero przy rysach, nadmiernym ugięciu albo po latach użytkowania. Dlatego przed betonowaniem potrzebny jest krótki, ale bardzo konkretny przegląd.
Co sprawdzić przed betonowaniem i tuż po nim
W tej fazie nie szukam „ładnego widoku”, tylko zgodności z projektem. To właśnie tutaj najłatwiej zatrzymać kosztowne poprawki, zanim beton wszystko przykryje. Ja zwykle sprawdzam pięć rzeczy: położenie prętów, wysokość otuliny, strefy dodatkowego dozbrojenia, stabilność szalunku i sposób betonowania.
- Czy zbrojenie leży na właściwej wysokości i nie zostało dociśnięte do deskowania albo przesunięte przez ekipę.
- Czy dystanse są stabilne i utrzymują dolną oraz górną warstwę tam, gdzie przewiduje projekt.
- Czy otwory i krawędzie są dodatkowo dozbrojone zgodnie z rysunkiem, bez improwizacji „na placu”.
- Czy szalunek i podpory wytrzymają beton, wibrację i ciężar ludzi pracujących przy wylewce.
- Czy beton będzie układany tak, by nie rozsunąć stali, a po zakończeniu zostanie zabezpieczony przed zbyt szybkim wysychaniem.
Po wylaniu stropu ważna jest pielęgnacja betonu: ochrona przed słońcem, wiatrem i zbyt szybkim odparowaniem wody, a w razie potrzeby także lekkie zraszanie lub przykrycie folią. Rozszalowanie i demontaż podpór trzeba zostawić zgodnie z projektem i zaleceniem kierownika, bo zbyt wczesne odciążenie potrafi popsuć nawet dobrze zbrojoną płytę. Z tak przygotowanego stropu można już wyciągnąć ostatnią, praktyczną lekcję.
Co mówi o stropie pierwsze kilka tygodni po rozszalowaniu
Po zdjęciu podpór nie kończy się moja uwaga na stropie. Przez pierwsze tygodnie patrzę, czy nie pojawiają się rysy nad podporami, czy nie ma nadmiernego ugięcia i czy tynk nie zaczyna pękać w miejscach, które powinny pracować spokojnie. Pojedyncze włoskowate rysy skurczowe nie muszą oznaczać awarii, ale rysy szerokie, rosnące albo pojawiające się w charakterystycznych strefach zawsze warto skonsultować z konstruktorem.
- Rysy przy podporach mogą sugerować, że zbrojenie górne nie pracuje tak, jak zakładał projekt.
- Wyraźne ugięcie środka przęsła zwykle oznacza problem z nośnością, geometrią albo zbyt wczesnym odciążeniem.
- Klawiszowanie i pękanie wykończenia często zdradza błędy w pracy całego układu, a nie tylko warstwy tynku.
- Zmiany po obciążeniu użytkowym warto obserwować, zwłaszcza gdy na stropie pojawiają się ciężkie wylewki, ścianki działowe albo duże meble.
Jeśli miałbym zostawić jedną zasadę, to byłaby ona bardzo prosta: zbrojenie ma odzwierciedlać pracę konstrukcji, a nie wygodę montażu. Gdy ktoś proponuje przesunięcie prętów, skrócenie zakładu albo rezygnację z dozbrojenia nad otworem, pytam najpierw, co na to projekt i jakie będą tego skutki dla ugięcia, rys i nośności. Dobrze wykonany strop nie potrzebuje później napraw „na raty”; jeśli układ zbrojenia jest logiczny, trzyma wysokość i ma właściwą otulinę, konstrukcja odwdzięcza się spokojniejszą pracą i większą trwałością na lata.
