Stopy fundamentowe to jeden z najprostszych, ale też najbardziej wymagających elementów posadowienia pod słupy. W tym tekście wyjaśniam, jak pracują, kiedy mają sens, jak je projektować i na co uważać na budowie, żeby uniknąć problemów z nośnością, osiadaniem i przebiciem.
Najważniejsze informacje o fundamentach pod słupy
- Ich zadaniem jest bezpieczne przekazanie obciążeń ze słupa do gruntu na możliwie dużej, stabilnej powierzchni.
- Przy osiowym obciążeniu najczęściej sprawdza się plan kwadratowy, a przy ograniczonym miejscu lub nietypowym słupie forma prostokątna.
- W projekcie liczy się nie tylko nośność gruntu, ale też osiadanie, przebicie, mimośrody i warunki wykonania.
- W praktyce warto zaczynać od sprawdzenia podłoża, a dopiero potem dobierać geometrię i zbrojenie.
- Najdroższe błędy to zbyt płytkie posadowienie, źle rozwiązane kotwy, za mała wysokość elementu i pośpiech przy betonowaniu.
Jak działa fundament pod słup
Ja patrzę na taki element jak na prosty mechanicznie, ale bardzo wrażliwy układ: słup oddaje obciążenie do niewielkiego obszaru, a zadaniem fundamentu jest rozproszyć je tak, by grunt przyjął je bez nadmiernych odkształceń. W praktyce chodzi nie tylko o ciężar pionowy, ale też o momenty od wiatru, siły poziome i mimośrody, które potrafią mocno zmienić sposób pracy całego układu.
- Obciążenia pionowe trafiają przez słup bezpośrednio na podstawę fundamentu i dalej na grunt.
- Mimośród powoduje nierówny nacisk na podłoże, więc element musi być odpowiednio sztywny i dobrze zbrojony.
- Siły poziome oraz momenty zginające są szczególnie ważne przy słupach stalowych, ramach i wiatrach.
- Osiadanie nie może być zbyt duże ani nierównomierne, bo wtedy cała konstrukcja zaczyna pracować gorzej, niż wynikałoby to z samej nośności gruntu.

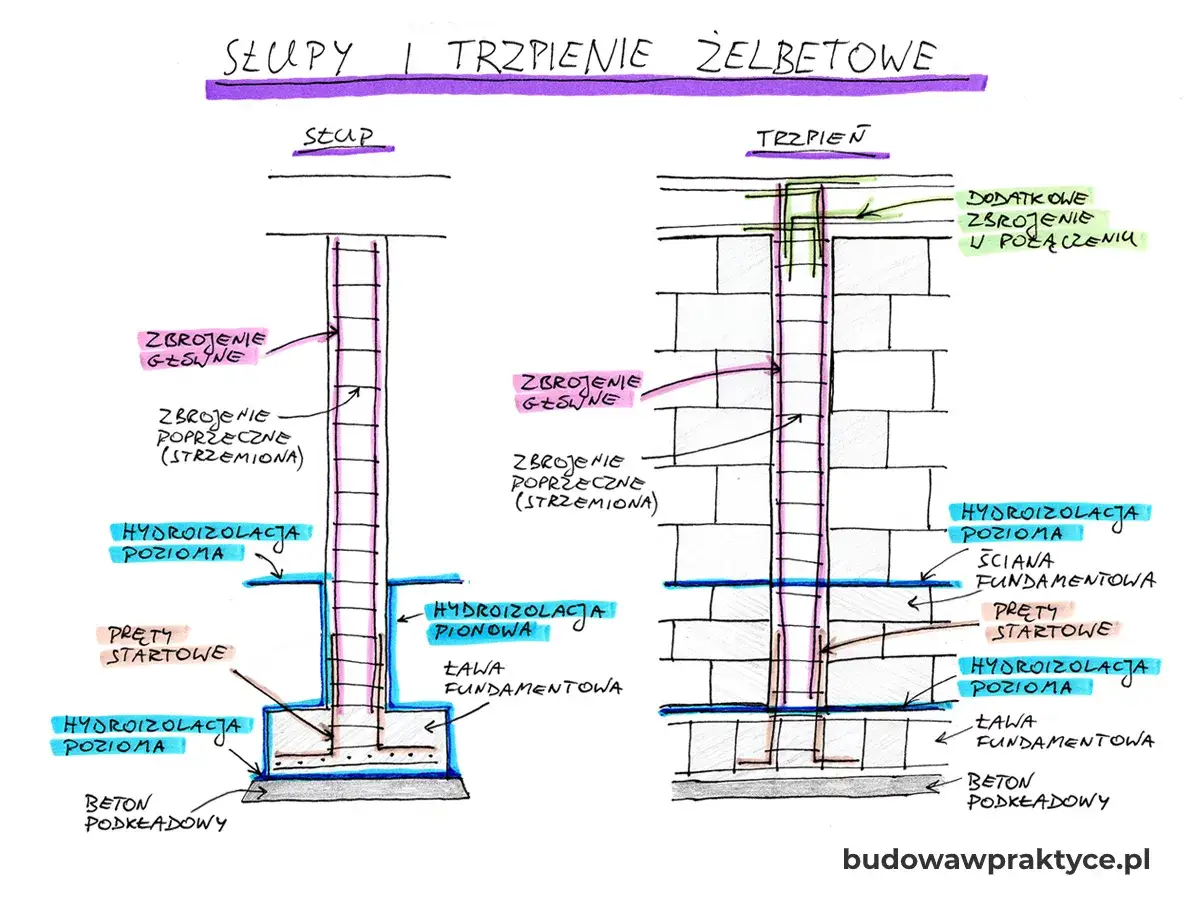

Warto też rozróżnić sam beton od całego węzła. Przy słupie stalowym obciążenie przenosi jeszcze płyta podstawy, śruby kotwiące i ewentualny cokolik, a przy słupie żelbetowym liczy się ciągłość przekazywania sił przez zbrojenie i geometrię elementu. Gdy ten łańcuch jest źle zaprojektowany, problem zwykle nie wychodzi od razu, tylko dopiero po czasie. Skoro wiadomo już, jak ten układ pracuje, przechodzę do tego, co w projekcie naprawdę decyduje o wymiarach.
Jak projektuje się fundament punktowy pod słup
Ja zawsze zaczynam od gruntu, a dopiero potem patrzę na beton. W projektowaniu nie wystarcza samo policzenie, ile słup „waży” na papierze, bo równie ważne są warunki podłoża, poziom wód gruntowych, głębokość posadowienia, rodzaj słupa i to, czy obciążenie działa osiowo, czy jednak jest przesunięte.
W praktyce najpierw sprawdza się dwa podstawowe obszary: stan graniczny nośności, czyli czy grunt i sam element wytrzymają obciążenia, oraz stan graniczny użytkowalności, czyli czy konstrukcja nie będzie osiadała za mocno albo nierówno. To właśnie dlatego projekt opiera się nie na „typowych wymiarach”, tylko na obliczeniach dla konkretnego obiektu.
- Nośność podłoża - grunt musi przyjąć nacisk bez utraty stateczności.
- Osiadanie - fundament może siadać, ale w granicach akceptowalnych dla całej konstrukcji.
- Przebicie - wysokość elementu musi być na tyle duża, by słup nie „przepchnął” go lokalnie.
- Zginanie i ścinanie - wysięgi poza lico słupa pracują jak wsporniki i wymagają odpowiedniego zbrojenia.
- Mimośród - jeśli obciążenie nie przechodzi przez środek, trzeba skorygować geometrię i układ zbrojenia.
Przy obciążeniu osiowym najczęściej przyjmuje się plan kwadratowy. Gdy brakuje miejsca albo przekrój słupa wymusza inną geometrię, rozwiązanie przechodzi w prostokąt. Z kolei przy większych obciążeniach wysokość elementu musi rosnąć tak, aby zapewnić nośność na przebicie, bo wtedy sama powierzchnia podstawy przestaje wystarczać. W nowoczesnej praktyce projektowej w Polsce punktem odniesienia jest zwykle Eurokod 7, ale dla inwestora ważniejsze od samej normy jest to, że fundament musi być policzony pod konkretny grunt i konkretne obciążenie.
Właśnie tu wychodzi najwięcej różnic między poprawnym projektem a „rysunkiem, który tylko wygląda sensownie”. Gdy geometria jest już ustalona, warto zobaczyć, jakie formy takiego fundamentu spotyka się najczęściej.
Rodzaje, które spotyka się najczęściej
W praktyce budowlanej nie ma jednego uniwersalnego kształtu. Dobór zależy od słupa, gruntu i miejsca na budowie. Ja zwykle patrzę na to tak: im prostsze warunki, tym prostszy fundament, ale im trudniejsze warunki, tym bardziej liczą się detale.
- Kwadratowy - najczęstszy przy osiowym obciążeniu i dość równym podłożu; ma prosty układ sił i zwykle dobrze wykorzystuje powierzchnię kontaktu z gruntem.
- Prostokątny - przydaje się, gdy słup ma przekrój prostokątny albo brakuje miejsca na plan kwadratu; wymaga uważniejszego sprawdzenia w dwóch kierunkach.
- Schodkowy - używany tam, gdzie trzeba uzyskać większą wysokość lub lepiej rozłożyć materiał bez robienia jednego masywnego bloku.
- Trapezowy - bywa korzystny materiałowo, ale ma swoją cenę: mniejszą wysokość użytkową i zwykle większe wymagania zbrojeniowe.
- Pod słup stalowy - to już nie tylko sam beton, ale cały węzeł z płytą podstawy, kotwami i dokładnym ustawieniem osi, bo najmniejszy błąd montażowy później trudno skorygować.
Jest jeszcze jedna praktyczna obserwacja: przy tym samym obciążeniu trapezowy wariant nie zawsze oznacza oszczędność. Jeśli traci się efektywną wysokość, zbrojenie potrafi wzrosnąć bardziej, niż inwestor zakłada na etapie rozmowy o kosztach. Dlatego kształt trzeba dobierać nie „na oko”, tylko po sprawdzeniu pracy całego przekroju. A skoro geometria ma znaczenie, równie ważne jest to, jak taki element się wykonuje na budowie.

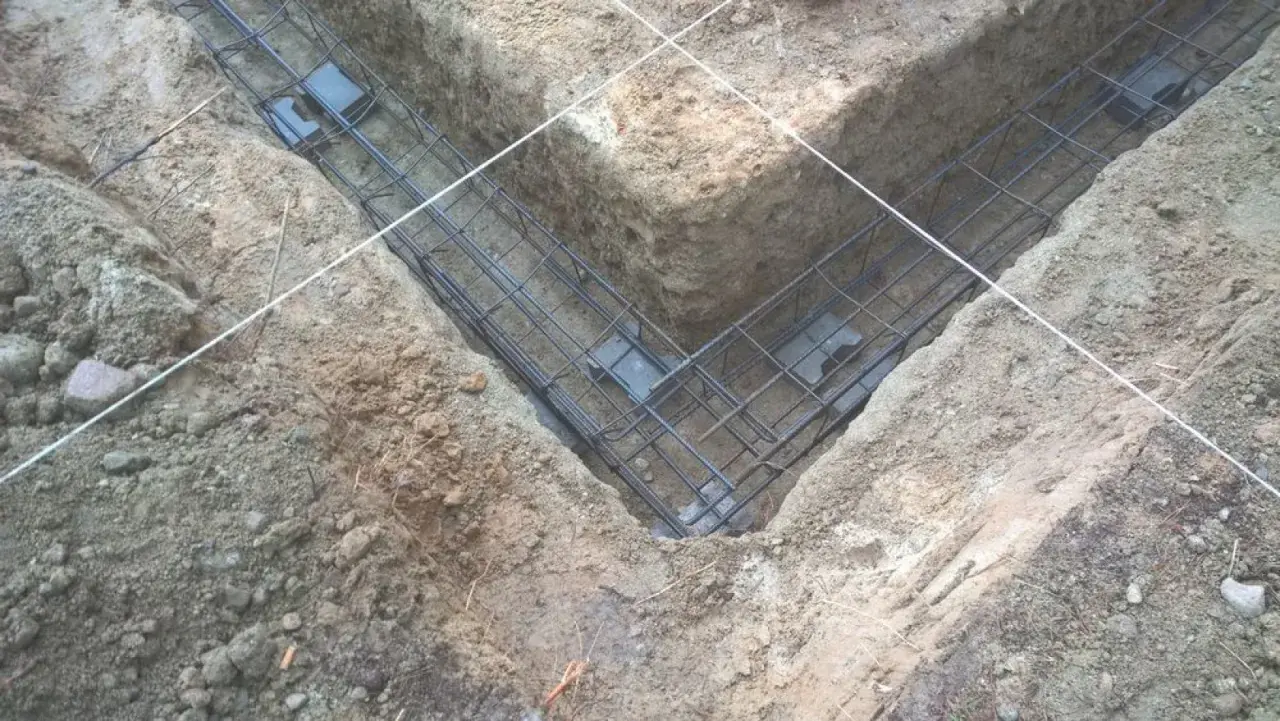

Jak wygląda wykonanie na budowie
Najwięcej problemów nie bierze się z samego projektu, tylko z pośpiechu przy realizacji. Dobra stopa może zostać osłabiona przez źle przygotowane dno wykopu, źle ustawione zbrojenie albo betonowanie bez kontroli. Z mojego punktu widzenia wykonanie warto traktować jak serię krótkich, ale krytycznych kroków.
- Wytyczenie osi i kontrola podłoża - zanim cokolwiek zostanie zabetonowane, trzeba potwierdzić zgodność z projektem i sprawdzić, czy grunt na dnie wykopu odpowiada założeniom.
- Wykop i przygotowanie dna - dno powinno pozostać nienaruszone; jeśli grunt został rozluźniony, trzeba go usunąć i odtworzyć warstwę nośną zgodnie z zaleceniami projektowymi.
- Warstwa wyrównawcza - gdy potrzebne jest wyrównanie poziomu, stosuje się chudy beton; praktycznie nie powinien być on zbyt gruby, a przy takim wyrównaniu przyjmuje się zwykle, że jego grubość nie przekracza 1/4 szerokości fundamentu.
- Zbrojenie i kotwy - trzeba zachować otulinę, rozstaw prętów i dokładne położenie śrub kotwiących, bo później to one „ustawiają” słup.
- Betonowanie i zagęszczenie - mieszankę trzeba ułożyć tak, by nie powstały pustki, szczególnie przy kotwach i w narożach.
- Pielęgnacja i zasypka - fundament nie powinien być zasypany, zanim nie osiągnie wymaganej wytrzymałości; przy wodzie gruntowej wcześniej planuje się odwodnienie i drenaż.
W praktyce bardzo cenię też prosty montażowy detal: przy słupach stalowych szablon do kotew. To drobiazg, który potrafi uratować cały węzeł, bo bez niego łatwo o rozjazd osi i późniejsze wiercenie, podkuwanie albo poprawki, które nie wyglądają dobrze ani technicznie, ani finansowo. Po etapie wykonania zostają już głównie błędy, które najtrudniej odkręcić - dlatego warto je nazwać wprost.
Najczęstsze błędy, które osłabiają fundament
W fundamentach punktowych błędów nie naprawia się lekko. Często są zakryte ziemią jeszcze tego samego dnia, a ujawniają się dopiero po miesiącach albo latach. Ja zwracam uwagę przede wszystkim na te rzeczy, bo to one najczęściej robią różnicę między poprawnym detalem a kosztowną poprawką.
- Zbyt płytkie posadowienie - fundament może pracować w strefie przemarzania albo na warstwie gruntu, która nie ma wymaganej nośności.
- Ignorowanie mimośrodu - jeśli obciążenie nie przechodzi przez środek, a projekt udaje, że wszystko jest osiowe, grunt dostaje nierówny nacisk.
- Za mała wysokość elementu - wtedy rośnie ryzyko przebicia i potrzeba większego zbrojenia.
- Błędne ustawienie kotew - szczególnie przy słupach stalowych taki błąd oznacza później poprawki trudne, drogie i czasochłonne.
- Za mała otulina zbrojenia - zbrojenie traci ochronę przed korozją i gorzej pracuje w czasie.
- Pośpieszne zasypanie - grunt wywiera nacisk na świeży beton, zanim osiągnie pełną wytrzymałość.
- Słaba pielęgnacja betonu - pęknięcia skurczowe i zbyt szybkie wysychanie potrafią osłabić powierzchnię oraz obniżyć trwałość.
W wielu realizacjach właśnie te pozornie małe niedociągnięcia decydują o tym, czy fundament będzie służył bez problemów, czy zacznie generować koszty po pierwszej zimie. Gdy projekt lub warunki gruntu robią się trudniejsze, trzeba też rozważyć, czy w ogóle fundament punktowy jest najlepszym wyborem.
Kiedy lepiej wybrać ławę, płytę albo pale
Pojedyncze fundamenty pod słupy zwykle mają sens wtedy, gdy osie słupów są oddalone od siebie o więcej niż około trzykrotność długości fundamentu, a grunt ma dość nośności, by nie trzeba było łączyć całego rzędu w jedną ławę. To praktyczna granica, nie dogmat, ale dobrze pokazuje moment, w którym prosta stopa przestaje być najrozsądniejsza.
| Rozwiązanie | Kiedy ma sens | Główna zaleta | Ograniczenie |
|---|---|---|---|
| Fundament punktowy | Izolowane słupy i dość dobre podłoże | Prosty, ekonomiczny i szybki w wykonaniu | Słabiej znosi duży mimośród i słaby grunt |
| Ława fundamentowa | Ściany lub rzędy słupów w jednej linii | Lepsze rozłożenie obciążeń liniowych | Mniej sensowna przy pojedynczych słupach |
| Płyta fundamentowa | Słabe lub nierówne podłoże, potrzeba ograniczenia różnic osiadań | Dobra współpraca z gruntem na większej powierzchni | Większe zużycie materiału i wyższy koszt |
| Pale | Bardzo słaby grunt lub duże obciążenia | Przekazanie obciążeń na głębsze, nośne warstwy | Większa złożoność i logistyka robót |
Najgorszy wybór to fundament punktowy na słabym gruncie tylko dlatego, że wygląda najprościej na rysunku. Ja wolę rozwiązanie trochę droższe na starcie niż tanie pozornie, a potem wymagające wzmacniania, podbijania albo napraw po kilku sezonach. Zostaje już ostatnia rzecz: co sprawdziłbym przed odbiorem, żeby nie wracać do tego elementu po roku.
Co sprawdziłbym przed odbiorem, żeby nie wracać do fundamentu po roku
Przed zasypaniem i odbiorem patrzę na fundament jak na punkt, od którego zależy reszta konstrukcji. Jeśli coś jest nie tak, później widać to już nie w betonie, tylko w ścianach, słupach, posadzkach albo w doklejonych naprawach. Dlatego warto zrobić krótki, rzeczowy przegląd.
- Zgodność z projektem - wymiary, rzędna posadowienia, położenie słupa i układ kotew muszą się zgadzać.
- Stan zbrojenia - trzeba sprawdzić otulinę, rozstaw, zakłady i czystość stali przed betonowaniem.
- Jakość betonu - liczy się nie tylko klasa, ale też sposób ułożenia, zagęszczenie i pielęgnacja po wylaniu.
- Odwodnienie i zasypka - woda nie powinna zostawać przy fundamencie, a zasypka musi być wykonana dopiero po osiągnięciu odpowiedniej wytrzymałości.
- Dokumentacja robót - protokoły, dostawy betonu i potwierdzenie zgodności z projektem przydają się, gdy pojawi się pytanie o odpowiedzialność albo późniejszy serwis.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to tę: w fundamentach pod słupy najwięcej daje nie „ładny rysunek”, tylko rzetelne połączenie trzech rzeczy - dobrego rozpoznania gruntu, poprawnej geometrii i starannego wykonania. To właśnie ten zestaw decyduje, czy konstrukcja będzie spokojnie pracowała przez lata, czy zacznie prosić o uwagę już po pierwszym większym obciążeniu.
