Dobrze zaprojektowane zbrojenie płyty fundamentowej decyduje o tym, czy cała konstrukcja będzie pracować równomiernie, czy zacznie łapać rysy już na etapie użytkowania. W praktyce liczą się nie tylko średnica prętów, ale też ich położenie, otulina, zakłady, naroża i strefy pod ścianami nośnymi. Poniżej pokazuję, jak czytać projekt, jak wygląda poprawny montaż i gdzie najczęściej pojawiają się błędy, które później trudno już naprawić.
Najważniejsze zasady, które decydują o trwałości płyty
- Stal nie zastępuje betonu - ma przejmować rozciąganie i ograniczać rysy, a nie „ratować” źle zaprojektowaną płytę.
- Jedna warstwa zbrojenia bywa wystarczająca tylko przy prostych, lekkich układach; przy większych obciążeniach zwykle potrzebne są dwie.
- Otulina, czyli warstwa betonu chroniąca pręty, w fundamentach najczęściej wynosi około 5 cm, ale zawsze wynika z projektu.
- Dystanse i stoliki zbrojarskie są równie ważne jak same pręty, bo utrzymują geometrię układu do czasu betonowania.
- Naroża, krawędzie i miejsca pod ścianami nośnymi wymagają lokalnego wzmocnienia, a nie przypadkowego „dorzucenia stali”.
- Betonowanie i pielęgnacja przesądzają o efekcie końcowym tak samo mocno jak sam projekt zbrojenia.
Jaką rolę pełni stal w płycie fundamentowej
W płycie fundamentowej beton odpowiada głównie za ściskanie, a stal za rozciąganie. To prosty podział, ale właśnie on tłumaczy, dlaczego sam beton nie wystarcza tam, gdzie konstrukcja pracuje nierówno, grunt ma zmienną nośność albo budynek przekazuje obciążenia punktowo w wybranych miejscach.
Ja patrzę na płytę jak na jedną dużą tarczę, która ma rozłożyć siły z budynku na grunt możliwie równomiernie. Gdy układ stalowy jest dobrze przemyślany, płyta mniej się ugięnie, lepiej znosi skurcz betonu i rzadziej pęka w strefach newralgicznych, zwłaszcza pod ścianami nośnymi, słupami, kominami czy przy dużych otworach.
W praktyce nie ma jednego uniwersalnego schematu. O tym, ile stali trzeba i gdzie ją zagęścić, decydują: obciążenia budynku, warunki gruntowe, rozpiętości między ścianami nośnymi, grubość samej płyty i sposób prowadzenia instalacji. Dlatego projekt konstrukcyjny nie jest formalnością, tylko punktem wyjścia do sensownego wykonania. Zanim wejdę w detale układu prętów, warto zobaczyć, kiedy wystarcza prostsze rozwiązanie, a kiedy konstruktor od razu przewiduje większy zapas stali.
Kiedy wystarczy jedna warstwa, a kiedy potrzebne są dwie
Nie każda płyta wygląda tak samo od strony zbrojenia. Najpierw sprawdza się bryłę budynku, rozkład ścian nośnych, miejsca skupienia obciążeń i grunt pod fundamentem. Dopiero potem wybiera się układ jednej albo dwóch warstw stali.
| Sytuacja | Typowe rozwiązanie | Dlaczego to działa |
|---|---|---|
| Prosta, zwarta bryła domu i równomierne obciążenia | Jedna warstwa zbrojenia albo prosty układ z lokalnymi wzmocnieniami | Siły rozkładają się dość równomiernie, więc nie trzeba komplikować konstrukcji bez potrzeby |
| Dom z ciężkimi ścianami nośnymi, kominem lub dużymi przeszkleniami | Dwie warstwy zbrojenia i zagęszczenie w strefach obciążeń | Zmniejsza to ugięcia i ogranicza rysy nad i pod miejscami największego nacisku |
| Budynek o nieregularnym rzucie, z wykuszami, uskokuami lub tarasami | Układ mieszany z dodatkowymi prętami w narożach i przy krawędziach | W takich miejscach najłatwiej o koncentrację naprężeń, więc trzeba je świadomie wzmocnić |
| Grunt o słabszych parametrach albo większe różnice osiadania | Rozbudowany układ zbrojenia, często z większą liczbą stref lokalnie dozbrojonych | Stal pomaga przejąć część pracy przy nierównym osiadaniu i ogranicza skutki odkształceń |
W domach jednorodzinnych spotyka się najczęściej pręty o średnicy 10-12 mm, układane w rozstawie około 15-20 cm, ale to tylko praktyczny punkt odniesienia, a nie gotowa recepta. Jedna warstwa nie oznacza słabszej płyty, a dwie warstwy nie są automatycznie lepsze - liczy się dopasowanie do obciążeń i gruntu. Gdy ten podział jest już jasny, przechodzę do detalu, który na budowie robi największą różnicę: jak ta stal ma być faktycznie ułożona.
Jak układa się pręty, dystanse i zakotwienia
Na rysunku wszystko wygląda czysto i logicznie, ale na budowie najważniejsze stają się rzeczy bardzo przyziemne: podparcie, rozstaw, połączenia i zachowanie otuliny. Otulina, czyli warstwa betonu między prętem a zewnętrzną powierzchnią elementu, chroni stal przed korozją i ogniem, a przy fundamentach zwykle celuje się w okolice 5 cm, o ile projekt nie przewiduje inaczej.
| Element | Po co go stosuję | Na co uważać |
|---|---|---|
| Dystanse | Utrzymują dolną warstwę prętów na właściwej wysokości | Nie mogą się zapadać w podłożu ani być rozmieszczone zbyt rzadko |

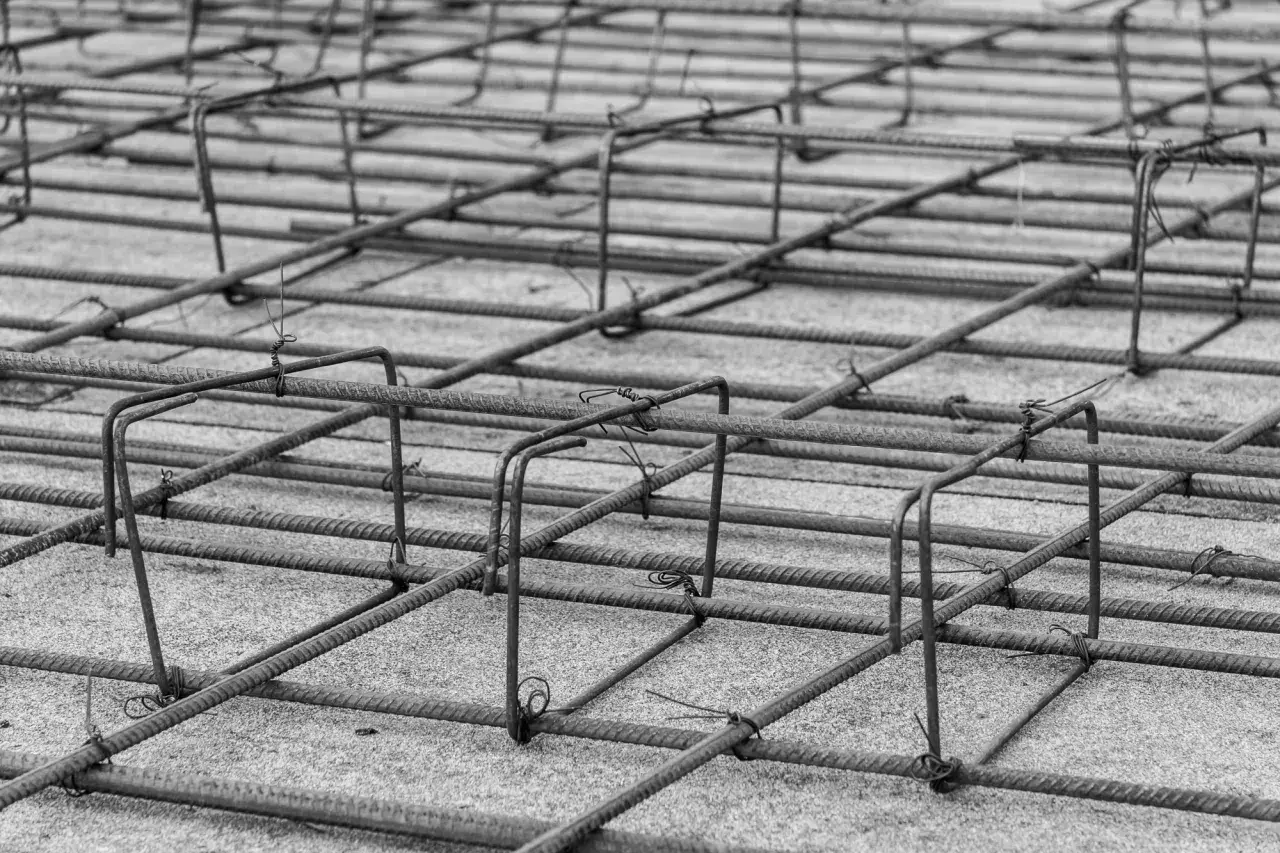

| Stoliki zbrojarskie | Trzymają górną warstwę zbrojenia nad dolną | Muszą być sztywne, żeby siatka nie „siadła” po wejściu ekipy na płytę |
| Pręty L i U | Wzmacniają naroża, krawędzie i strefy zmiany kierunku sił | Nie wolno ich skracać bez uzgodnienia z konstruktorem |
| Zakłady | Zapewniają przekazanie sił między dwoma prętami | Zakład to nie przypadkowe „nałożenie” prętów, tylko zaplanowana długość połączenia |
Dolna warstwa
Dolna siatka albo dolne pręty zwykle pracują tam, gdzie płyta jest najbardziej narażona na rozciąganie od ugięć i lokalnych przemieszczeń gruntu. Najważniejsze jest to, żeby nie leżały bezpośrednio na izolacji, folii ani gruncie. Potrzebują dystansów, bo bez nich projektowa otulina po prostu nie istnieje.
Ja zawsze zwracam uwagę, czy pod dolnym zbrojeniem jest miejsce na swobodny przepływ betonu. Jeśli pręty są „przyklejone” do podłoża, mieszanka nie oblepi ich prawidłowo i cała konstrukcja traci na jakości.
Górna warstwa
Górne zbrojenie odpowiada za strefy, w których płyta pracuje odwrotnie niż mogłoby się wydawać na pierwszy rzut oka - szczególnie nad podporami, pod ścianami nośnymi i przy lokalnych podwyższeniach obciążeń. Tu dobrze widać, dlaczego w wielu projektach stosuje się stoliki i dodatkowe podparcia, a nie tylko jedną warstwę rozłożoną „na płasko”.
Jeśli górna siatka opadnie podczas chodzenia po placu budowy, efekt jest prosty: otulina się zmienia, geometria się rozjeżdża, a beton przestaje pracować tak, jak założył projektant. To nie jest detal kosmetyczny, tylko realna różnica konstrukcyjna.
Przeczytaj również: Fundamenty czy płyta: co wybrać, aby uniknąć wysokich kosztów?
Naroża, krawędzie i otwory
To właśnie w narożach i przy krawędziach najczęściej pojawiają się koncentracje naprężeń. Dlatego stosuje się tam dodatkowe pręty, najczęściej w kształcie L lub U, które lepiej kotwią siły w betonie. W praktyce to jeden z tych elementów, których nie da się sensownie „zastąpić” przypadkowym docięciem siatki.

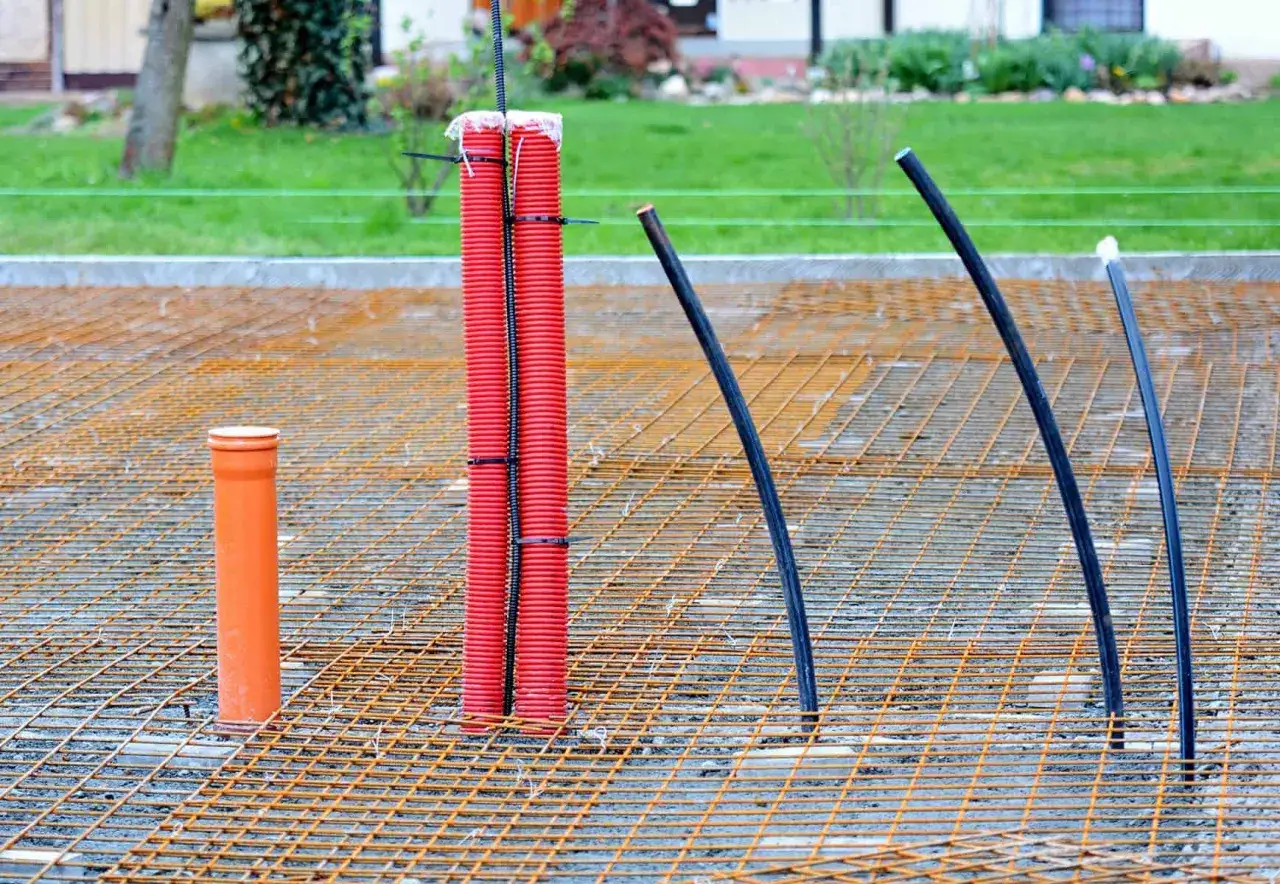

Przejścia instalacyjne też wymagają uwagi. Jeśli rura kanalizacyjna, peszel albo przepust przecina strefę zbrojenia, trzeba to uwzględnić wcześniej, a nie wycinać prętów na miejscu bez uzgodnienia. W budownictwie jednorodzinnym właśnie takie drobiazgi decydują, czy wykonanie będzie naprawdę zgodne z projektem. Skoro układ stali jest już zrozumiały, trzeba jeszcze wiedzieć, jakich błędów unikać, bo one zdarzają się częściej niż same błędy projektowe.
Najczęstsze błędy, które psują dobrze zaprojektowaną płytę
- Brak lub złe rozmieszczenie dystansów - pręty siadają na izolacji albo na podłożu i otulina przestaje istnieć w praktyce.
- Zbyt mała otulina - stal jest za blisko powierzchni, więc szybciej koroduje i gorzej współpracuje z betonem.
- Za krótkie zakłady prętów - połączenie nie przenosi sił tak, jak powinno, mimo że wizualnie wszystko wygląda poprawnie.
- Przecinanie zbrojenia pod instalacje bez projektu zamiennego - to jeden z najgorszych nawyków, bo osłabia dokładnie tę strefę, która ma pracować.
- Brak dodatkowego dozbrojenia w narożach i przy ścianach nośnych - płyta może wtedy rysować w miejscach, które z pozoru nie wyglądają groźnie.
- Chodzenie po zbrojeniu bez kontroli - siatki się deformują, a projektowa wysokość warstw przestaje się zgadzać z rzeczywistością.
- Betonowanie z przerwami i bez zagęszczania - powstają słabe strefy i puste przestrzenie wokół stali.
Widziałem płyty, które na etapie montażu wyglądały świetnie, a później traciły jakość przez zwykłe pośpiechy: ktoś wszedł na siatkę, ktoś przesunął dystanse, ktoś dociął pręt „bo kolidował z rurą”. To nie są małe potknięcia, tylko miejsca, w których konstrukcja zaczyna odstawać od projektu. Dlatego zanim beton ruszy na płytę, trzeba zrobić jeszcze jeden porządny przegląd całości.
Co sprawdzić przed betonowaniem i w pierwszych dniach po nim
Najlepiej traktować odbiór zbrojenia jak ostatnią szansę na poprawki. Po wlaniu betonu nie ma już miejsca na zgadywanie. Ja zawsze sprawdzam kilka rzeczy w tej samej kolejności, bo wtedy nic nie umyka.
- Odbiór konstrukcyjny - zbrojenie powinien zaakceptować kierownik budowy albo inspektor, zanim pojawi się beton.
- Geometria i otulina - pręty muszą trzymać wysokość, rozstaw i zakład zgodnie z projektem.
- Stabilność układu - siatka nie może się kołysać, uginać ani przesuwać pod naciskiem stopy.
- Czystość stali - pręty nie powinny być zabrudzone ziemią, lodem, olejem ani luźną rdzą.
- Instalacje i przepusty - wszystkie przejścia muszą być unieruchomione i zgodne z dokumentacją.
- Jednorazowe betonowanie - przy płycie bardzo ważna jest ciągłość procesu, żeby nie robić niepotrzebnych styków roboczych.
- Zagęszczanie mieszanki - buława wibracyjna pomaga usunąć powietrze i dobrze oblepić stal.
- Pielęgnacja po wylaniu - beton trzeba chronić przed zbyt szybkim wysychaniem, słońcem, wiatrem i chłodem.
W praktyce pierwszy tydzień po betonowaniu jest krytyczny. Jeśli pogoda jest ciepła i sucha, płyta potrzebuje regularnej pielęgnacji, bo skurcz powierzchniowy potrafi szybko zrobić mikrorysy. Jeśli jest chłodno, trzeba pilnować warunków dojrzewania betonu i nie obciążać płyty zbyt wcześnie. Do domów jednorodzinnych najczęściej stosuje się betony klasy co najmniej C20/25, a często C25/30, ale ostateczny dobór zawsze wynika z projektu i warunków pracy konstrukcji.
Po takim przeglądzie zwykle widać od razu, czy ekipa naprawdę pilnowała detali, czy tylko „mniej więcej” odtworzyła rysunek z projektu. Z tego wynika ostatnia rzecz, którą warto zapamiętać, zanim zaczniesz liczyć oszczędności na stali.
Na czym naprawdę nie warto oszczędzać przy płycie
Jeśli miałbym wskazać kilka elementów, na których oszczędzanie najczęściej mści się po czasie, wymieniłbym projekt konstrukcyjny, badania gruntu, dystanse, nadzór i pielęgnację betonu. To nie są dodatki. To rzeczy, które decydują, czy płyta będzie bezproblemową bazą pod dom, czy źródłem późniejszych poprawek.
- Projekt - bez niego nie wiadomo, gdzie naprawdę pracuje konstrukcja i gdzie trzeba zagęścić stal.
- Geotechnika - grunt potrafi zmienić więcej, niż laik zakłada na początku.
- Dystanse i stoliki - tanie elementy, które ratują geometrię całego zbrojenia.
- Beton i jego pielęgnacja - tu oszczędność bywa pozorna, bo później kosztuje naprawy.
- Nadzór nad zmianami na budowie - każda korekta pręta, otworu albo zakładu powinna mieć uzasadnienie, a nie być efektem improwizacji.
Największe ryzyko zwykle nie wynika z samego projektu, tylko z tego, co dzieje się między rysunkiem a placem budowy. Jeśli ten etap jest dopilnowany, płyta fundamentowa ma bardzo dobrą szansę pracować równo, bez nadmiernych rys i bez problemów, które później trudno już odwrócić. To właśnie dlatego przy fundamentach wolę dokładność od improwizacji i prostą zasadę: lepiej zrobić mniej, ale zgodnie z projektem, niż poprawiać to po betonowaniu.
