Wymiana pojedynczego kontaktu na podwójny wygląda niewinnie, ale w puszce łatwo pomylić przewód fazowy, neutralny i ochronny albo stworzyć połączenie, które będzie się grzało pod obciążeniem. Wyjaśniam, jak działa mostkowanie podwójnego gniazdka, kiedy potrzebne są dodatkowe przewody, jak rozpoznać zaciski oraz których rozwiązań w starej instalacji lepiej nie wykonywać samodzielnie.
Trzy żyły i właściwy zacisk decydują o bezpiecznym podwójnym gnieździe
- L, N i PE łączy się równolegle, a nie szeregowo.
- Kolory przewodów są wskazówką, ale w starej instalacji trzeba je potwierdzić pomiarem.
- Nie każdy mechanizm wymaga własnych mostków, ponieważ część gniazd ma fabryczne połączenia wewnętrzne.
- Przewodu PE nie wolno łączyć z N w nowoczesnej instalacji.
- Po montażu potrzebne są pomiary, a nie tylko sprawdzenie, czy urządzenie działa.
Mostkowanie podwójnego gniazdka polega na połączeniu równoległym
W typowym podwójnym gnieździe oba miejsca mają otrzymać to samo napięcie 230 V. Oznacza to połączenie zacisku fazowego z fazowym, neutralnego z neutralnym i ochronnego z ochronnym. Potocznie mówi się czasem o podłączeniu „szeregowym”, ale elektrycznie jest to układ równoległy.
Przewód fazowy L najczęściej ma kolor brązowy, czarny lub szary, neutralny N jest niebieski, a ochronny PE żółto-zielony. Nie traktuję jednak kolorów jako dowodu, szczególnie w instalacji starszej, przerabianej albo wykonanej niezgodnie z dzisiejszymi zasadami. Oznaczenia na mechanizmie i pomiar dwubiegunowym są ważniejsze niż przyzwyczajenie do tego, po której stronie ma być faza.
Jeżeli bolec ochronny znajduje się u góry, często przyjmuje się położenie fazy po lewej stronie, a neutralnego po prawej. To jednak nie zastępuje oznaczeń L i N na konkretnym modelu. Najważniejsze jest prawidłowe podłączenie przewodu ochronnego oraz zachowanie ciągłości ochrony, a nie samo działanie podłączonego urządzenia.
Gniazdo z mostkami fabrycznymi
W wielu nowoczesnych mechanizmach oba moduły są już połączone wewnątrz. Wtedy przewód zasilający podłącza się tylko do zacisków oznaczonych L, N i symbolem ochrony, bez dorabiania krótkich odcinków między częściami. Nie dokładałbym mostków na ślepo, bo można zdublować połączenie albo naruszyć sposób przewidziany przez producenta.
Gniazdo z rozdzielonymi zaciskami

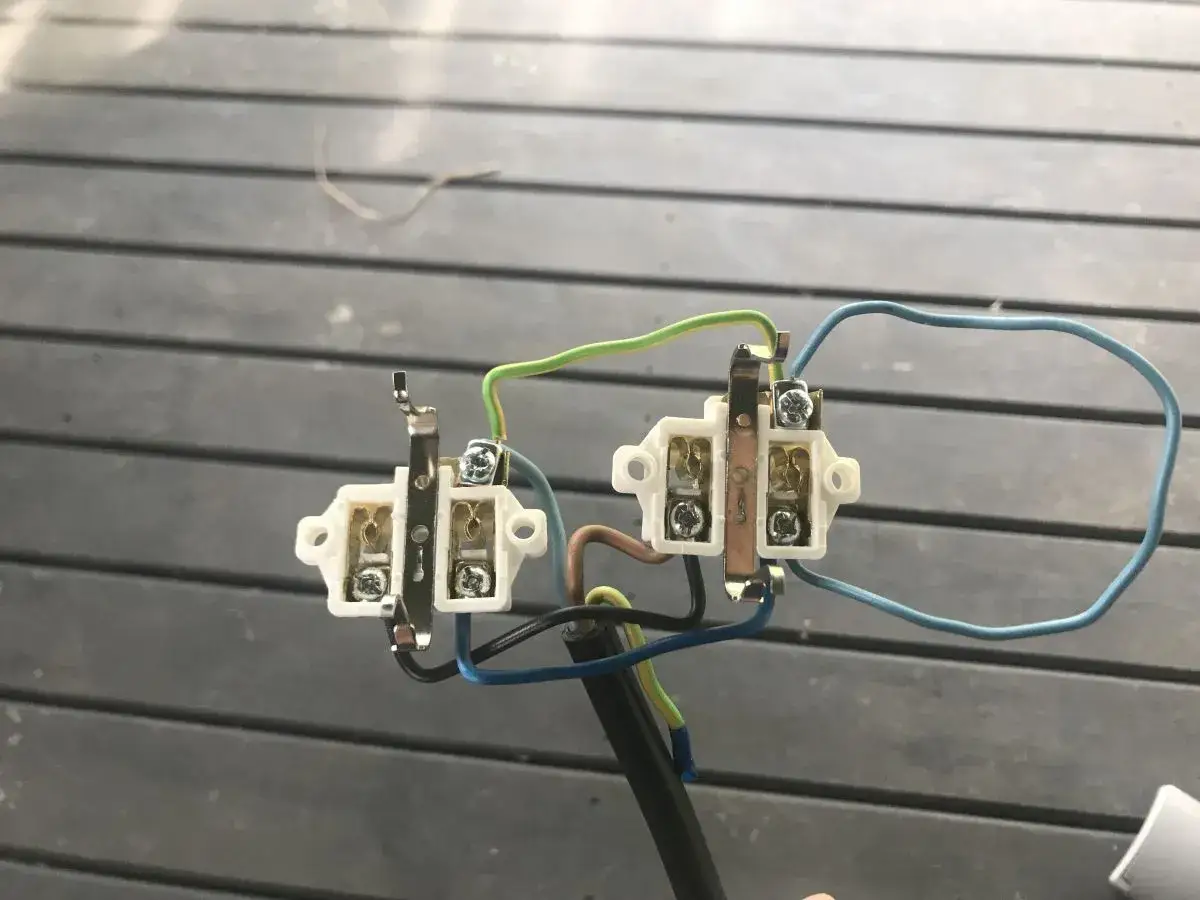

Jeśli dwa moduły mają osobne zaciski, potrzebne są trzy mostki wykonane przewodami o przekroju zgodnym z obwodem i instrukcją urządzenia. Mostek L łączy tylko zaciski fazowe, mostek N tylko neutralne, a przewód żółto-zielony trafia do zacisków ochronnych. Nie wolno używać przewodu ochronnego jako przewodu roboczego ani łączyć zacisków według ich położenia bez sprawdzenia symboli.
Co przygotować przed otwarciem puszki

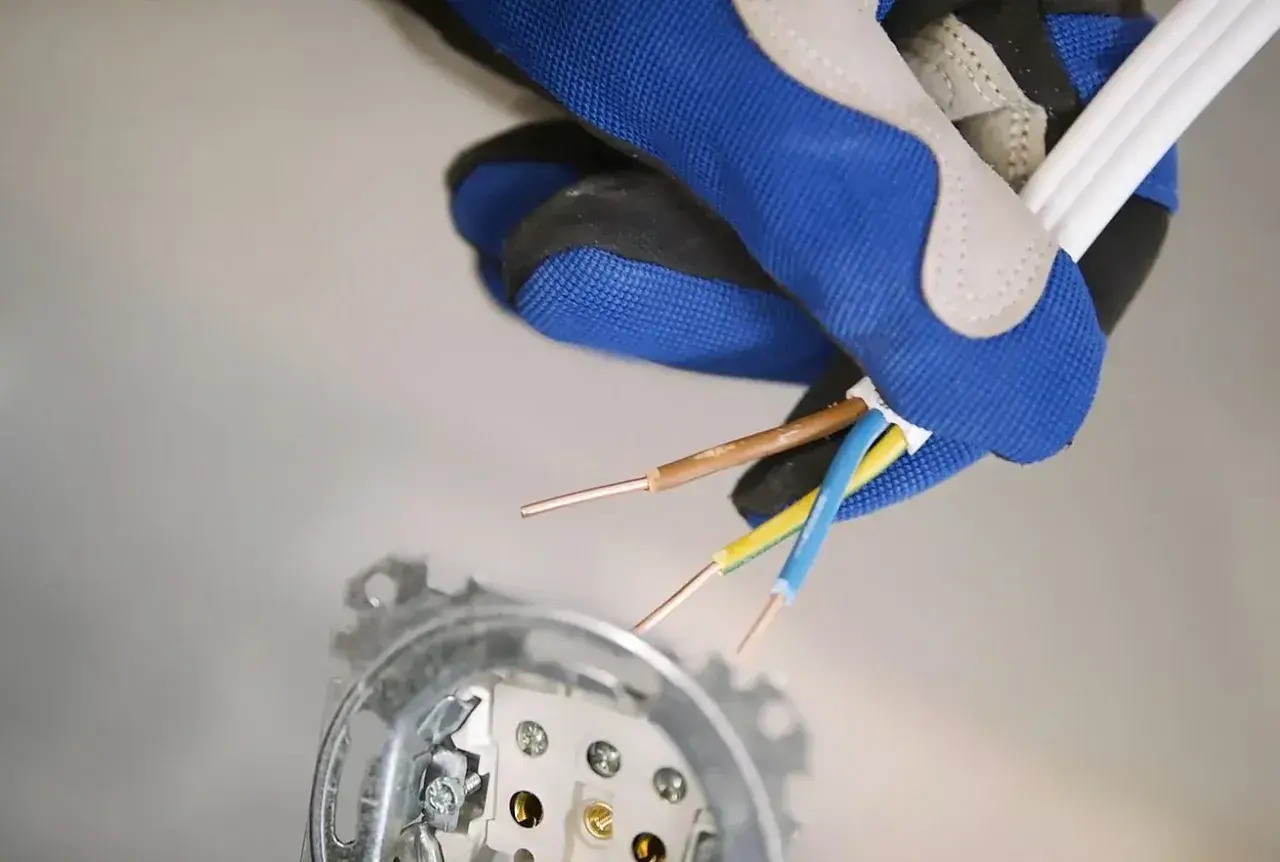

Zanim odkręcę stare gniazdo, przygotowuję dwubiegunowy tester napięcia, izolowany śrubokręt, szczypce, obcinak i przewód na mostki, jeśli mechanizm ich wymaga. Przydaje się też latarka oraz aparat w telefonie, aby udokumentować układ przewodów przed demontażem. Próbnik neonowy nie jest wystarczającym narzędziem do potwierdzenia braku napięcia.
Najpierw wyłączam właściwy wyłącznik nadprądowy, a jeśli nie mam pewności, który obwód zasila gniazdo, odłączam zasilanie szerszego fragmentu instalacji. Brak światła lub niedziałające urządzenie nie oznacza jeszcze, że przewody są bez napięcia. Tester trzeba sprawdzić przed pomiarem na znanym źródle napięcia, wykonać pomiar w puszce i ponownie sprawdzić tester.
Nie zaczynam pracy, gdy przewody są nadpalone, kruche, bardzo krótkie albo mają nieczytelne kolory. Takie objawy mogą wskazywać na luźny styk, przeciążenie lub wcześniejsze przegrzanie. Wtedy sama wymiana frontu gniazda nie rozwiązuje problemu, a dalszą diagnostykę powinien wykonać elektryk.
Przeczytaj również: Instalacja elektryczna w domu - Uniknij kosztownych błędów
Przekrój przewodu i obciążenie
W obwodach gniazd często spotyka się przewody 3 × 2,5 mm² zabezpieczone wyłącznikiem 16 A, ale nie jest to uniwersalna recepta dla każdej instalacji. O doborze zabezpieczenia decydują między innymi sposób ułożenia przewodu, długość obwodu, warunki chłodzenia i projekt. Przy napięciu 230 V zabezpieczenie 16 A odpowiada teoretycznie mocy około 3,68 kW, lecz nie oznacza to, że każde podwójne gniazdo można bez ograniczeń obciążać taką mocą.
Dwa otwory nie tworzą dodatkowego obwodu. Jeżeli do jednego podwójnego gniazda podłączymy czajnik o mocy 2,2 kW i grzejnik o mocy 2 kW, suma obciążenia może przekroczyć możliwości obwodu, mimo że mechanizm ma dwa miejsca. To jeden z częstszych błędów w kuchniach i pomieszczeniach gospodarczych.
Jak wykonać połączenie krok po kroku
Poniższy opis dotyczy wyłącznie sprawnej, rozpoznanej instalacji jednofazowej oraz mechanizmu przeznaczonego do takiego montażu. Jeśli w puszce występują dwa różne obwody, przewód PEN, brak ochronnego PE albo nie masz pewności, co widzisz, przerwij pracę przed rozłączeniem przewodów.
- Odłącz zasilanie i sprawdź jego brak testerem dwubiegunowym na wszystkich przewodach.
- Wyjmij stary mechanizm i sprawdź, ile przewodów doprowadzono do puszki oraz czy nie są uszkodzone.
- Odczytaj oznaczenia na nowym gnieździe. Poszukaj zacisków L, N i symbolu styku ochronnego.
- Podłącz przewód fazowy do L, neutralny do N, a żółto-zielony do zacisku ochronnego.
- Jeżeli producent nie zastosował połączeń wewnętrznych, wykonaj krótkie mostki L-L, N-N i PE-PE.
- Sprawdź, czy żadna żyła nie wysuwa się z zacisku i czy izolacja nie została zaciśnięta w miejscu przeznaczonym na metal przewodu.
- Ułóż przewody bez ostrych załamań, zamocuj mechanizm w puszce i dopiero wtedy załóż ramkę oraz pokrywę.
Długość odizolowanego końca dobieram zgodnie z oznaczeniem na mechanizmie lub instrukcją producenta. Zbyt krótki odcinek trzyma się słabo, a zbyt długi może pozostawić odsłoniętą miedź poza zaciskiem. Moment dokręcenia również powinien wynikać z dokumentacji, ponieważ mocne dokręcenie nie zawsze oznacza dobre dokręcenie.
Jeśli do jednego zacisku trzeba doprowadzić przewód przychodzący, wychodzący i mostek, najpierw sprawdzam, czy zacisk jest dopuszczony do takiej liczby żył i ich przekroju. Gdy nie jest, stosuję odpowiednie złącze instalacyjne w puszce oraz pojedynczy przewód od złącza do zacisku. Upychanie kilku żył pod jedną śrubą bez zgody producenta może stworzyć punkt grzania.
Kiedy prosty schemat przestaje być bezpieczny
Największej ostrożności wymaga stara instalacja dwuprzewodowa w układzie TN-C. Może w niej występować przewód PEN, który pełni jednocześnie funkcję neutralną i ochronną. Nie wolno samodzielnie zakładać, że niebieska żyła jest neutralna albo że wystarczy dorobić mostek między N i bolcem. Rozdział PEN na PE i N ma swoje warunki techniczne i nie powinien być wykonywany metodą prób i błędów przy samym gnieździe.
W nowoczesnych obwodach przewód PE i N muszą pozostać rozdzielone za miejscem rozdziału instalacji. Połączenie ich w gnieździe może spowodować zadziałanie wyłącznika różnicowoprądowego, a w niektórych sytuacjach stworzyć zagrożenie pojawienia się napięcia na dostępnych metalowych częściach urządzenia. Nie wykonuje się mostka N-PE tylko dlatego, że w puszce brakuje osobnej żyły ochronnej.
Inny przypadek to gniazdo z możliwością rozdzielenia zasilania, na przykład dla dwóch niezależnie sterowanych odbiorników. Usunięcie fabrycznej blaszki lub podłączenie dwóch obwodów wymaga znajomości układu, zabezpieczeń i zasad odłączania. Zasilanie dwóch modułów z różnych obwodów może sprawić, że po wyłączeniu jednego zabezpieczenia część gniazda nadal pozostanie pod napięciem.
| Sytuacja w puszce | Rozsądne działanie |
|---|---|
| Jeden przewód 3-żyłowy i sprawne oznaczenia | Podłączenie zgodnie z zaciskami oraz instrukcją mechanizmu |
| Dwa osobne moduły bez fabrycznych mostków | Mostki L-L, N-N i PE-PE o właściwym przekroju |
| Dwa przewody bez osobnego PE | Nie zakładać gniazda z bolcem bez oceny instalacji |
| Stary przewód PEN | Ocena i pomiary wykonane przez elektryka |
| Przewody nadpalone lub luźne | Usunięcie przyczyny uszkodzenia, nie tylko wymiana gniazda |
Błędy, które później kończą się grzaniem albo porażeniem
Najczęściej spotykam sytuację, w której ktoś kieruje się wyłącznie kolorami albo zakłada, że wszystkie podwójne gniazda mają identyczny układ zacisków. Tymczasem jeden model ma wspólne połączenia, drugi wymaga mostków, a trzeci może mieć rozdzielone sekcje. Instrukcja konkretnego mechanizmu jest ważniejsza niż schemat znaleziony dla innego produktu.
- Brak kontroli napięcia po wyłączeniu zabezpieczenia. Wyłącznik może opisywać inny obwód niż ten, nad którym pracujemy.
- Łączenie przewodów skrętką i zaklejanie taśmą zamiast użycia zatwierdzonego złącza.
- Mostkowanie tylko L i N przy pominięciu ciągłości przewodu ochronnego.
- Wpychanie mechanizmu na siłę do zbyt płytkiej puszki, co może poluzować zaciski.
- Wykorzystanie starego przewodu z nadpaloną końcówką bez odcięcia uszkodzonego fragmentu.
- Łączenie N z PE w gnieździe bez rozpoznania układu sieci.
Po montażu nie ograniczam się do włożenia ładowarki i sprawdzenia, czy działa. Elektryk powinien zweryfikować między innymi poprawność przewodu ochronnego, impedancję pętli zwarcia, działanie RCD, jeśli występuje, oraz polaryzację. Sam fakt, że urządzenie się uruchamia, mówi bardzo niewiele o jakości ochrony przeciwporażeniowej.
Wyłącznik różnicowoprądowy o czułości 30 mA jest często stosowany jako dodatkowa ochrona obwodów gniazd, ale nie zastępuje prawidłowego przewodu PE ani sprawnego zabezpieczenia nadprądowego. Przycisk TEST można nacisnąć zgodnie z instrukcją aparatu, lecz pełne sprawdzenie instalacji wymaga odpowiednich pomiarów.
Jak ocenić efekt przed założeniem ramki
Przed zamknięciem gniazda sprawdzam, czy każdy przewód trzyma się zacisku, czy miedź nie wystaje i czy żadna izolacja nie została przecięta. Mechanizm powinien wejść do puszki bez używania nadmiernej siły, a przewody powinny układać się tak, aby nie naciskały na zaciski. Stabilne mechaniczne zamocowanie ma znaczenie równie duże jak właściwy schemat elektryczny.
Jeżeli gniazdo po uruchomieniu zasilania iskrzy, wydaje trzaski, nagrzewa się, pachnie spalenizną albo działa tylko przy poruszeniu wtyczką, natychmiast wyłączam obwód. Nie próbuję wtedy „dokręcić czegoś na szybko” pod napięciem. Takie objawy wskazują na wadliwy styk, uszkodzony mechanizm lub problem w przewodach.
W domu warto też sprawdzić, co naprawdę zasila dany obwód. Podwójny kontakt w kuchni może wyglądać tak samo jak ten w sypialni, ale pracować przy zupełnie innym obciążeniu. Rozbudowa liczby gniazd nie zwiększa mocy instalacji, dlatego przy sprzętach o dużym poborze lepszym rozwiązaniem bywa osobny obwód wykonany zgodnie z projektem.
Najbezpieczniejsza decyzja zależy od stanu instalacji
W sprawnej, współczesnej instalacji i przy mechanizmie z opisanymi zaciskami połączenie dwóch modułów jest przewidywalne: L do L, N do N, PE do PE, bez skrótów i bez łączenia przewodu ochronnego z neutralnym. Najwięcej problemów bierze się nie z samego mostka, lecz z nieznanego układu przewodów, przeciążenia albo słabego zacisku.
Jeśli przewody są krótkie, stare, nadpalone, dwużyłowe lub nie wiadomo, czy należą do jednego obwodu, wymiana gniazda przestaje być prostą czynnością montażową. W takiej sytuacji rozsądniej zlecić identyfikację i pomiary elektrykowi, a samodzielnie ograniczyć się do wyboru odpowiedniego osprzętu. Dobrze wykonane podwójne gniazdo ma nie tylko działać, ale też zachować ochronę użytkownika przez lata.
