Gdy podczas remontu trzeba dobrać przewód do gniazda, oświetlenia albo zasilania urządzenia, sam napis na opakowaniu nie wystarcza. Znajomość budowy przewodu elektrycznego pomaga zrozumieć, za co odpowiada żyła, izolacja, ekran i powłoka oraz dlaczego ten sam przekrój nie zawsze oznacza takie same możliwości. Poniżej wyjaśniam, jak czytać oznaczenia, dobierać przewody do warunków pracy i unikać błędów, które mogą prowadzić do przegrzewania instalacji.
Najważniejsze informacje o konstrukcji i doborze przewodów
- Żyła przewodząca przenosi prąd, a jej materiał i przekrój wpływają na obciążalność oraz spadek napięcia.
- Izolacja oddziela żyłę od otoczenia i musi być dopasowana do napięcia, temperatury oraz miejsca ułożenia.
- Kolory żył wskazują funkcję przewodu, ale w starej instalacji nie wolno ufać samemu kolorowi.
- Przekrój 1,5 lub 2,5 mm² to typowe wartości, a nie uniwersalna recepta dla każdego obwodu.
- Kabel z powłoką, ekranem lub pancerzem stosuje się wtedy, gdy instalacja wymaga dodatkowej ochrony mechanicznej lub elektrycznej.

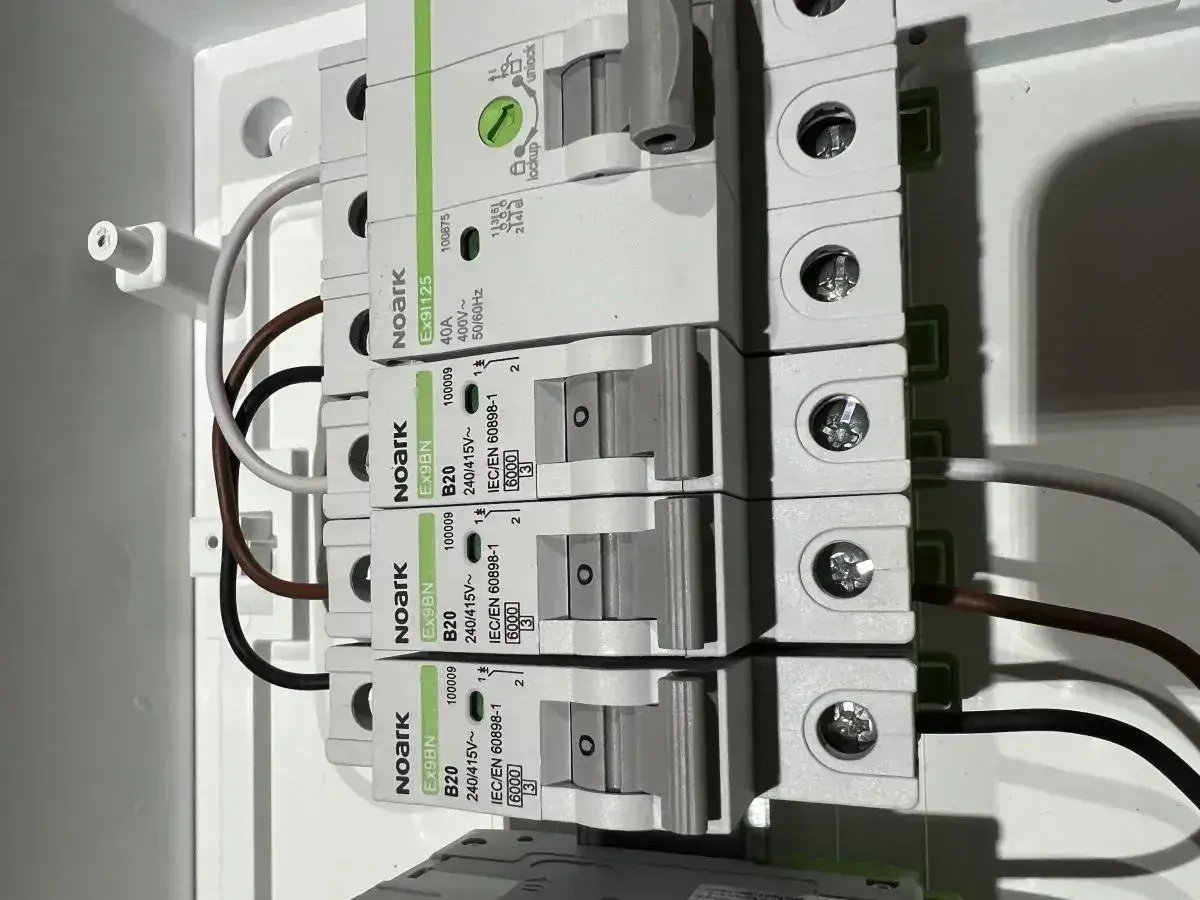

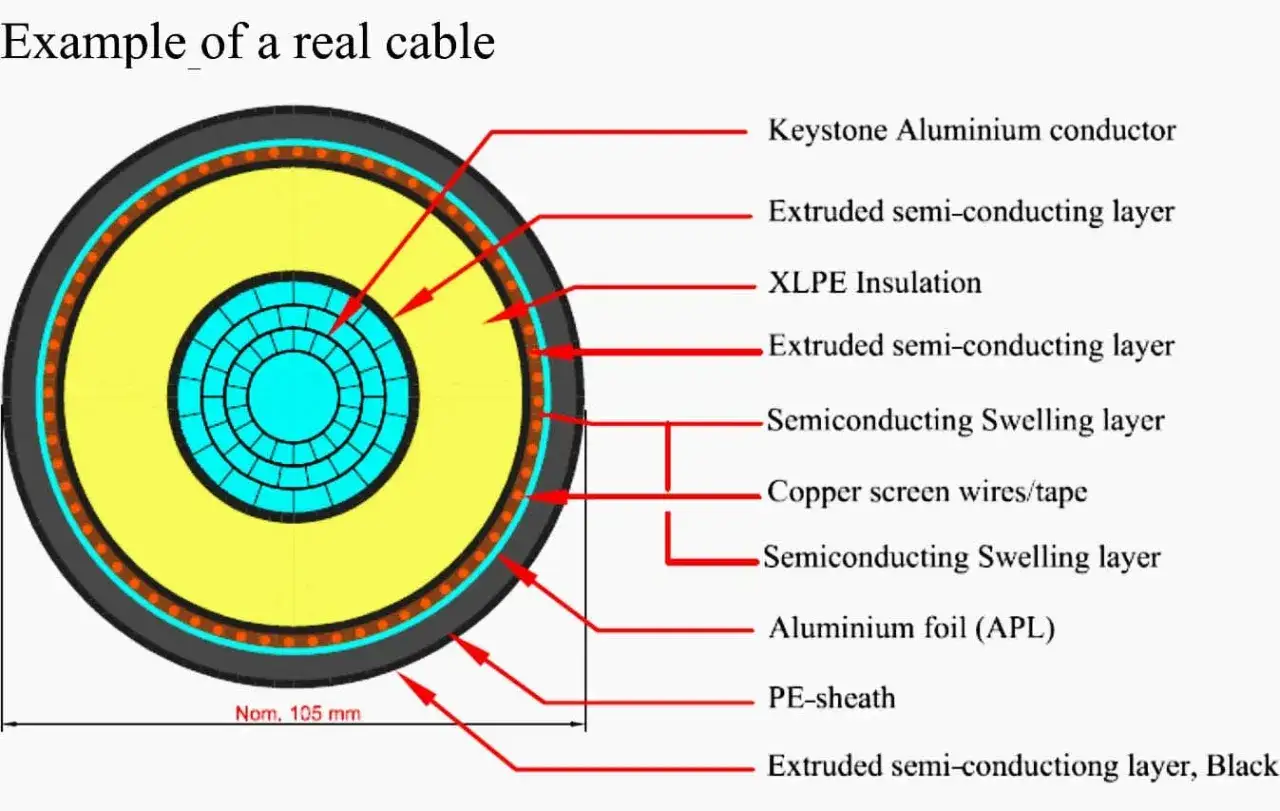

Co znajduje się pod powłoką przewodu
Najprostszy przewód może składać się tylko z metalowej żyły i izolacji. Bardziej rozbudowany kabel ma jeszcze wypełnienie, ekran, pancerz oraz zewnętrzną powłokę. Każda warstwa pełni inną funkcję, dlatego uszkodzenie izolacji nie jest tym samym co uszkodzenie powłoki.
Żyła przewodząca odpowiada za przepływ prądu
W środku znajduje się żyła wykonana najczęściej z miedzi albo aluminium. Miedź ma dobrą przewodność, jest łatwiejsza do zakończenia w zacisku i dlatego dominuje w instalacjach wewnętrznych. Aluminium jest lżejsze i często korzystniejsze cenowo przy dużych przekrojach, ale wymaga właściwych zacisków oraz większej uwagi przy łączeniu.
Żyła może być jednodrutowa, czyli sztywna, albo wielodrutowa. Drut dobrze sprawdza się w stałych instalacjach podtynkowych, natomiast linka jest wygodniejsza tam, gdzie przewód trzeba często zginać lub podłączyć do ruchomego urządzenia. Linkę w zacisku zwykle kończy się tulejką, o ile producent aparatu dopuszcza takie rozwiązanie.
Izolacja chroni przed zwarciem i porażeniem
Najczęściej spotykana jest izolacja z PVC. W przewodach przeznaczonych do trudniejszych warunków stosuje się także polietylen usieciowany XLPE, gumę albo materiały bezhalogenowe. Izolacja musi wytrzymać nie tylko napięcie, lecz także temperaturę, wilgoć, promieniowanie UV i naprężenia występujące podczas montażu.
Nie należy mylić izolacji żyły z powłoką zewnętrzną. Izolacja otacza pojedynczą żyłę, a powłoka zabezpiecza cały przewód lub kabel. W płaskim przewodzie instalacyjnym kilka izolowanych żył znajduje się obok siebie, natomiast w kablu okrągłym mogą być dodatkowo otoczone wypełnieniem i wspólnym płaszczem.
Ekran, wypełnienie i pancerz pojawiają się w konkretnych zastosowaniach
Ekran ogranicza wpływ zakłóceń elektromagnetycznych albo pomaga odprowadzić zakłócenia do odpowiedniego punktu instalacji. Może mieć postać folii aluminiowej, oplotu miedzianego lub metalowej taśmy. Spotyka się go między innymi w przewodach sterowniczych, teleinformatycznych i sygnałowych.
Wypełnienie stabilizuje układ żył i nadaje kablowi regularny kształt. Pancerz, wykonany na przykład z drutów lub taśm stalowych, zwiększa odporność na uszkodzenia mechaniczne. Nie poprawia jednak automatycznie parametrów elektrycznych, dlatego kabel opancerzony nadal trzeba dobrać do napięcia, prądu i sposobu ułożenia.
Jak czytać kolory żył i oznaczenia na kablu
W nowych instalacjach kolorystyka żył wynika z zasad opisanych w normie PN-HD 308 S2. Najczęściej spotkasz niebieską żyłę neutralną N, zielono-żółtą żyłę ochronną PE oraz brązową, czarną lub szarą żyłę fazową L. Kolor ułatwia montaż, ale nie zastępuje pomiaru.
| Kolor lub oznaczenie | Typowa funkcja | Praktyczna uwaga |
|---|---|---|
| Zielono-żółty | PE, przewód ochronny | Nie powinien być używany do innej funkcji. |
| Niebieski | N, przewód neutralny | W sprawnej, współczesnej instalacji nie należy traktować go jako przewodu fazowego. |
| Brązowy, czarny, szary | L, przewody fazowe | W obwodach trójfazowych kolory pomagają rozróżnić poszczególne fazy. |
| PEN | Funkcja ochronna i neutralna w jednym przewodzie | Wymaga poprawnego układu sieci i fachowego rozdziału na PE oraz N. |
Największą ostrożność zachowuję przy instalacjach starszych, przerabianych albo wykonanych bez dokumentacji. Kolor może być błędny, wyblakły lub wykorzystany niezgodnie z przeznaczeniem, dlatego przed dotknięciem żyły trzeba odłączyć zasilanie i sprawdzić brak napięcia odpowiednim przyrządem.
Oznaczenie przewodu zwykle informuje o materiale żyły, rodzaju izolacji, kształcie, liczbie żył, przekroju oraz napięciu znamionowym. Przykładowo zapis YDYp 3 × 2,5 mm² wskazuje popularny płaski przewód z trzema żyłami o przekroju 2,5 mm², stosowany w wielu instalacjach wewnętrznych. Ostateczne zastosowanie zawsze trzeba potwierdzić w karcie producenta.
Od czego zależy przekrój i materiał żyły
Przekrój żyły określa jej powierzchnię, ale nie mówi samodzielnie, ile prądu można bezpiecznie przesłać. Liczą się także długość obwodu, sposób ułożenia, temperatura, liczba obciążonych żył i grupowanie przewodów. Przewód zamknięty w rurze, ociepleniu albo ciasnej wiązce oddaje ciepło gorzej niż taki sam przewód prowadzony swobodnie.
Typowe przekroje nie zastępują obliczeń
W budynkach mieszkalnych często spotyka się 1,5 mm² dla obwodów oświetleniowych oraz 2,5 mm² dla obwodów gniazd. To praktyczny punkt wyjścia, a nie zasada obowiązująca w każdej sytuacji. Obwód piekarnika, płyty indukcyjnej, pompy ciepła czy garażowej ładowarki może wymagać znacznie większego przekroju i osobnych obliczeń.
Dobierając przewód, sprawdza się co najmniej trzy warunki. Jego obciążalność długotrwała musi odpowiadać prądowi obciążenia, zabezpieczenie powinno chronić przewód przed przeciążeniem, a spadek napięcia nie może przekraczać przyjętej wartości dla danego obwodu.
- Prąd obciążenia wynika z mocy urządzenia i napięcia zasilania.
- Obciążalność zależy od warunków chłodzenia przewodu.
- Spadek napięcia rośnie wraz z długością i prądem obwodu.
- Zabezpieczenie dobiera się do przewodu i odbiornika, nie odwrotnie.
Przykładowo zwiększenie przekroju może być potrzebne nie dlatego, że urządzenie pobiera ogromny prąd, lecz dlatego, że znajduje się kilkadziesiąt metrów od rozdzielnicy. Przy długim odcinku zbyt mała żyła powoduje większy spadek napięcia, nagrzewanie i gorszą pracę odbiornika.
Przeczytaj również: Kanalizacja ogólnospławna - jak działa i jak uniknąć zalania?
Miedź i aluminium nie są zamiennikami jeden do jednego
Miedziany przewód o danym przekroju zwykle przeniesie więcej prądu niż aluminiowy w podobnych warunkach. Aluminium jest jednak często stosowane w przyłączach i liniach zasilających, gdzie znaczenie mają masa oraz koszt. Przy jego montażu trzeba używać zacisków przeznaczonych do aluminium albo odpowiednich połączeń Cu-Al.
Nie polecam łączenia miedzi z aluminium przypadkową złączką. Różne metale mogą tworzyć połączenie podatne na utlenianie i wzrost rezystancji, a luźny lub źle dobrany zacisk może się grzać. W instalacjach domowych miedź jest zwykle prostszym i bardziej przewidywalnym wyborem.
Przewód, kabel i typowe rozwiązania w instalacjach
W języku potocznym słowa przewód i kabel często oznaczają to samo. Technicznie przewód może być pojedynczą izolowaną żyłą albo prostszą konstrukcją, natomiast kabel częściej ma wspólną powłokę i jest przeznaczony do trudniejszych warunków, na przykład układania w ziemi.
| Typ rozwiązania | Gdzie się sprawdza | Na co uważać |
|---|---|---|
| YDYp | Stałe instalacje wewnętrzne, szczególnie pod tynkiem | Nie jest przeznaczony do dowolnego prowadzenia na zewnątrz ani w ziemi. |
| H07V-K | Rozdzielnice, szafy i połączenia wymagające elastycznej linki | Wymaga właściwego zakończenia w zacisku i ochrony przed uszkodzeniem. |
| YKY | Zasilanie prowadzone na zewnątrz lub w gruncie | Trzeba uwzględnić głębokość, ochronę mechaniczną i warunki ułożenia. |
| N2XH | Budynki, w których ogranicza się emisję dymu i gazów korozyjnych | Wyższa cena nie zwalnia z doboru przekroju i sprawdzenia parametrów. |
| Przewód ekranowany | Sygnały, automatyka, sterowanie i miejsca narażone na zakłócenia | Ekran musi być podłączony zgodnie ze schematem, inaczej może nie spełnić swojej funkcji. |
W praktyce nie wybieram przewodu wyłącznie po nazwie. Sprawdzam jeszcze napięcie znamionowe, temperaturę pracy, promień gięcia, odporność na UV, klasę reakcji na ogień i dopuszczony sposób montażu. Dwa produkty o podobnym oznaczeniu mogą mieć inne zastosowanie, jeśli różnią się konstrukcją albo deklarowanymi parametrami.
Najczęstsze błędy przy montażu i kontroli
Najpoważniejszym błędem jest zwiększenie zabezpieczenia bez sprawdzenia, czy przewód może przenieść większy prąd. Jeśli obwód ma przewód o zbyt małym przekroju, wyłącznik o wyższym prądzie znamionowym nie rozwiązuje problemu. Może za to pozwolić na długotrwałe przegrzewanie żyły.
Często spotykam też zbyt mocne zaginanie kabli, zaciskanie przewodów pod jedną śrubą bez sprawdzenia instrukcji aparatu oraz pozostawianie zbyt krótkich końców w puszce. Dobry styk elektryczny powinien być pewny mechanicznie i zabezpieczony przed przypadkowym wyrwaniem, ale nie wolno niszczyć żyły nadmiernym dokręceniem.
- Nie prowadź przewodu bez ochrony tam, gdzie może zostać przewiercony lub przecięty.
- Nie chowaj w ścianie przewodu nieprzeznaczonego do stałego montażu.
- Nie łącz żył przez skręcenie ich bez odpowiedniej złączki.
- Nie zakładaj, że większy przekrój zawsze rozwiąże każdy problem, jeśli zabezpieczenie i sposób ułożenia pozostają niewłaściwe.
- Nie pozostawiaj nieopisanych przewodów w rozdzielnicy.
Po wykonaniu instalacji potrzebne są pomiary, między innymi ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia oraz działania wyłączników różnicowoprądowych, jeśli występują. Sam fakt, że urządzenie działa, nie potwierdza bezpieczeństwa instalacji.
Prace przy instalacji 230/400 V powinny wykonywać osoby z odpowiednimi kwalifikacjami. Przy nietypowych obciążeniach, zmianie układu sieci, zasilaniu budynku z kilku źródeł albo montażu instalacji fotowoltaicznej potrzebny jest projekt i pomiary odbiorcze, a nie dobór przewodu „na oko”.
Jak podejść do wyboru przewodu przed zakupem
Zanim kupię przewód, zapisuję długość trasy, moc odbiornika, sposób prowadzenia i rodzaj zabezpieczenia. Dopiero wtedy porównuję przekrój, materiał żyły oraz konstrukcję kabla. Taka kolejność ogranicza ryzyko kupienia produktu, który wygląda właściwie, ale nie spełni wymagań w konkretnej instalacji.
- Określ, czy przewód będzie prowadzony wewnątrz, na zewnątrz, w ziemi czy w rurze.
- Sprawdź napięcie znamionowe i liczbę wymaganych żył.
- Dobierz przekrój na podstawie obciążalności oraz spadku napięcia.
- Uwzględnij temperaturę, wilgoć, promieniowanie UV i ryzyko uszkodzeń mechanicznych.
- Porównaj oznaczenie z kartą techniczną producenta.
- Po montażu wykonaj pomiary i opisz obwód w rozdzielnicy.
Najwięcej problemów wynika nie z samego przewodu, lecz z niedopasowania go do miejsca pracy. Właściwa konstrukcja, przekrój i sposób zabezpieczenia muszą tworzyć jeden system. Dopiero wtedy przewód będzie pracował bez nadmiernego nagrzewania i zachowa trwałość przez lata.
Od żyły do bezpiecznej instalacji
Konstrukcja przewodu mówi, jak może on pracować, ale nie zastępuje projektu ani pomiarów. Żyła odpowiada za przewodzenie, izolacja za separację, a dodatkowe warstwy za odporność na zakłócenia, wilgoć i uszkodzenia mechaniczne.
Przy prostych obwodach domowych najważniejsze są poprawny przekrój, właściwe zabezpieczenie, prawidłowe kolory i staranne zakończenia. Przy długich trasach, dużych mocach oraz instalacjach zewnętrznych trzeba dołożyć analizę spadku napięcia i warunków środowiskowych. To właśnie te szczegóły odróżniają przewód dobrany bezpiecznie od przewodu dobranego tylko pozornie.
