Awaria telewizora, routera albo sterownika bramy po burzy potrafi kosztować znacznie więcej niż samo zabezpieczenie instalacji. Potoczna przepięciówka, czyli ogranicznik przepięć, odprowadza niebezpieczny impuls do przewodu ochronnego i ogranicza napięcie docierające do odbiorników. Wyjaśniam, jak działa, czym różnią się typy T1, T2 i T3, jak dobrać urządzenie do domu oraz ile trzeba na nie przeznaczyć.
Najważniejsze informacje o ochronie przeciwprzepięciowej
- Ogranicznik przepięć chroni instalację przed krótkimi, wysokimi impulsami napięcia.
- T1 stosuje się przede wszystkim przy instalacji odgromowej lub zasilaniu linią napowietrzną.
- T2 jest podstawową ochroną w wielu domowych rozdzielnicach.
- T3 dopełnia ochronę bezpośrednio przy wrażliwym urządzeniu.
- Poprawny montaż wymaga krótkich przewodów, właściwego uziemienia i doboru do układu sieci.
- Za sam moduł zapłacimy zwykle około 80-600 zł, zależnie od typu, marki i liczby biegunów.
Co robi ogranicznik przepięć i czego nie potrafi
Przepięcie to krótkotrwały wzrost napięcia, który może powstać po wyładowaniu atmosferycznym, ale także podczas pracy dużych silników, transformatorów, pomp czy falowników. Dla elektroniki szczególnie groźne są impulsy trwające bardzo krótko, lecz osiągające wartości wielokrotnie wyższe od nominalnych 230 V.
Ogranicznik pozostaje prawie nieaktywny podczas normalnej pracy instalacji. Gdy napięcie przekroczy określony poziom, jego element ochronny, najczęściej warystor albo iskiernik, tworzy drogę dla prądu udarowego do przewodu PE lub układu uziemiającego. Dzięki temu napięcie na odbiorniku zostaje ograniczone, a energia impulsu odprowadzona z dala od delikatnej elektroniki.
To urządzenie nie jest jednak stabilizatorem napięcia. Nie naprawi długotrwałego podwyższenia napięcia, spadków napięcia ani problemów z przewodem neutralnym. Nie zastępuje również wyłącznika różnicowoprądowego, który reaguje na prąd upływowy, ani wyłącznika nadprądowego chroniącego przewody przed przeciążeniem.
Najczęstszy błąd polega na przekonaniu, że jedna tania listwa zasilająca zabezpieczy cały dom. Listwa może pomóc przy drobnych zakłóceniach, ale nie zastąpi ochrony w rozdzielnicy, zwłaszcza gdy budynek ma instalację odgromową, fotowoltaikę, długie obwody zewnętrzne albo zasilanie linią napowietrzną.
Typy T1, T2 i T3 różnią się zakresem ochrony
Podział na typy wynika z miejsca montażu i odporności na prąd udarowy. W starszych opisach można spotkać oznaczenia klas B, C i D, ale obecnie najczytelniej posługiwać się oznaczeniami SPD typu 1, 2 i 3.
| Typ | Główne zastosowanie | Przed czym chroni | Typowe miejsce montażu |
|---|---|---|---|
| T1 | Budynki z instalacją odgromową lub szczególnie narażone | Częścią prądu piorunowego i silnymi udarami | Główna rozdzielnica, przy wejściu zasilania |
| T2 | Większość standardowych instalacji niskiego napięcia | Przepięciami indukowanymi i łączeniowymi | Rozdzielnica główna lub podrozdzielnica |
| T3 | Wrażliwe urządzenia elektroniczne | Resztkowymi impulsami o mniejszej energii | Blisko gniazda lub chronionego odbiornika |
Kiedy potrzebny jest typ 1
Typ T1 stosuje się przede wszystkim wtedy, gdy budynek ma zewnętrzną instalację piorunochronną albo jest zasilany linią napowietrzną. Taki ogranicznik musi wytrzymać znacznie większą energię niż standardowy model T2, dlatego jego dobór powinien wynikać z projektu i oceny ryzyka.
W domach jednorodzinnych często spotyka się urządzenia kombinowane T1+T2. Łączą one pierwszy i drugi stopień ochrony w jednym module, ale nie oznacza to automatycznie, że pasują do każdej instalacji. Trzeba sprawdzić układ sieci, parametry prądowe i sposób podłączenia przewodu neutralnego.
Do czego służy T2
T2 jest najczęściej wybieranym rozwiązaniem do ochrony instalacji przed przepięciami pośrednimi i łączeniowymi. W budynku bez instalacji odgromowej, z przyłączem kablowym i prawidłowo wykonaną instalacją, właśnie ten typ bywa podstawowym zabezpieczeniem.
Nie traktuję jednak T2 jako uniwersalnego wyboru bez sprawdzenia warunków. Jeżeli przewody do urządzenia mają więcej niż około 10 metrów, często potrzebny jest dodatkowy stopień ochrony, ponieważ impuls może ponownie wzrosnąć na skutek zjawisk zachodzących w długim przewodzie.
Gdzie ma sens T3
T3 montuje się blisko odbiornika, na przykład przy serwerze, centrali alarmowej, automatyce bramy, pompie ciepła albo kosztownym sprzęcie audio. Ten typ ma mniejszą odporność na energię udaru, dlatego nie powinien być jedynym zabezpieczeniem całego budynku.
Jak dobrać urządzenie do konkretnej instalacji
Dobór zaczynam od sprawdzenia układu sieci, a nie od ceny ani koloru obudowy. W Polsce spotyka się między innymi układy TN-C, TN-S, TN-C-S i TT. Ogranicznik przeznaczony do jednego układu nie zawsze można bezpiecznie zastosować w innym.
Najważniejsze parametry
- Uc, czyli maksymalne napięcie trwałej pracy, musi odpowiadać napięciu sieci.
- In oznacza znamionowy prąd wyładowczy, przy którym urządzenie może pracować wielokrotnie.
- Imax określa maksymalny prąd udarowy, jaki ogranicznik może odprowadzić w określonym badaniu.
- Iimp jest szczególnie ważny dla typu T1 i opisuje prąd udarowy o kształcie typowym dla wyładowania piorunowego.
- Up wskazuje napięciowy poziom ochrony. Im niższa wartość, tym mniejsze napięcie pozostaje na zaciskach chronionej instalacji.
- Liczba biegunów musi odpowiadać liczbie przewodów oraz układowi sieci, na przykład 1P, 3P albo 3P+N.
Sam wysoki parametr Imax nie świadczy jeszcze o dobrym dopasowaniu. Jeżeli urządzenie ma niewłaściwe napięcie Uc, zbyt niską odporność zwarciową albo nie pasuje do przewodu PEN i PE, może działać nieprawidłowo mimo atrakcyjnych danych na etykiecie.
Sieć TN-C, TN-S i TT
W układzie TN-C przewód ochronny i neutralny są połączone w przewodzie PEN, natomiast w TN-S funkcje te są rozdzielone. W układzie TN-C-S rozdzielenie następuje w określonym punkcie instalacji. Dla osoby kupującej urządzenie najważniejszy wniosek jest prosty: nie dobiera się ogranicznika wyłącznie na podstawie liczby faz.
W sieciach TT szczególne znaczenie ma ochrona między przewodami fazowymi a neutralnym oraz między neutralnym a ziemią. Zastosowany model powinien być przeznaczony do tego układu, a instalacja musi mieć sprawne uziemienie. Przy wątpliwościach potrzebny jest elektryk, który odczyta schemat i wykona pomiary.
Fotowoltaika, pompa ciepła i przewody zewnętrzne
Instalacja fotowoltaiczna wymaga osobnej analizy strony DC i AC. Ogranicznik do napięcia przemiennego 230/400 V nie jest zamiennikiem zabezpieczenia po stronie paneli, gdzie występują inne napięcia i warunki pracy. Podobnie osobno ocenia się przewody prowadzone do garażu, budynku gospodarczego, bramy lub pompy umieszczonej na zewnątrz.
Z mojego punktu widzenia właśnie te dodatkowe obwody są często pomijane. Chroniona rozdzielnica w domu nie zabezpieczy automatycznie przewodu, który wychodzi kilkadziesiąt metrów do drugiego budynku. W takim miejscu może być potrzebny kolejny stopień SPD, a czasem również ochrona przewodów teletechnicznych.
Montaż decyduje o skuteczności ochrony

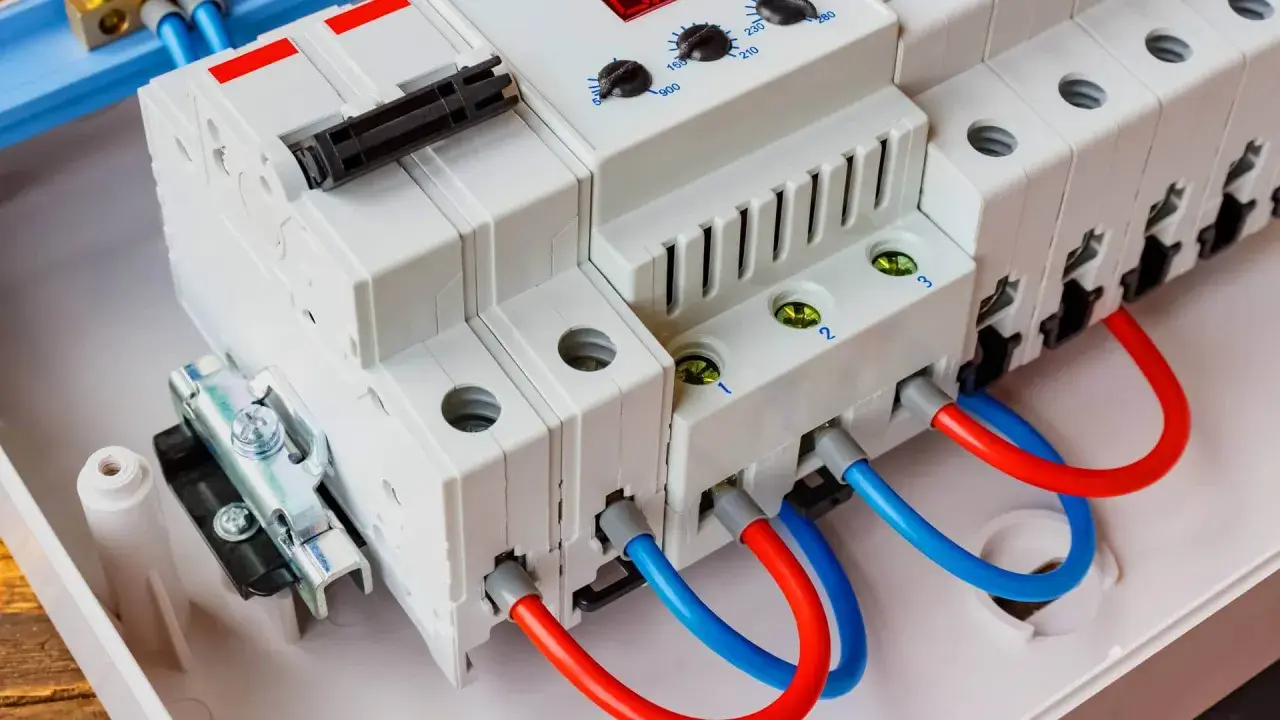

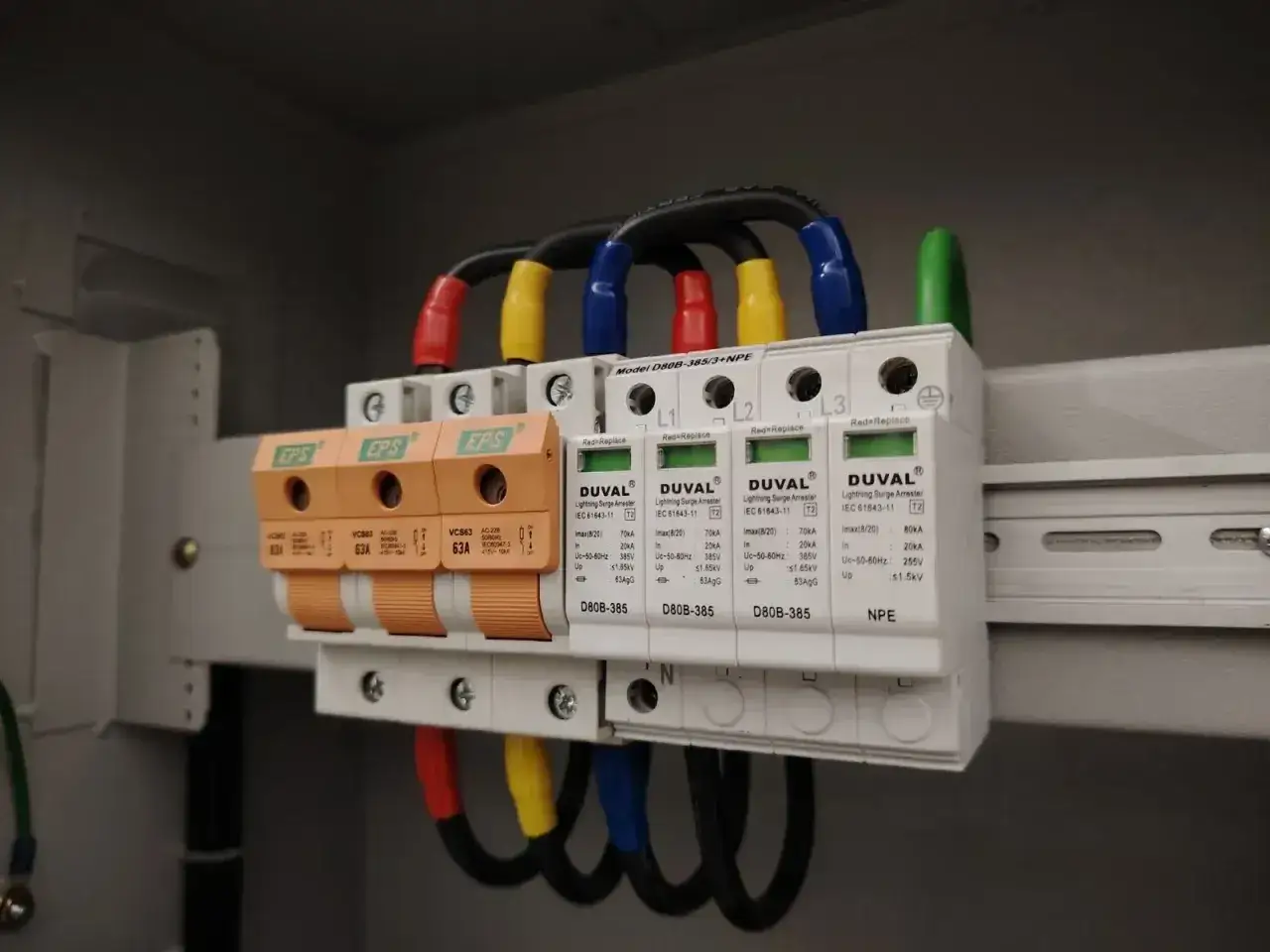

Ogranicznik montuje się zwykle w rozdzielnicy na szynie DIN, możliwie blisko miejsca wprowadzenia zasilania i głównej szyny uziemiającej. Przewody przyłączeniowe powinny być prowadzone krótką i prostą trasą, bez zbędnych pętli. Długie przewody zwiększają indukcyjność i mogą podnieść napięcie, które mimo zadziałania urządzenia dotrze do instalacji.
Wymagany przekrój przewodów, sposób dobezpieczenia oraz kolejność aparatury wynikają z instrukcji konkretnego modelu i parametrów instalacji. Nie ma jednego bezpiecznego schematu dla każdego domu. Producent może wymagać osobnego bezpiecznika, rozłącznika lub określonego maksymalnego zabezpieczenia zwarciowego.
Nie polecam samodzielnego montażu w czynnej rozdzielnicy. Praca przy instalacji 230/400 V wiąże się z ryzykiem porażenia i pożaru, a po wykonaniu modernizacji trzeba sprawdzić między innymi ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia i skuteczność uziemienia.
Przeczytaj również: IP44 - Co to znaczy? Gdzie stosować i czego unikać?
Kontrola po zadziałaniu
Większość współczesnych ograniczników ma okienko sygnalizacyjne. Kolor zielony zwykle oznacza sprawny moduł, a czerwony potrzebę wymiany, jednak zawsze trzeba kierować się oznaczeniami producenta. Po silnej burzy urządzenie może wyglądać poprawnie, choć jego parametry ochronne zostały częściowo zużyte, dlatego przy podejrzeniu wyładowania warto zlecić kontrolę.
Praktyczne rozwiązanie stanowią modele z wymienną wkładką. Po uszkodzeniu nie trzeba wymieniać całego aparatu, lecz sam moduł ochronny. To upraszcza serwis i ogranicza koszt, ale tylko wtedy, gdy wkładka jest właściwie dobrana do podstawy.
Ile kosztuje ochrona przeciwprzepięciowa
Cena zależy od typu, liczby biegunów, poziomu ochrony, marki oraz tego, czy urządzenie ma wymienne wkładki i zdalną sygnalizację. W sprzedaży w 2026 roku proste modele T2 można znaleźć za około 80-220 zł, natomiast bardziej rozbudowane wersje czterobiegunowe kosztują często 170-450 zł.
| Rozwiązanie | Orientacyjna cena urządzenia | Dla kogo |
|---|---|---|
| T2, podstawowy model | 80-220 zł | Standardowa instalacja bez szczególnych zagrożeń |
| T2, markowy model 4P | 180-600 zł | Domy, podrozdzielnice i instalacje z większą liczbą obwodów |
| T1+T2 | 200-1000 zł | Budynki z odgromówką, linią napowietrzną lub wyższym ryzykiem |
| T3 lub ochrona punktowa | 50-300 zł | Router, automatyka, komputer i inne wrażliwe odbiorniki |
Do ceny urządzenia dochodzi montaż i ewentualna rozbudowa rozdzielnicy. Jeżeli brakuje miejsca, uziemienie jest niesprawne albo instalacja wymaga rozdzielenia przewodu PEN, końcowy koszt może być wyraźnie wyższy niż zakup samego modułu.
Najtańszy produkt nie zawsze jest oszczędnością. Ja sprawdzam przede wszystkim zgodność z normą PN-EN 61643-11, parametry dla konkretnego układu sieci, dostępność wkładek zamiennych i czytelność wskaźnika. Dopiero później porównuję cenę, bo wymiana uszkodzonego sprzętu elektronicznego szybko przewyższa różnicę między podstawowym a solidniejszym zabezpieczeniem.
Najczęstsze błędy przy wyborze i użytkowaniu
- Montowanie T2 zamiast T1 w budynku z instalacją odgromową bez sprawdzenia projektu.
- Dobieranie aparatu do liczby faz bez ustalenia, czy sieć jest TN-C, TN-S, TN-C-S czy TT.
- Podłączanie ogranicznika długimi przewodami, które osłabiają skuteczność ochrony.
- Traktowanie listwy zasilającej jako zabezpieczenia całego domu.
- Pomijanie przewodów antenowych, internetowych i sterujących wychodzących na zewnątrz.
- Ignorowanie czerwonego wskaźnika po zadziałaniu wkładki.
- Zakładanie, że ogranicznik ochroni sprzęt przed każdym rodzajem awarii sieci.
Szczególnie ryzykowne jest podłączanie urządzenia bez pewnego przewodu ochronnego i uziemienia. Ochrona przepięciowa działa tylko wtedy, gdy energia ma bezpieczną drogę odpływu. Bez tego nawet dobry aparat może nie spełnić swojej funkcji.
Dobry wybór zaczyna się od rozdzielnicy, nie od etykiety
W typowym domu najczęściej analizuje się układ T2 w rozdzielnicy głównej, a przy większym ryzyku rozwiązanie T1+T2 oraz dodatkową ochronę T3 przy kosztownej elektronice. Ostateczny wariant zależy od przyłącza, instalacji odgromowej, uziemienia, fotowoltaiki i długości przewodów.
Jeżeli mam wskazać jedną praktyczną zasadę, brzmi ona tak: najpierw diagnoza instalacji, później zakup ogranicznika. Kilkanaście minut poświęconych na sprawdzenie układu sieci i uziemienia daje więcej niż wybór urządzenia wyłącznie na podstawie najwyższej wartości prądu udarowego.
