Oświetlenie schodów działa najlepiej wtedy, gdy można je obsłużyć wygodnie z kilku miejsc i bez zastanawiania się, który klawisz odpowiada za który obwód. Poniżej pokazuję, jak podłączyć włącznik schodowy podwójny krzyżowy w praktyce, jak czytać oznaczenia zacisków, jak poprowadzić przewody korespondencyjne i gdzie najczęściej pojawiają się pomyłki. To tekst praktyczny: dla domu, mieszkania dwupoziomowego i układu, w którym na schodach chcesz mieć więcej niż jeden punkt sterowania.
Najważniejsze rzeczy do zapamiętania przed montażem
- W układzie podwójnym każdy tor oświetlenia prowadzi się osobno, nawet jeśli mechanizm jest w jednej ramce.
- Na końcach obwodu montuje się łączniki schodowe, a w środku łącznik krzyżowy.
- Między łącznikami idą przewody korespondencyjne, a nie przewód neutralny.
- W klasycznej instalacji neutralny i ochronny trafiają do oprawy, nie do mechanizmu włącznika.
- Przed dotknięciem przewodów wyłącz zasilanie i potwierdź brak napięcia miernikiem.
- Jeśli schemat producenta różni się od intuicji, zawsze wygrywa oznaczenie na obudowie, nie kolor żyły.
Jak działa układ schodowy z funkcją krzyżową w wersji podwójnej
Ja traktuję taki układ jako dwie niezależne instalacje sterujące, które tylko fizycznie siedzą w jednej ramce albo w jednym zestawie osprzętu. To ważne, bo wiele osób myli sam mechanizm z funkcją całego obwodu: łącznik schodowy służy do sterowania z dwóch miejsc, a krzyżowy rozszerza ten układ o kolejne punkty pośrednie. W wersji podwójnej powielasz ten sam schemat dla dwóch torów światła.
| Element | Rola w układzie | Co to oznacza w praktyce |
|---|---|---|
| Łącznik schodowy podwójny | Start i koniec obwodu | Obsługuje dwa niezależne tory z dwóch miejsc |
| Łącznik krzyżowy podwójny | Środek układu | Przełącza pary przewodów dla obu torów jednocześnie |
| Przewody korespondencyjne | Łączą kolejne łączniki | Przenoszą sterowanie między punktami, ale nie zasilają lampy bezpośrednio |
| Oprawa | Odbiornik | Tu trafia neutralny i przewód ochronny, a faza wraca po przełączeniu obwodu |
Jeżeli sterujesz jedną lampą z dwóch miejsc, wystarczą dwa łączniki schodowe. Gdy punktów jest więcej, dokładam łącznik krzyżowy za każdym razem pomiędzy schodowe. W układzie podwójnym robię dokładnie to samo, tylko dla dwóch niezależnych obwodów naraz: na schodach to zwykle światło główne i dodatkowe doświetlenie stopni albo korytarza. Dzięki temu nie mieszasz funkcji, tylko porządkujesz instalację. Zanim przejdziesz do kabli, warto przygotować sprzęt i sprawdzić, czy puszki w ogóle pomieszczą taki zestaw.
Co przygotować przed podłączeniem
Przy takiej instalacji nie zaczynam od śrubokręta, tylko od porządku w przewodach. W praktyce to oszczędza najwięcej czasu, bo przy podwójnym układzie jedna pomyłka w oznaczeniu żyły potrafi skomplikować cały montaż.
| Co przygotować | Po co |
|---|---|
| Miernik dwubiegunowy | Sprawdzam brak napięcia po wyłączeniu zabezpieczenia. |
| Śrubokręt izolowany | Do zacisków śrubowych w mechanizmie. |
| Oznaczniki lub taśma | Żeby nie pomylić obwodu A i B. |
| Przewód 1,5 mm² | To standard dla obwodów oświetleniowych w domu. |
| Schemat producenta | Bo różne serie mają różne oznaczenia zacisków. |
W mechanicznych łącznikach spotyka się zwykle parametry rzędu 10AX/250V, ale i tak zawsze sprawdzam kartę konkretnego modelu. Przy LED-ach to szczególnie ważne, bo małe obciążenie, ściemnianie i osprzęt niskiej jakości potrafią dać nieoczekiwane efekty. Jeśli remontujesz starszą instalację, od razu policz też żyły w puszce. Podwójny układ wymaga wyraźnie większego porządku niż zwykłe włączanie jednej lampy. Teraz można przejść do samego schematu.

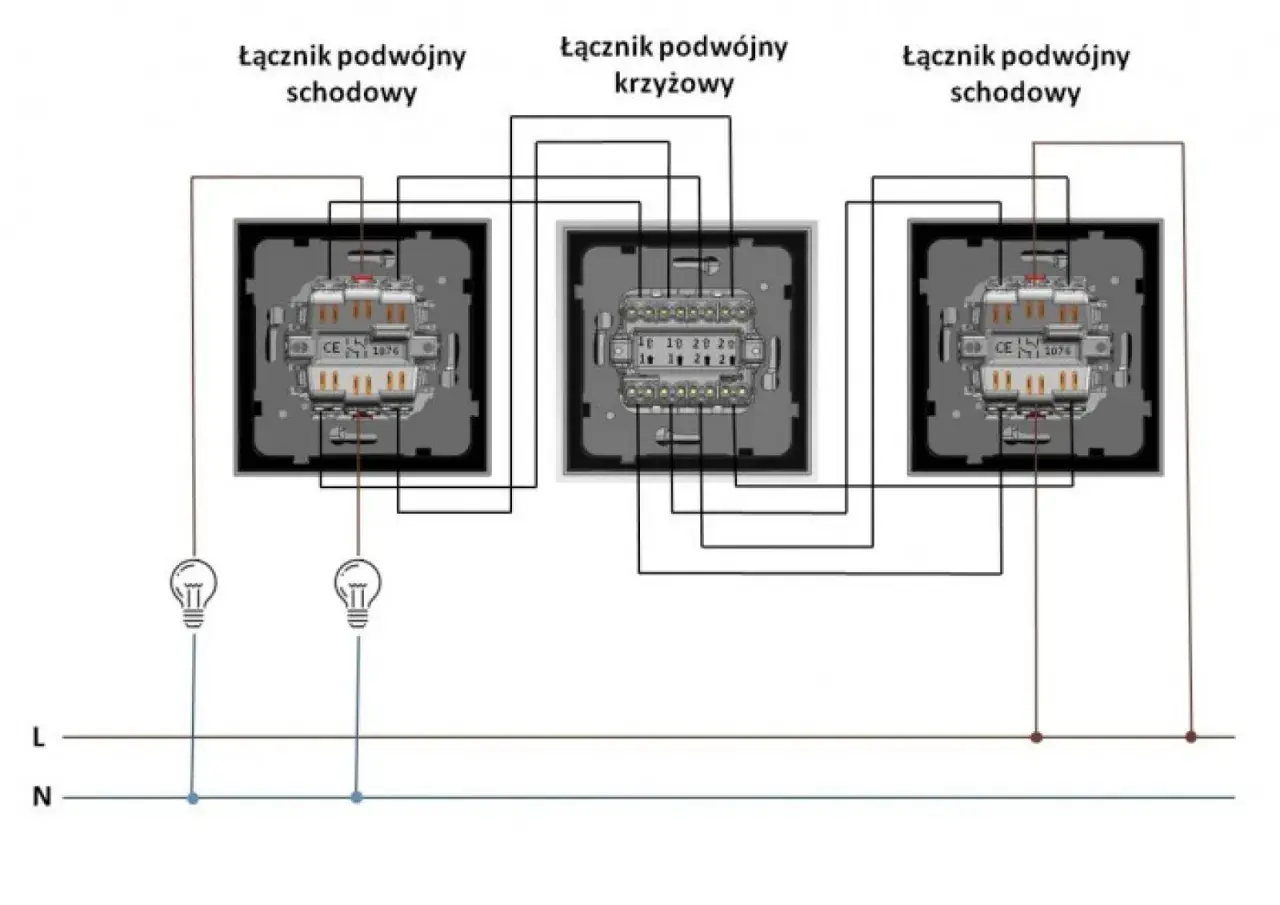

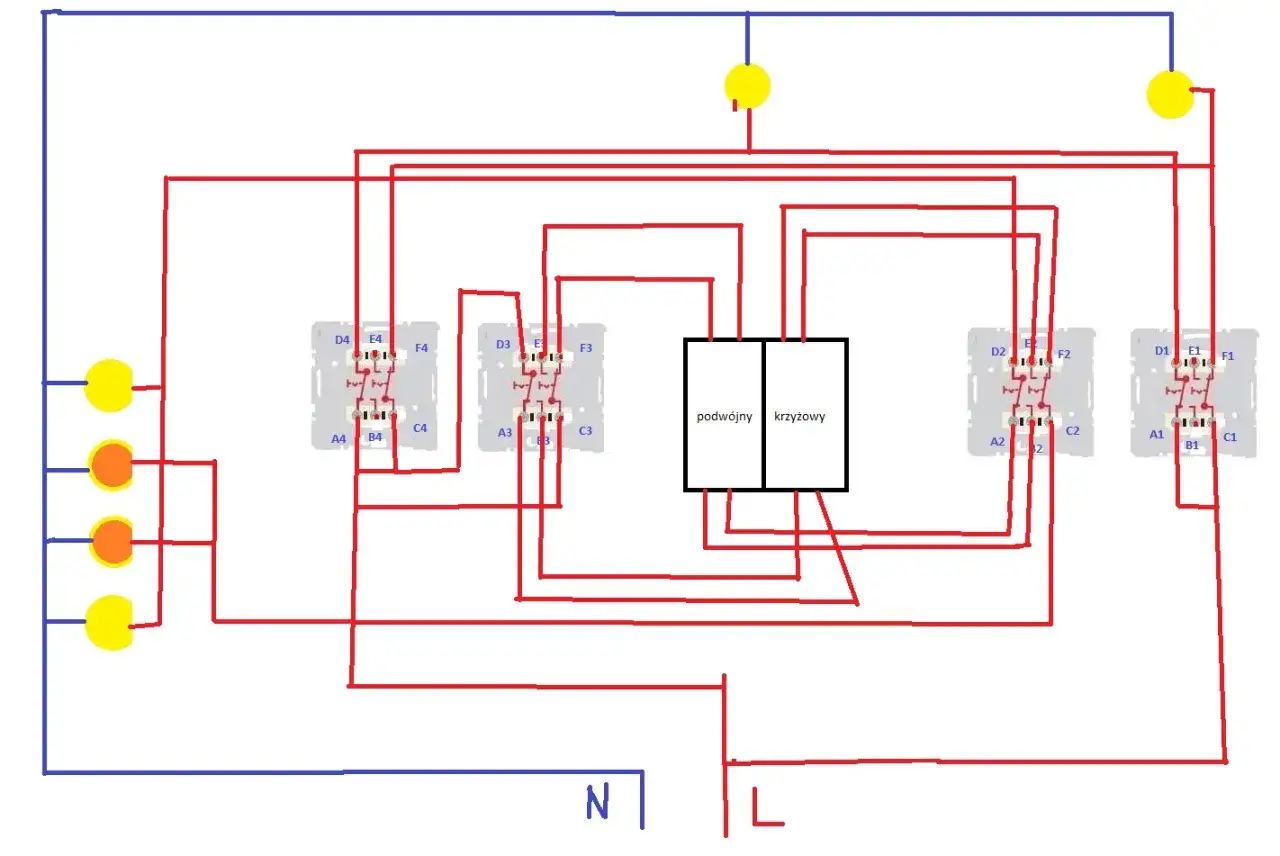

Schemat połączenia krok po kroku
Ja robię to w tej kolejności, bo wtedy łatwiej utrzymać logikę całego układu. Najpierw jeden tor, potem drugi. Nigdy odwrotnie.
| Etap | Co łączysz | Na co uważać |
|---|---|---|
| Tor A | Schodowy - krzyżowy - schodowy - lampa | Nie mieszaj żył z toru B |
| Tor B | Schodowy - krzyżowy - schodowy - lampa | Układ ma być identyczny, ale całkowicie osobny |
- Wyłącz zasilanie w rozdzielnicy i sprawdź miernikiem, czy w puszce naprawdę nie ma napięcia.
- Rozdziel przewody na dwa obwody: A i B. Jeśli nie oznaczysz ich od razu, później pomyłka jest tylko kwestią czasu.
- Doprowadź fazę do zacisku wspólnego pierwszego łącznika schodowego w danym torze.
- Z dwóch zacisków przełącznych wyprowadź parę przewodów korespondencyjnych do łącznika krzyżowego.
- W łączniku krzyżowym podłącz wejścia i wyjścia zgodnie ze schematem na obudowie. Ten mechanizm nie zasilą lampy bezpośrednio, tylko przełącza pary przewodów.
- Z krzyżowego wyprowadź drugą parę korespondencyjną do ostatniego łącznika schodowego.
- Z zacisku wspólnego ostatniego łącznika wyjdź do lampy, a neutralny i ochronny poprowadź bezpośrednio do oprawy.
- Powtórz dokładnie ten sam układ dla drugiego toru, pilnując, żeby żadna żyła z obwodu A nie weszła w obwód B.
W praktyce najwięcej zależy od tego, jak producent oznaczył zaciski. W jednej serii widzę strzałki, w innej L i pary wejść, a w jeszcze innej układ jest opisany graficznie. Ja zawsze porównuję obudowę z rysunkiem z opakowania, a nie z samym kolorem przewodu, bo w starszych instalacjach kolory bywają niejednoznaczne. Na schodach dobrze działa też prosta zasada: neutralny nie idzie przez łącznik, tylko do oprawy. To pozwala uniknąć połowy typowych problemów. Skoro sam schemat jest już jasny, warto zobaczyć, co zwykle psuje działanie układu.
Najczęstsze błędy, które psują działanie układu
W takich instalacjach błędy zwykle nie są dramatyczne, tylko irytujące. Lampa działa odwrotnie, jeden klawisz steruje nie tym obwodem albo jeden tor wpływa na drugi. Z mojego doświadczenia najczęściej winna jest zamiana zacisku wspólnego z korespondencyjnym albo pomieszanie dwóch obwodów w jednej puszce.
| Błąd | Co się dzieje | Jak to poprawić |
|---|---|---|
| Zamiana zacisku wspólnego i przełącznego | Układ działa losowo albo tylko w jednej pozycji | Sprawdź oznaczenie L i pary korespondencyjne według schematu producenta |
| Pomieszanie torów A i B | Jeden klawisz steruje nie tym obwodem, co trzeba | Rozdziel żyły i opisz je przed ponownym podłączeniem |
| Wpięcie neutralnego do łącznika | Układ nie działa prawidłowo albo robi się nieczytelny | Neutralny prowadź do oprawy, nie przez mechanizm schodowy |
| Oparcie się tylko na kolorach żył | Stara instalacja potrafi zmylić nawet doświadczoną osobę | Sprawdź przewód pomiarem i oznaczeniami, nie samym kolorem |
| Za mała puszka lub zbyt ciasne ułożenie przewodów | Mechanizm nie siada równo, przewody się wypychają | Użyj głębszej puszki albo uporządkuj zapas żył przed montażem ramki |
Jeżeli po uruchomieniu jedna pozycja działa odwrotnie, nie „naprawiam” tego przypadkowym przekładaniem przewodów. Najpierw wracam do schematu i sprawdzam, gdzie jest błąd logiczny. To oszczędza czas i nerwy, zwłaszcza kiedy instalacja ma dwa obwody i łatwo w niej zgubić orientację. Nie każda klatka schodowa potrzebuje jednak takiego samego układu, więc dalej porównuję rozwiązania, żeby nie robić instalacji na wyrost.
Kiedy ten układ ma sens na schodach, a kiedy lepiej wybrać prostsze rozwiązanie
Na schodach i w korytarzu taki układ naprawdę robi różnicę, ale tylko wtedy, gdy odpowiada realnej potrzebie. Ja zwykle oceniam go po trzech pytaniach: ile punktów sterowania ma być, ile obwodów chcesz rozdzielić i czy masz miejsce na dodatkowe żyły.
| Scenariusz | Najlepszy układ | Dlaczego |
|---|---|---|
| Jedna lampa, dwa miejsca sterowania | Dwa łączniki schodowe | Krzyżowy nie jest tu potrzebny |
| Jedna lampa, trzy lub więcej miejsc | Dwa łączniki schodowe + jeden lub więcej krzyżowych | Każdy dodatkowy punkt pośredni wymaga krzyżowego |
| Dwa obwody na schodach | Podwójny schodowy + podwójny krzyżowy + podwójny schodowy | Osobno sterujesz światłem głównym i dodatkowym |
| Stara instalacja z małą liczbą żył | Rozbudowa przewodów albo sterowanie bezprzewodowe | Czasem dokładanie kabli jest trudniejsze niż zmiana technologii |
| Krótki korytarz lub jedno małe pomieszczenie | Zwykły łącznik jednobiegunowy | Schodowy krzyżowy byłby przerostem formy nad potrzebą |
Jeżeli robię instalację od zera, taki układ jest logiczny i wygodny. Przy remoncie bywa inaczej: czasem dołożenie żył i głębszych puszek kosztuje więcej pracy niż przejście na sterowanie bezprzewodowe. Sama mechanika osprzętu zwykle mieści się w kwocie kilkudziesięciu złotych za sztukę, ale w starszym budynku największym kosztem bywa robocizna i bruzdowanie ścian. Z tego powodu przed montażem zawsze patrzę nie tylko na schemat, ale też na to, czy całość da się sensownie zamknąć w puszce i potem wygodnie użytkować.
Co sprawdzić przed zamknięciem puszek na schodach
Zanim założysz ramki i docisniesz klawisze, zrób szybki test. W instalacjach schodowych błędy potrafią wyjść dopiero po zamknięciu osprzętu, kiedy najgorzej się do nich wraca. Ja zwykle zostawiam puszkę otwartą i przechodzę cały układ po kolei.
- Sprawdź, czy każdy klawisz steruje właściwym obwodem.
- Włącz i wyłącz światło z każdego punktu, żeby upewnić się, że nie ma martwej pozycji.
- Skontroluj, czy przewody nie są przycięte przez mechanizm ani zbyt mocno napięte.
- Upewnij się, że wszystkie zaciski są dociągnięte, ale bez nadmiernej siły.
- Zweryfikuj, czy oprawa gaśnie całkowicie i nie zostaje delikatnie podświetlona przez błędne połączenie.
- Sprawdź, czy w puszce zostało miejsce na bezpieczne ułożenie żył po zamknięciu osprzętu.
Jeżeli po takim teście wszystko działa tak, jak powinno, dopiero wtedy zamykam instalację. To najprostszy sposób, żeby nie wracać do schodów drugi raz tylko dlatego, że jedna żyła została wpięta o oczko za daleko. A jeśli którykolwiek wynik budzi wątpliwości, lepiej zatrzymać się na tym etapie i poprawić połączenie niż zgadywać przy napięciu.
