Dobór odpowiedniej średnicy przewodu decyduje o tym, czy kanalizacja będzie działać cicho, sprawnie i bez częstych zatorów. W tym poradniku pokazuję, jakie średnice rur kanalizacyjnych stosuje się przy umywalce, prysznicu, zlewie, toalecie, pionie oraz przyłączu do sieci, a także wyjaśniam znaczenie spadku, wentylacji i oznaczeń DN.
Najważniejsze informacje o doborze rur kanalizacyjnych
- DN 40 najczęściej obsługuje umywalkę i bidet.
- DN 50 stosuje się przy zlewie, zmywarce, pralce, wannie i większości odpływów prysznicowych.
- DN 75 sprawdza się przy większych podejściach, wannach, wpustach i niektórych pionach pomocniczych.
- DN 110 to standard dla miski ustępowej i głównych pionów kanalizacyjnych w domu.
- DN 160 i większe wykorzystuje się głównie w kanalizacji prowadzonej pod posadzką oraz na zewnątrz budynku.
- Sama średnica nie wystarczy. Równie ważne są spadek, długość przewodu, liczba kolan i prawidłowa wentylacja.
Najczęściej stosowane średnice i ich zastosowanie
W domowych instalacjach kanalizacyjnych spotyka się przede wszystkim rury o średnicach 40, 50, 75, 110 i 160 mm. Producenci oferują również rozmiary 32, 90, 125, 200 czy 250 mm, ale ich zastosowanie zależy od konkretnego systemu i rodzaju obiektu.
| Średnica rury | Typowe zastosowanie | Praktyczna uwaga |
|---|---|---|
| DN 32 | Małe odpływy, wybrane umywalki i bidety | Rozmiar stosowany raczej lokalnie, gdy pozwala na to przybór sanitarny |
| DN 40 | Umywalka, bidet | Dobry wybór dla krótkiego podejścia bez dużej liczby zmian kierunku |
| DN 50 | Zlew, zmywarka, pralka, prysznic, wanna | Najbardziej uniwersalna średnica dla odpływów pomocniczych |
| DN 75 | Większe podejścia, wpusty, wanna, wybrane piony | Przydatna tam, gdzie odpływ ma większy przepływ lub jest dłuższy |
| DN 110 | WC, główne piony, poziomy kanalizacyjne | Standardowy rozmiar dla kanalizacji sanitarnej w domu jednorodzinnym |
| DN 160 | Przewody pod posadzką, przyłącza, większe odpływy | Wymaga sprawdzenia obciążenia gruntu i klasy sztywności rury |
Podane wartości są praktycznym punktem wyjścia, a nie automatycznym projektem instalacji. Ostateczny dobór zależy od liczby podłączonych urządzeń, długości podejścia, jego spadku i sposobu wentylowania.
Co oznacza DN, fi oraz d
W sklepach rury są często opisywane jako fi 50 albo 110 mm, natomiast w dokumentacji technicznej można znaleźć oznaczenie DN. DN oznacza średnicę nominalną, czyli umowny rozmiar przewodu, a nie zawsze dokładny wymiar zmierzony suwmiarką.
W systemach z tworzyw sztucznych liczba 110 mm często odnosi się do średnicy zewnętrznej rury. Średnica wewnętrzna jest mniejsza, ponieważ zależy od grubości ścianki. To ważne przy przejściach przez ściany, doborze uszczelek i łączeniu różnych materiałów.
Najczęstszy błąd, który obserwuję, polega na łączeniu elementów tylko na podstawie podobnego wyglądu. Rura DN 110 jednego systemu może wymagać kształtki przeznaczonej dokładnie do tego samego systemu, dlatego przed zakupem trzeba sprawdzić średnicę zewnętrzną, materiał i typ połączenia.
Jak dobrać średnicę do konkretnego urządzenia
Najprostsza zasada brzmi tak, że podejście kanalizacyjne nie powinno być mniejsze niż króciec odpływowy urządzenia. Nie oznacza to jednak, że każdą umywalkę trzeba podłączać rurą DN 75. Zbyt duży przewód może być droższy, trudniejszy do ukrycia i wcale nie poprawi działania krótkiego odpływu.
Umywalka i bidet
Dla umywalki najczęściej stosuje się DN 40, a w niektórych systemach DN 32 lub DN 50. DN 50 ma sens wtedy, gdy podejście jest dłuższe, ma kilka kolan albo łączy odpływ z innym urządzeniem.
Przy bidetach zasada jest podobna. Krótkie, samodzielne podejście DN 40 zwykle wystarcza, ale ostateczny rozmiar trzeba dopasować do syfonu i wylotu konkretnego modelu.
Zlew, zmywarka i pralka
Dla zlewozmywaka standardem jest DN 50. Taką samą średnicę zwykle wykorzystuje się przy odpływie zmywarki i pralki, ponieważ urządzenia te odprowadzają wodę szybko i mogą podawać ją skokowo.
Przy zlewie dwukomorowym nie zawsze potrzebna jest większa rura. Zazwyczaj ważniejsze są prawidłowy syfon, krótka trasa i brak ostrych załamań. Zwiększenie średnicy nie naprawi błędnie ułożonego przewodu.
Prysznic i wanna
Odpływy prysznica najczęściej wykonuje się z rur DN 50, choć przy długim podejściu, odpływie liniowym lub większej liczbie zmian kierunku można zastosować DN 75. W wannie również spotyka się oba te rozmiary.
W tym miejscu szczególnie liczy się spadek. Odpływ umieszczony nisko w posadzce ma ograniczoną wysokość, więc przed wylaniem podłogi trzeba sprawdzić, czy rura zmieści się wraz z wymaganym spadkiem i izolacją.
Przeczytaj również: Przyłącze wodociągowe 50m - Ile kosztuje naprawdę? Pełny kosztorys

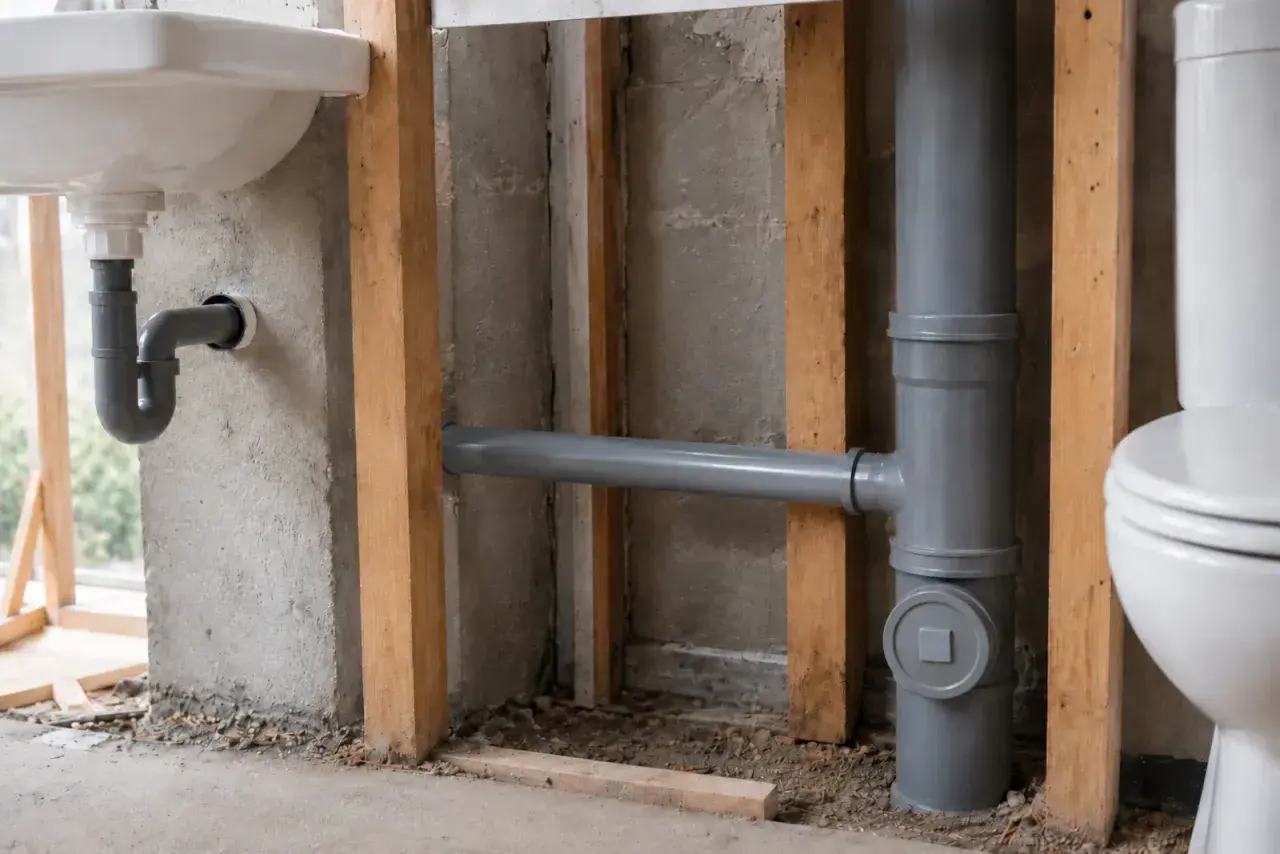

Toaleta i pion kanalizacyjny
Miskę ustępową podłącza się standardowo przewodem DN 110. W dokumentacji projektowej można spotkać minimum DN 100 wynikające z zasad wymiarowania, ale popularne systemy domowe mają zewnętrzną średnicę 110 mm i właśnie takie elementy kupuje się najczęściej.
Główny pion kanalizacyjny również zazwyczaj wykonuje się jako DN 110. Przy dużym budynku, wielu łazienkach lub nietypowym układzie instalacji projektant może dobrać większy przewód, jednak samo zastosowanie rury DN 160 w małym domu nie jest automatycznie lepszym rozwiązaniem.
Rury wewnętrzne, pod posadzką i na zewnątrz
Na rynku spotkasz rury szare przeznaczone do kanalizacji wewnętrznej oraz rury pomarańczowe stosowane w gruncie. Kolor pomaga szybko rozpoznać przeznaczenie, ale nie powinien być jedynym kryterium wyboru. Liczą się także materiał, klasa sztywności obwodowej i warunki montażu.
Rury do instalacji wewnętrznych są zwykle wykonane z PVC-U albo PP. Systemy z PP lepiej znoszą podwyższoną temperaturę i bywają wybierane do odpływów kuchennych, natomiast PVC-U jest bardzo popularne ze względu na dostępność, sztywność i szeroki wybór kształtek.
Przewód prowadzony pod podłogą lub w gruncie musi być przeznaczony do takiego montażu. Przy wyborze rury zewnętrznej sprawdzam przede wszystkim jej klasę SN, czyli odporność na obciążenie od gruntu i ruchu nad przewodem.
| Miejsce montażu | Typowe średnice | Na co zwrócić uwagę |
|---|---|---|
| Podejścia przyborów sanitarnych | DN 40-75 | Spadek, dostęp do syfonu i liczba kolan |
| Piony i główne poziomy w domu | DN 110 | Wentylacja, rewizje i możliwość czyszczenia |
| Przewody pod posadzką | DN 110-160 | Podsypka, głębokość oraz właściwa rura do gruntu |
| Przyłącze i kanalizacja zewnętrzna | DN 160-315 | Obciążenie terenu, spadek i zgodność z warunkami przyłączenia |
Nie zamieniałbym rury przeznaczonej do wnętrza budynku na przypadkowy produkt do kanalizacji zewnętrznej ani odwrotnie. Różnice dotyczą nie tylko koloru, ale też konstrukcji ścianki, odporności na obciążenia i sposobu łączenia.
Średnica to nie wszystko, czyli spadek i wentylacja
Kanalizacja grawitacyjna działa dzięki różnicy wysokości. W praktyce przy krótkich podejściach DN 40 i DN 50 często stosuje się spadek około 2-3%, czyli 2-3 cm na każdy metr rury. Dla dłuższych przewodów DN 110 spotyka się zwykle około 1-2%, ale dokładna wartość powinna wynikać z projektu i warunków instalacji.
Zbyt mały spadek sprzyja odkładaniu się zanieczyszczeń. Zbyt duży również może być problemem, ponieważ woda odpływa szybciej niż cięższe cząstki stałe. Dlatego nie stosuję zasady „im większy spadek, tym lepiej”. Liczy się równy spadek na całej trasie, bez miejscowych zapadnięć.
Równie ważne jest napowietrzanie instalacji. Przewody spustowe powinny być wyprowadzone ponad dach albo wyposażone w odpowiednie urządzenia napowietrzające, jeśli pozwalają na to warunki techniczne. Bez dopływu powietrza może dochodzić do wysysania wody z syfonów i pojawiania się nieprzyjemnych zapachów.
Przy długich podejściach planuję również dostęp do czyszczenia. Rewizja, nazywana potocznie czyszczakiem, daje możliwość udrożnienia przewodu bez rozbierania zabudowy. To drobny element, który potrafi oszczędzić sporo pracy po kilku latach użytkowania.
Najczęstsze błędy przy wyborze rur
- Zmniejszanie średnicy w kierunku odpływu może powodować zwężenia i zatory. W kanalizacji grawitacyjnej przewód powinien zachowywać co najmniej tę samą średnicę, a przy większym obciążeniu przechodzić w większy.
- Za dużo kolan 90 stopni utrudnia przepływ i czyszczenie. Lepiej zastosować dwa łuki 45 stopni albo kształtki o łagodniejszym przebiegu.
- Brak rewizji przy długiej trasie sprawia, że awaria wymaga kucia posadzki lub ściany.
- Łączenie różnych systemów bez sprawdzenia wymiarów może skończyć się nieszczelnością albo problemem z osadzeniem uszczelki.
- Dobór wyłącznie na podstawie koloru pomija klasę sztywności i przeznaczenie rury.
- Brak miejsca na spadek przy odpływie prysznica lub toalety często wychodzi dopiero po wykonaniu podłogi.
Najbardziej ryzykowne są przeróbki wykonywane bez pomiaru wysokości. Zanim kupię rury, sprawdzam poziom wyjścia z budynku, położenie pionu, grubość warstw podłogi i miejsce na syfon. Taka prosta kontrola pozwala uniknąć sytuacji, w której teoretycznie właściwa średnica nie mieści się w zaplanowanej trasie.
Prosty sposób na sprawdzenie projektu przed montażem
- Rozpisz wszystkie urządzenia sanitarne i przypisz im orientacyjne średnice.
- Sprawdź średnicę króćców odpływowych oraz kompatybilność rur z syfonami.

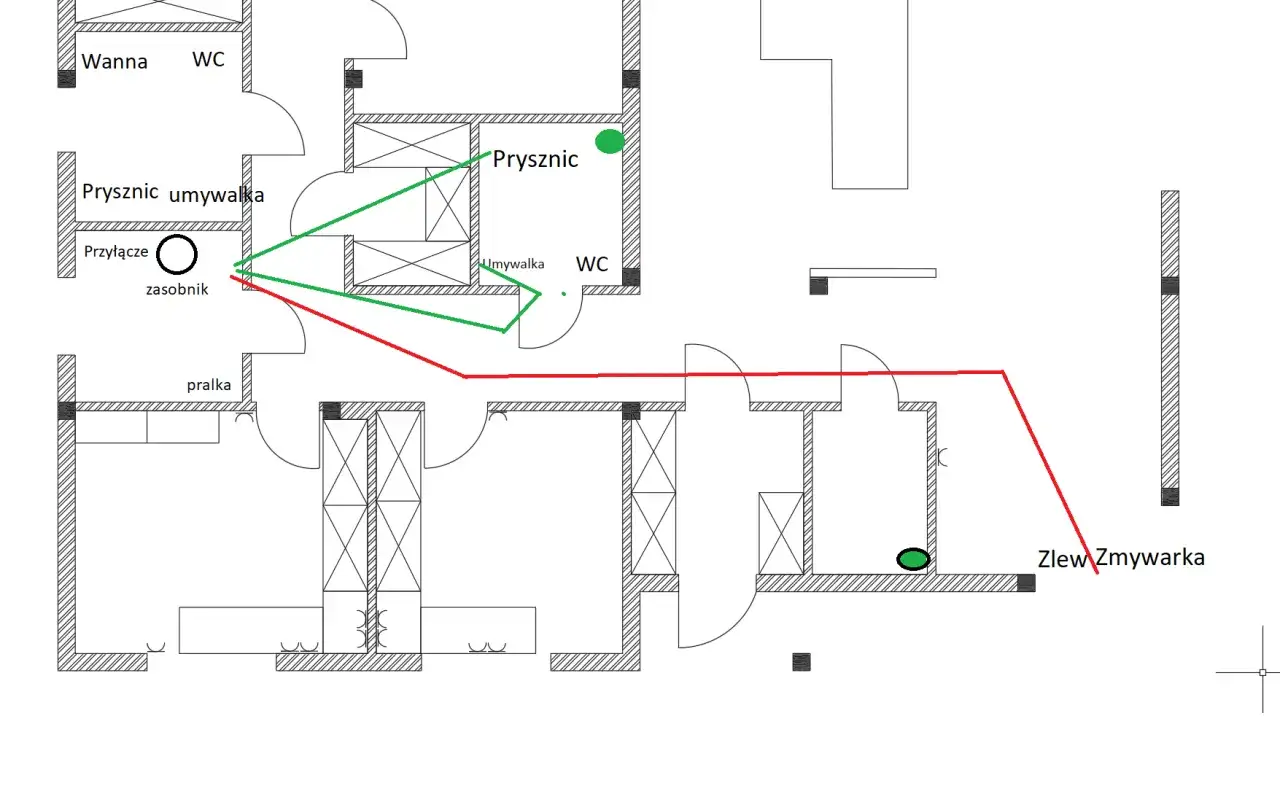

- Narysuj trasę przewodów z zaznaczeniem pionów, kolan, rewizji i punktu wyjścia z budynku.
- Oblicz wymagany spadek, pamiętając, że każdy metr trasy zabiera kilka centymetrów wysokości.
- Rozdziel rury do wnętrza budynku od przewodów przeznaczonych do gruntu.
- Przy większym domu, kilku łazienkach lub nietypowym przebiegu skonsultuj dobór z projektantem instalacji.
W małym domu najczęściej wystarcza układ oparty na DN 40 przy umywalkach, DN 50 przy kuchni i łazience oraz DN 110 przy WC i pionie. To jednak schemat orientacyjny. Każdy dodatkowy przybór, długa trasa albo nietypowe podłączenie może zmienić wymagania.
Dobry wybór zaczyna się od całej trasy, nie od samej rury
Najbezpieczniej traktować średnicę jako jeden z kilku elementów układanki. DN 50 nie naprawi złego spadku, a DN 160 nie zastąpi prawidłowej wentylacji. O sprawności kanalizacji decydują razem rozmiar przewodu, jego przeznaczenie, sposób prowadzenia i dostęp do późniejszego czyszczenia.
Przy standardowej instalacji domowej warto zacząć od prostego schematu DN 40, DN 50 i DN 110, a większe średnice stosować tam, gdzie rzeczywiście wynika to z obciążenia lub warunków przyłączenia. Taki dobór jest zwykle łatwiejszy w montażu, tańszy i bardziej przewidywalny niż przypadkowe przewymiarowanie całego układu.
